- Produktbeschreibung

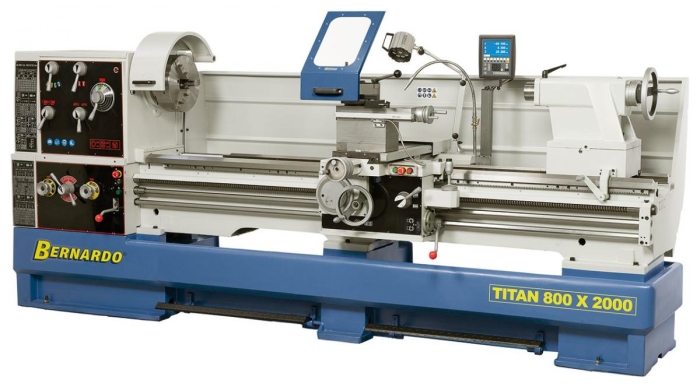

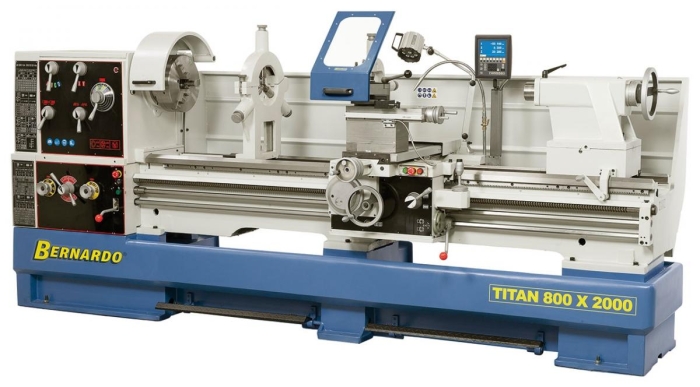

Die Produktionsdrehmaschine Titan 800 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw.
Technische Daten:
Spitzenweite: | 2000 mm |
Spitzenhöhe: | 400 mm |
Umlaufdurchmesser über Bett: | 800 mm |
Umlaufdurchmesser über Kröpfung: | 1000 mm |
Umlaufdurchmesser über Planschlitten: | 540 mm |
Bettbreite: | 400 mm |
Spindelbohrung: | 105 mm |
Spindelaufnahme: | DIN 55029, D1-8 |
Drehzahlbereich: | 16 - 1600 U/min |
Bereich Längsvorschübe: | 0,044 - 1,48 mm/U |
Bereich Planvorschübe: | 0,022 - 0,74 mm/U |
Metrische Gewinde: | 0,45 - 120 mm |
Zollgewinde: | 7/16 - 80 Gg/1 |
Pinolendurchmesser: | 90 mm |
Pinolenweg: | 235 mm |
Pinolenaufnahme: | MK 5 |
Motorleistung: | 7,5 kW (10,0 PS) |
Maschinenabmessung (B x T x H): | 3800 x 1320 x 1580 mm |
Gewicht ca.: | 3455 kg |
Beschreibung:
- Zur Versteifung der Bettführung und zur Minimierung der Schwingungseinflüsse ist das Bett mit kräftigen Rippen versehen
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung

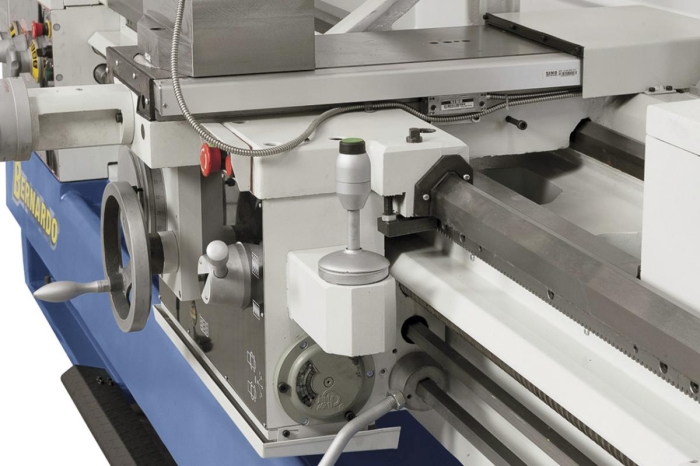

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

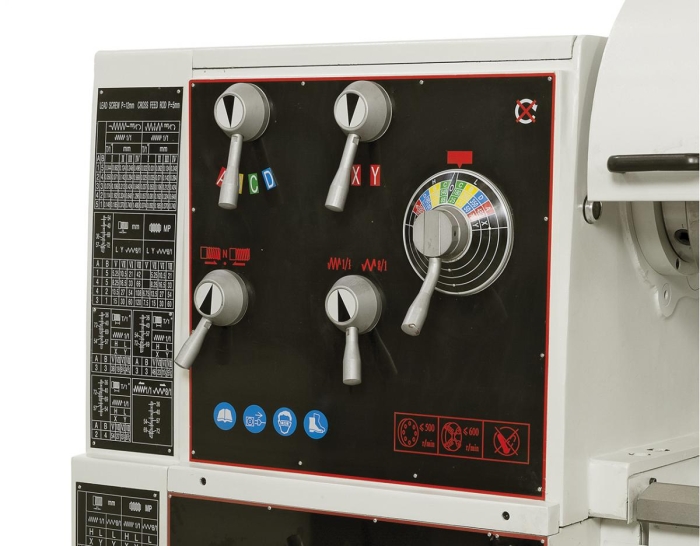

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel

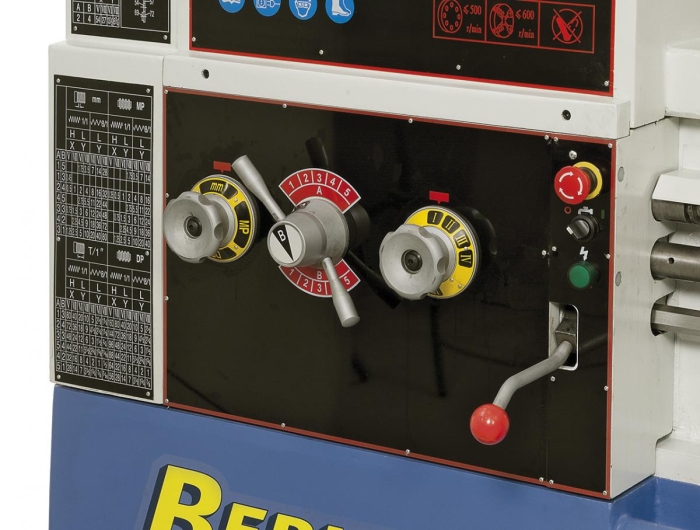

- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Beste Zerspanungsleistung auch beim Plandrehen
- Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
- Sanftanlauf durch die mechanische Lamellenkupplung
Lieferumfang:

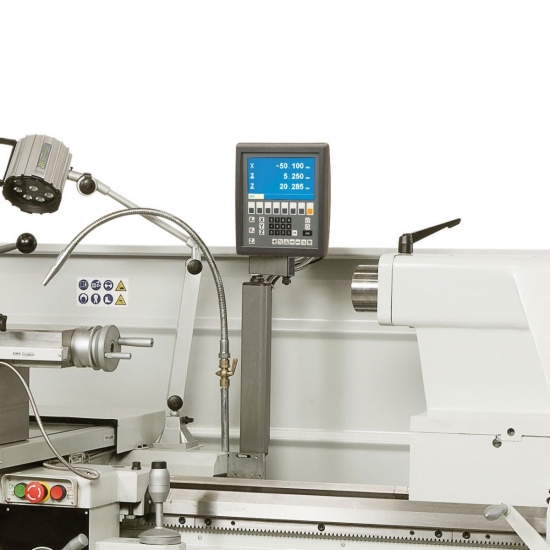

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Kabelführung über Energiekette

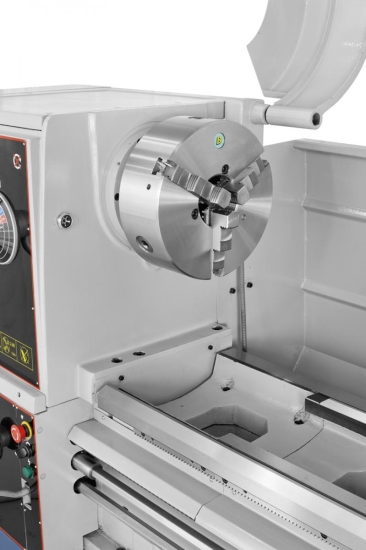

- 3-Backen-Stahlfutter PO3-315 mm / D8
- Aufspannscheibe 500 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 100 mm
- 2 Zentrierspitzen
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Eilgang längs und plan
- Rutschkupplung
- Kühlmitteleinrichtung

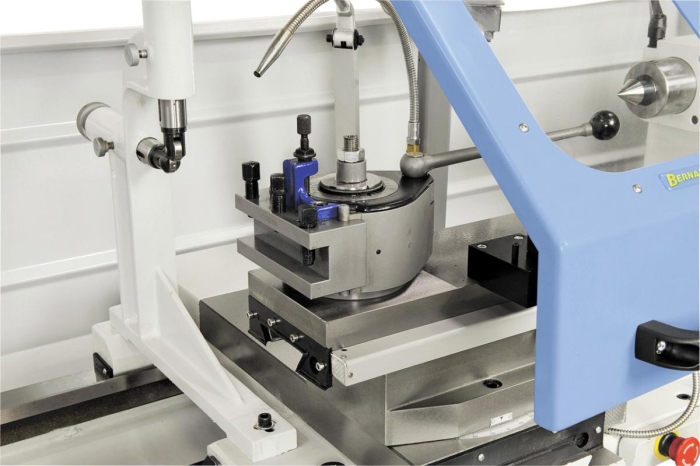

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B22-1004 Mitlaufende Körnerspitze Typ PC - MK 5
B22-1090 Spannzangenfutter 5C
B22-1097 Spannzangenset 5C
B44-3088 Drehmeißelsatz mit HM-Wendeplatten, 20 mm, Satz E
B53-2012 Maschinenschuh NE 160
B22-1027 Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 5
B22-1043 Mitlaufende Körnerspitze SMA - MK 5
B22-1065 Mitlaufender Zentrierkegel MK 5 / 150 mm
B23-1009D2 Wechselhalter mit geradem Einsatz 50 x 180 mm für Größe D
B23-1014 Wechselhalter mit Prismeneinsatz diam. 50 x 180 mm für Größe D
B22-1043 Mitlaufende Körnerspitze SMA - MK 5
