Produktbeschreibung

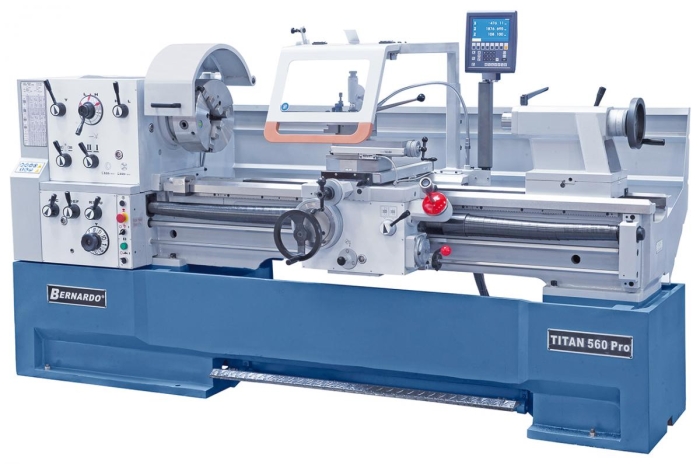

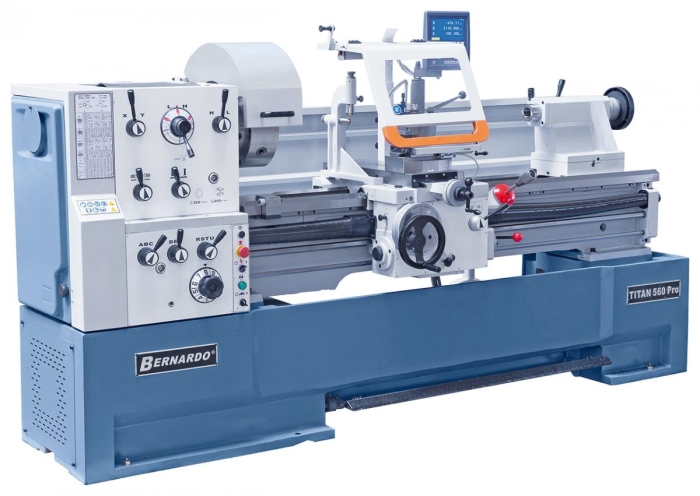

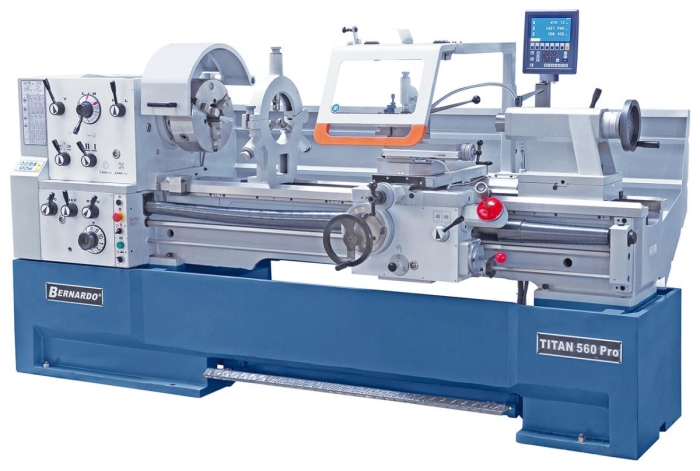

Die Produktionsdrehmaschine Titan 560 Pro wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Technische Daten:
| Technische Daten: | |
| Spitzenweite: | 3000 mm |
| Spitzenhöhe: | 280 mm |
| Umlaufdurchmesser über Bett: | 560 mm |
| Umlaufdurchmesser über Kröpfung: | 785 mm |
| Umlaufdurchmesser über Planschlitten: | 350 mm |
| Bettbreite: | 350 mm |
| Spindelbohrung: | 105 mm |
| Spindelaufnahme: | DIN 55029, D1 - 8 |
| Drehzahlbereich: | 25 - 1500 U/min |
| Bereich Längsvorschübe: | 0,055 - 3,061 mm/U |
| Bereich Planvorschübe: | 0,025 - 1,384 mm/U |
| Metrische Gewinde: | 0,1 - 14 mm |
| Zollgewinde: | 2 - 112 Gg/1“ |
| Pinolendurchmesser: | 75 mm |
| Pinolenweg: | 185 mm |
| Pinolenaufnahme: | MK 5 |
| Motorleistung: | 7,5 kW (10,0 PS) |
| Maschinenabmessung: | Länge: 4340 mm, Breite x Höhe: 1150 x 1610 mm |
| Gewicht ca.: | 3000 kg |
Beschreibung:
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

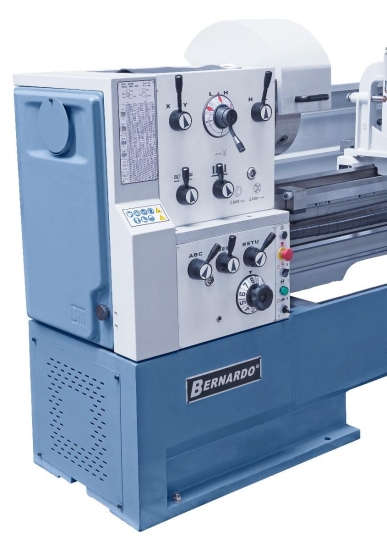

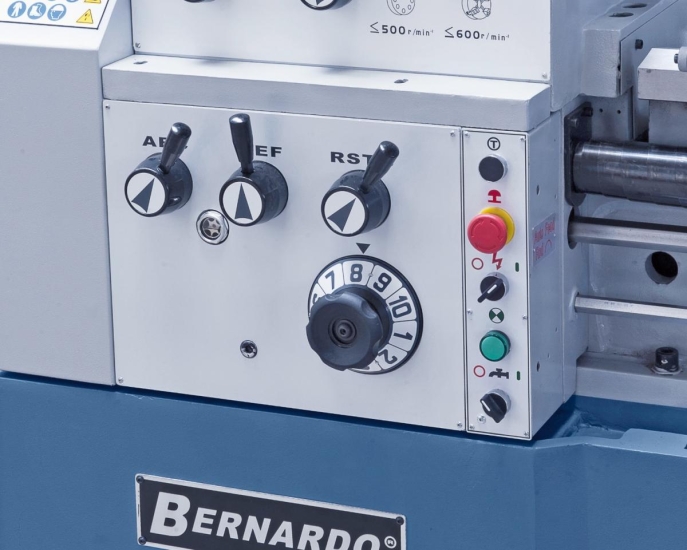

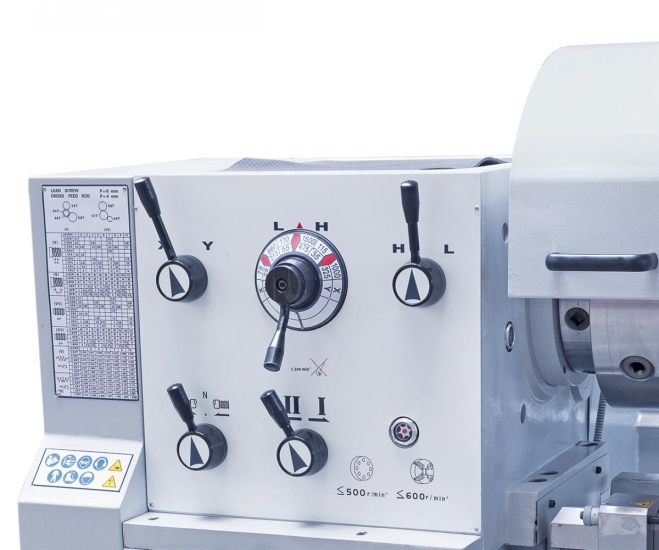

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

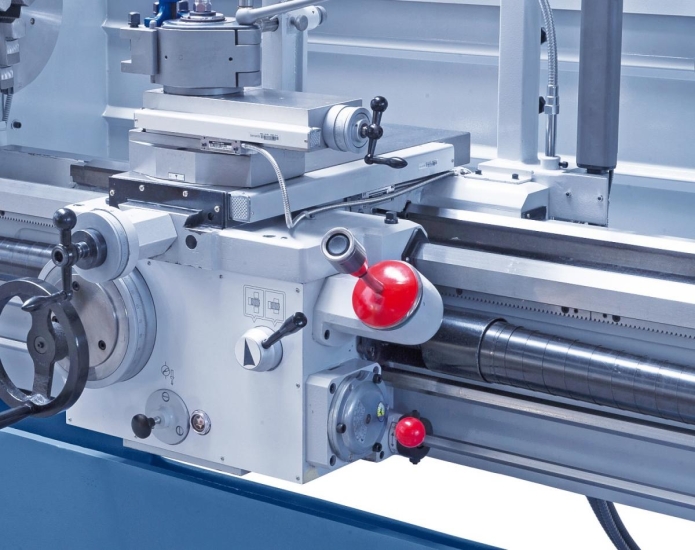

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 450 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung

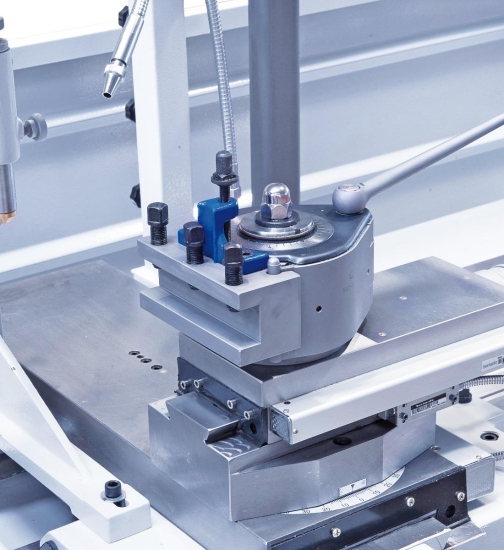

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
Diesen Artikel haben wir am 31.08.2020 in unseren Katalog aufgenommen.
