Produktbeschreibung

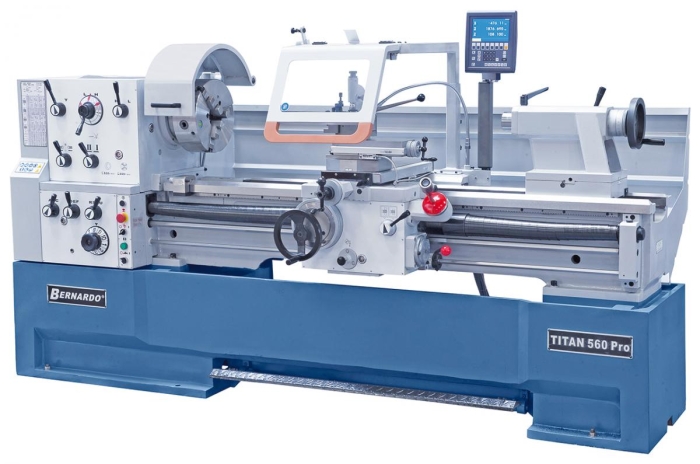

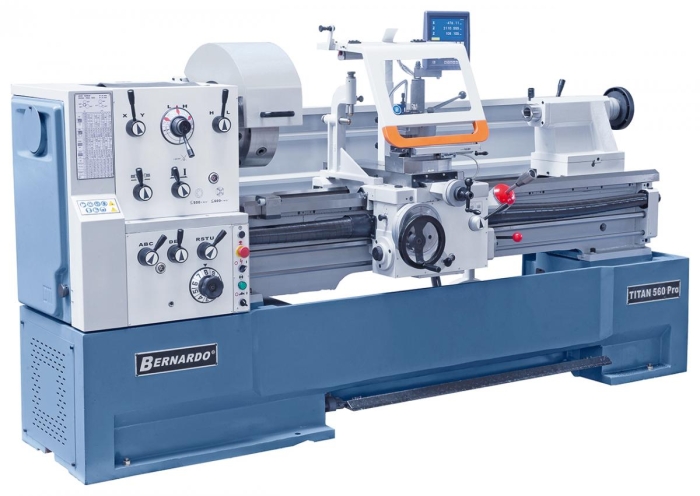

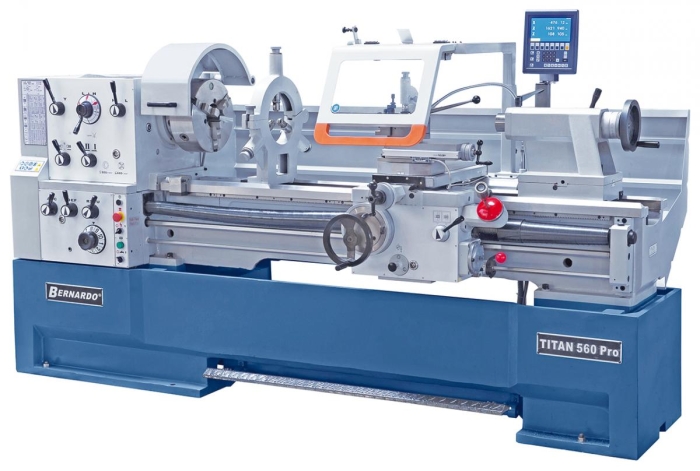

Die Produktionsdrehmaschine Titan 560 Pro wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Die Maschine bietet vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung und mehr. Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser. Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar.
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

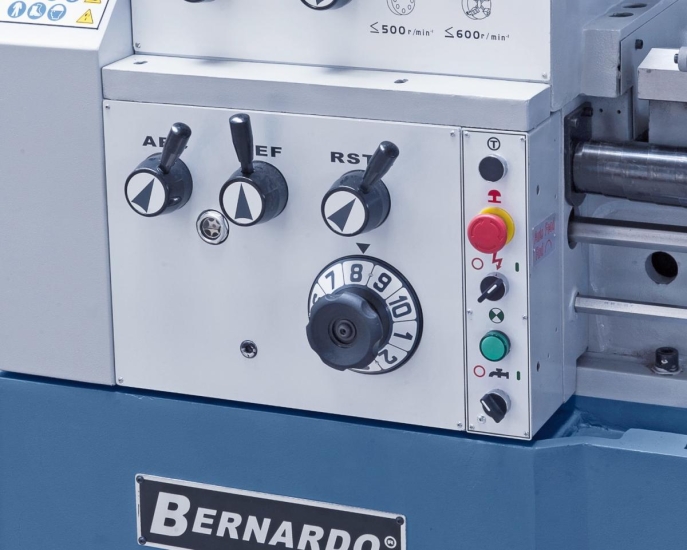

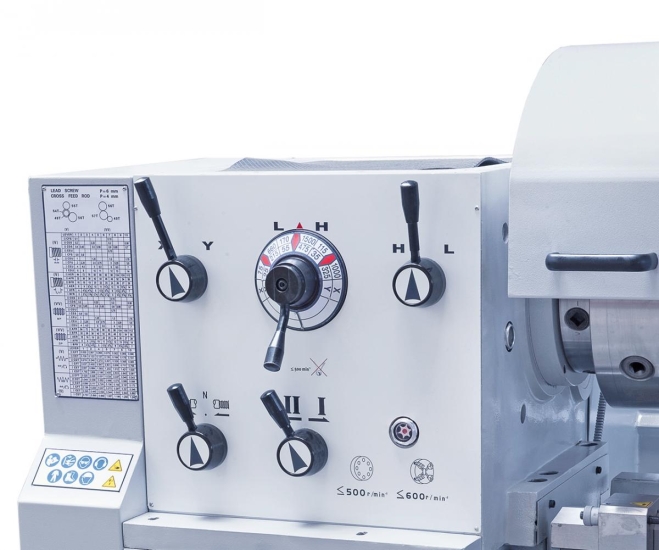

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

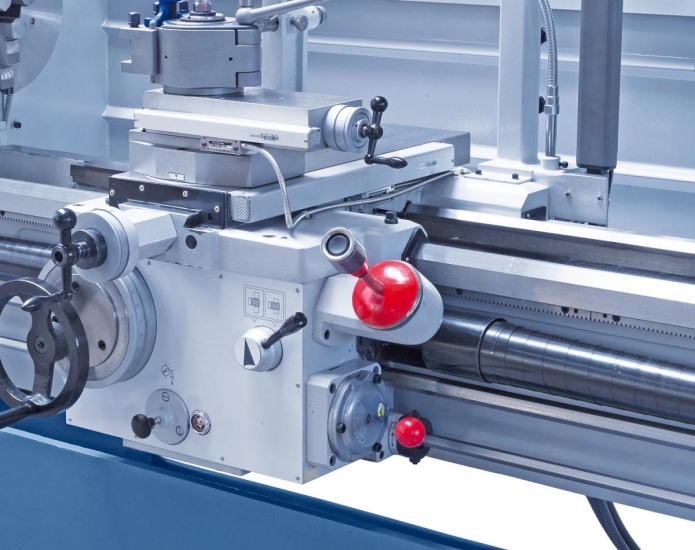

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 450 mm
- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung

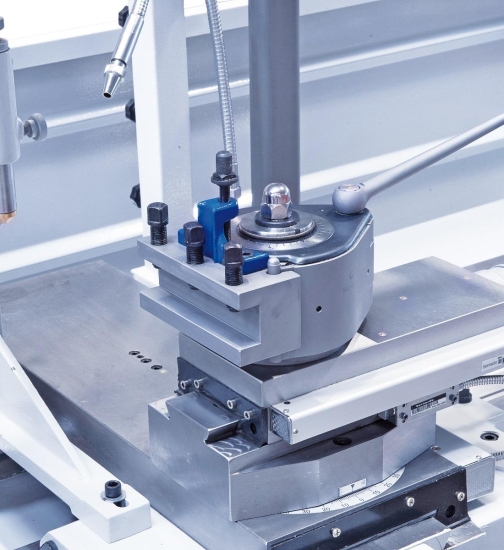

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
| Technische Daten: | |
| Spitzenweite: | 2000 mm |
| Spitzenhöhe: | 280 mm |
| Umlaufdurchmesser über Bett: | 560 mm |
| Umlaufdurchmesser über Kröpfung: | 785 mm |
| Umlaufdurchmesser über Planschlitten: | 350 mm |
| Bettbreite: | 350 mm |
| Spindelbohrung: | 105 mm |
| Spindelaufnahme: | DIN 55029, D1 - 8 |
| Drehzahlbereich: | 25 - 1500 U/min |
| Bereich Längsvorschübe: | 0,055 - 3,061 mm/U |
| Bereich Planvorschübe: | 0,025 - 1,384 mm/U |
| Metrische Gewinde: | 0,1 - 14 mm |
| Zollgewinde: | 2 - 112 Gg/1“ |
| Pinolendurchmesser: | 75 mm |
| Pinolenweg: | 185 mm |
| Pinolenaufnahme: | MK 5 |
| Motorleistung: | 7,5 kW (10,0 PS) |
| Maschinenabmessung: | Länge: 3340 mm, Breite x Höhe: 1150 x 1610 mm |
| Gewicht ca.: | 2720 kg |
Diesen Artikel haben wir am 01.01.2022 in unseren Katalog aufgenommen.
