- Produktbeschreibung

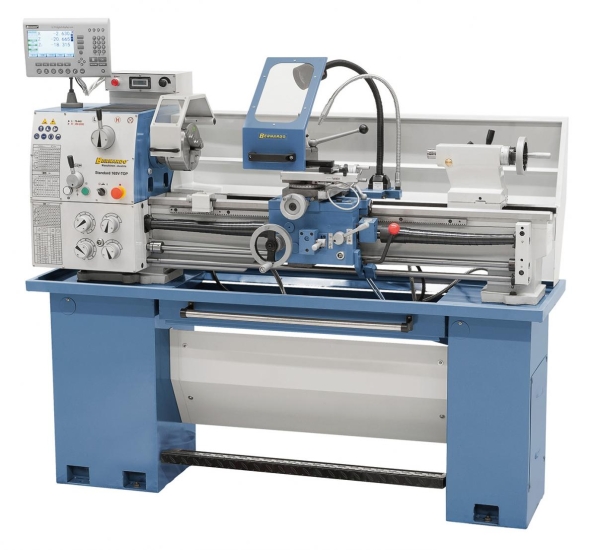

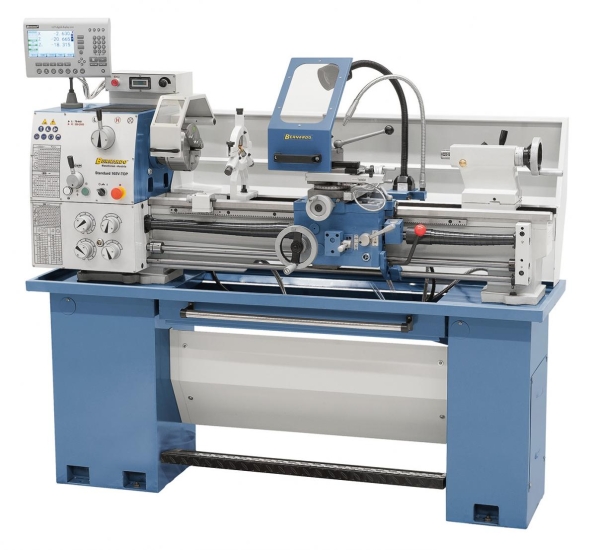

Das Modell Standard 165 V-Top ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sich dieses Modell besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Technische Daten:
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 175 mm |
| Umlaufdurchmesser über Bett: | 350 mm |
| Umlaufdurchmesser über Kröpfung: | 450 mm |
| Umlaufdurchmesser über Planschlitten: | 190 mm |
| Bettbreite: | 180 mm |
| Spindelbohrung: | 40 mm |
| Spindelaufnahme: | DIN 55029, D1-4 |
| Drehzahlbereich, stufenlos: | 70 - 400 / 350 - 2000 U/min |
| Bereich Längsvorschübe: | 0,053 - 1,29 mm/U |
| Bereich Planvorschübe: | 0,013 - 0,31 mm/U |
| Metrische Gewinde: | 0,4 - 7 mm |
| Zollgewinde: | 4 - 60 Gg/1“ |
| Pinolenweg: | 110 mm |
| Pinolenaufnahme: | MK 3 |
| Motor-Abgabeleistung S1 100%: | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1730 x 700 x 1340 mm |
| Gewicht ca.: | 530 kg |
* Bettlänge herausnehmbar: 220 mm
Beschreibung:
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Gehärtete und geschliffene Zahnräder und Wellen im Getriebekopf
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen

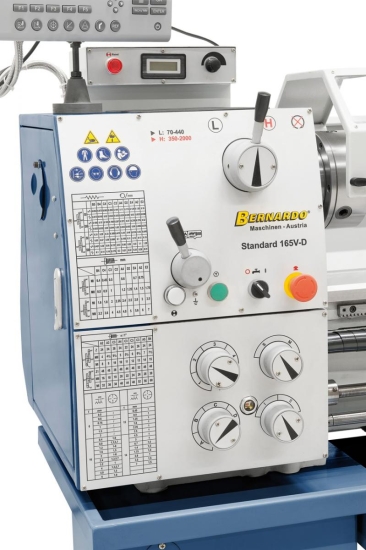

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Lieferumfang:

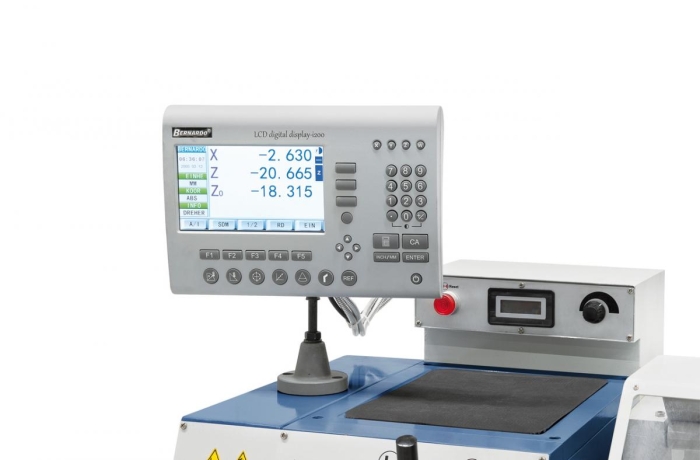

- 3-Achs-Digitalanzeige i200 mit LCD-Display

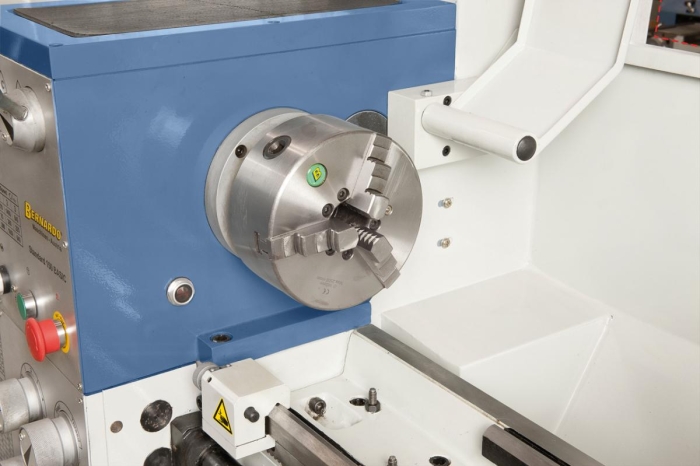

- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm

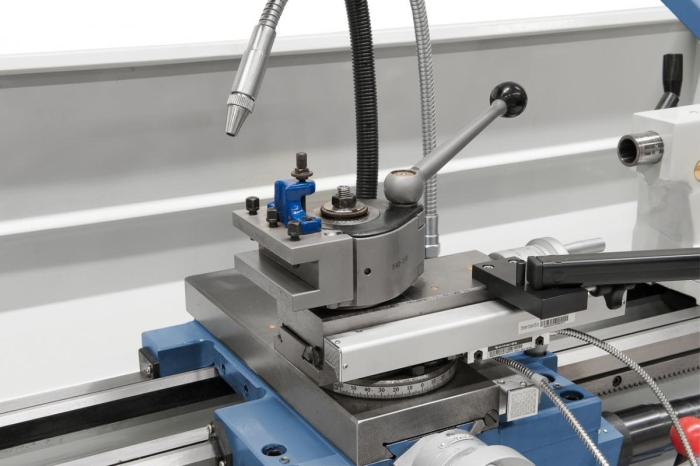

- Schnellwechselstahlhalter System Multifix mit 4 Einsätzen
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Frequenzumrichter
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:

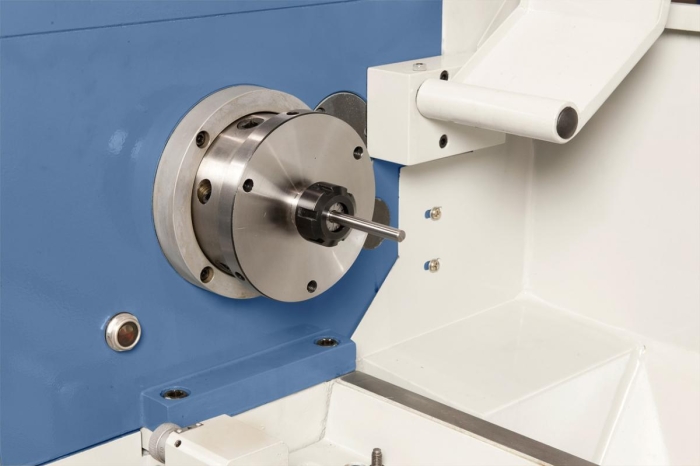

B22-1097 Spannzangenset 5C
B41-1070 Zentrierbohrer 12-tlg.
B53-2000 Maschinenschuh MS 80
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
B22-1002 Mitlaufende Körnerspitze Typ PC - MK 3
B22-1041 Mitlaufende Körnerspitze SMA - MK 3
B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
B22-1071 Revolverkopf MK 3 mit 6 Stationen
B23-1006E2 Wechselhalter mit geradem Einsatz 25 x 100 mm für Größe E
B44-2021 Drehmeißelsatz mit HM-Wendeplatten 12 mm
B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
