- Produktbeschreibung

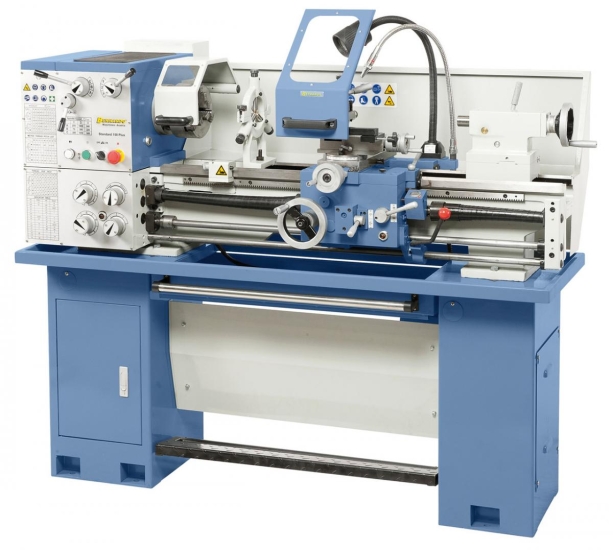

Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Plus ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker. Dieses Modell verfügt zusätzlich über eine Fußbremse und eine Kühlmitteleinrichtung.
Technische Daten:
Spitzenweite: | 1000 mm |
Spitzenhöhe: | 165 mm |
Umlaufdurchmesser über Bett: | 330 mm |
Umlaufdurchmesser über Kröpfung: | 430 mm |
Umlaufdurchmesser über Planschlitten: | 180 mm |
Bettbreite: | 180 mm |
Spindelbohrung: | 40 mm |
Spindelaufnahme: | DIN 55029, D1-4 |
Drehzahlbereich: | 75 - 1400 U/min |
Bereich Längsvorschübe: | 0,053 - 1,29 mm/U |
Bereich Planvorschübe: | 0,013 - 0,31 mm/U |
Metrische Gewinde: | 0,4 - 7 mm |
Zollgewinde: | 4 - 60 Gg/1“ |
Pinolenweg: | 110 mm |
Pinolenaufnahme: | MK 3 |
Motor-Abgabeleistung S1 100%: | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40%: | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H): | 1600 x 700 x 1280 mm |
Gewicht ca.: | 470 kg |
* Bettlänge herausnehmbar: 220 mm
Beschreibung:
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen

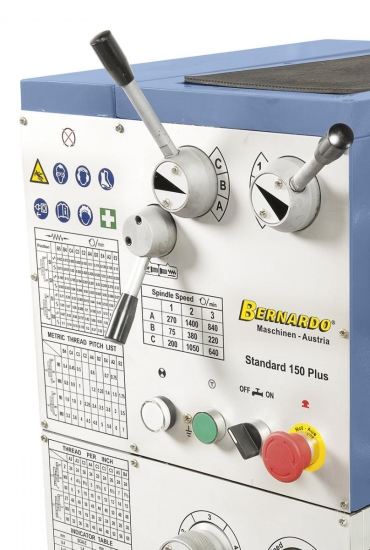

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
- Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Reitstock, Spindelstock und alle Führungen sind nachstellbar

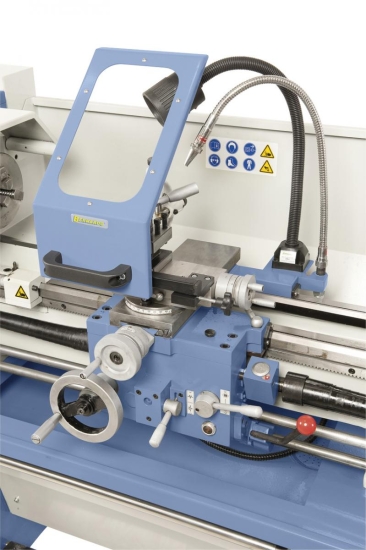

- Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar
Lieferumfang:
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Ausziehbare Spänewanne
- Spritzwand
- 2 Zentrierspitzen
- Gewindeuhr
- Reduzierhülse
- LED-Maschinenleuchte
- Wechselräder
- Kühlmitteleinrichtung
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B22-1097 Spannzangenset 5C
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
B22-1002 Mitlaufende Körnerspitze Typ PC - MK 3
B22-1041 Mitlaufende Körnerspitze SMA - MK 3
B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
B22-1071 Revolverkopf MK 3 mit 6 Stationen
B24-1082 Schnellspann-Bohrfutter 1 - 16 mm / B 16
B23-1001 Schnellwechsel-Stahlhalter System Multifix Größe E
B51-1003 Universal-Kühlmitteleinrichtung 10 Liter, 230 V
B22-1095 Spannzangenfutter 5C mit Aufnahme D1-4
B24-1082 Schnellspann-Bohrfutter 1 - 16 mm / B 16
