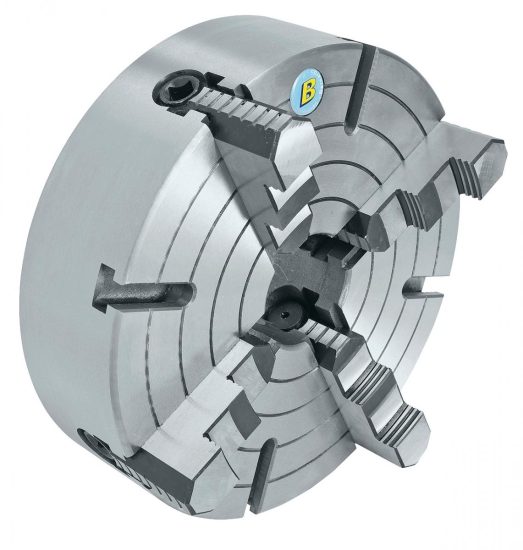

Bernardo Planscheibe K72 - 500" Planscheiben
Die Bernardo Planscheibe K72 - 500" Planscheiben ist eine Vierbacken-Planscheibe in Gussausführung. Sie verfügt über eine Zentrieraufnahme nach DIN 6350 und vier einzeln verstellbare Spannbacken.
Technische Daten:
D - Futtergröße: | 500 |
D1: | 200 mm |
D2: | 236 mm |
D3: | 160 mm |
H: | 161 mm |
H1: | 106 mm |
h: | 8 mm |
Befestigungsschrauben: | 4 x M20 |
Max. Drehzahl: | 400 U/min |
Gewicht ca.: | 90 kg |
Beschreibung:
Ausführung:
- Vierbacken-Planscheibe in Gussausführung
- Mit Zentrieraufnahme nach DIN 6350
- Vier einzeln verstellbare Spannbacken
- Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
- Inklusive ein Satz harte, einteilige Backen
Anwendungsbereich:
- Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
