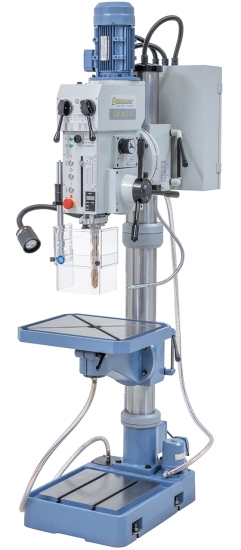

- Produktbeschreibung

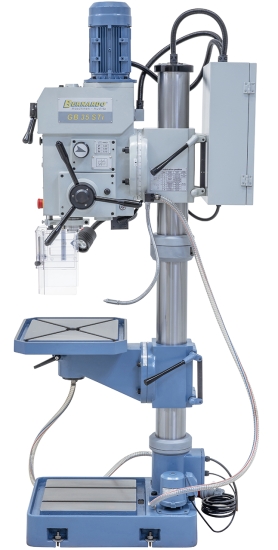

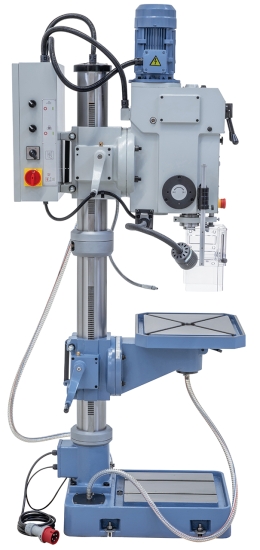

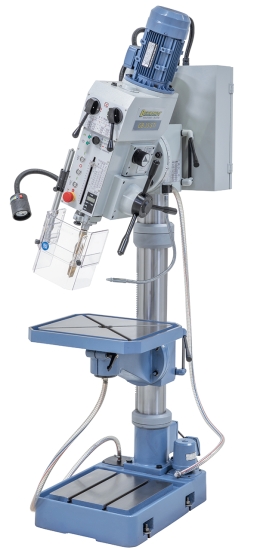

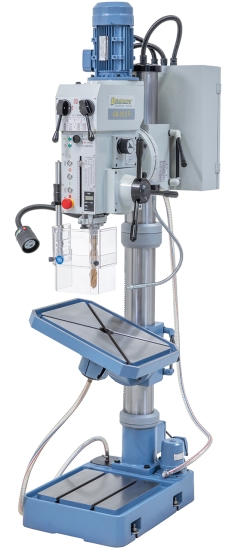

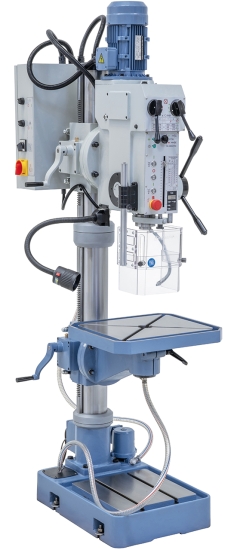

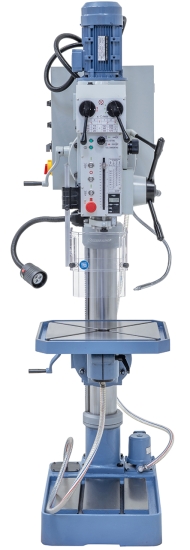

Das hochwertige Getriebe der GB 35 STi mit den geschliffenen Zahnrädern sorgt für ruhigen Lauf. Durch den serienmäßig schwenkbaren Getriebekopf ist diese Maschine optimal für den allgemeinen Werkstätteneinsatz geeignet.
Eigenschaften

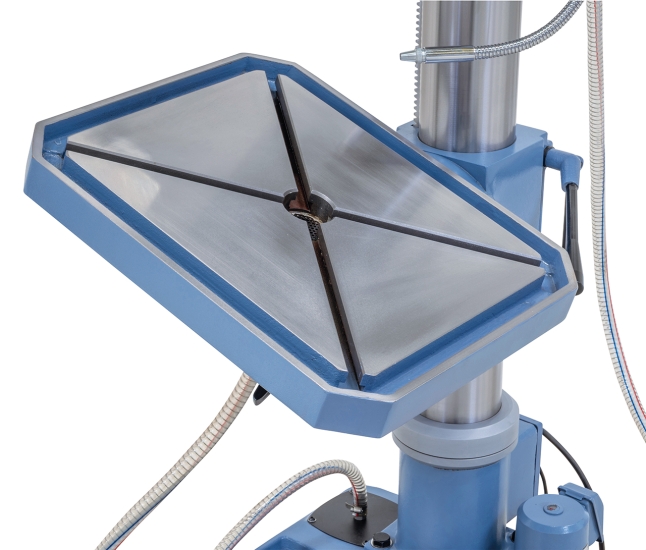

- Schwenkbarer Arbeitstisch (± 60°) mit diagonal verlaufenden T-Nuten und Kühlmittelrinne

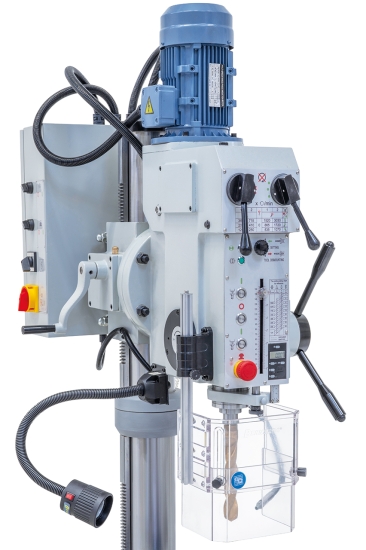

- Erweiterter Einsatzbereich durch den von -60° bis +60° schwenkbaren Bohrkopf

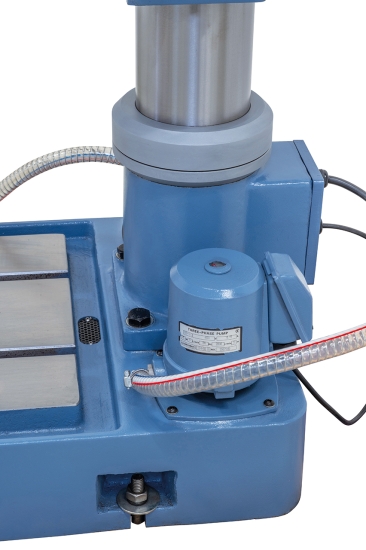

- Präzise bearbeiteter Maschinenfuß mit T-Nuten und integrierter Kühlmittelpumpe
- Hohe Laufruhe durch im Ölbad laufendes Getriebe

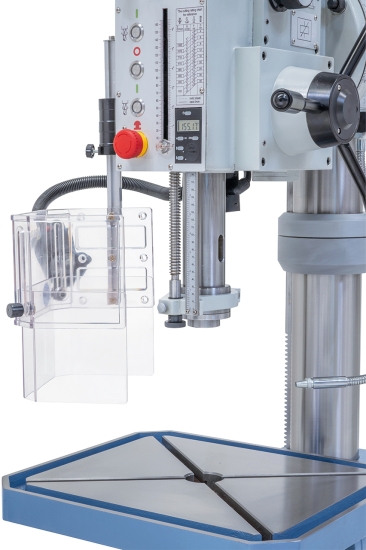

- Serienmäßig mit elektromagnetischem Pinolenvorschub für präzises Arbeiten

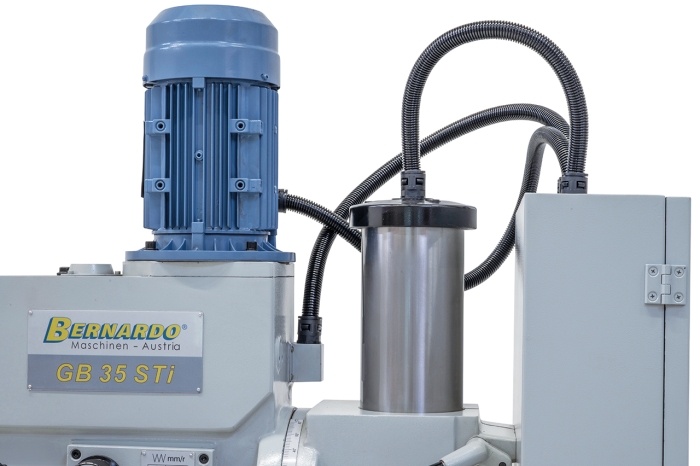

- Leistungsstarker 2-Stufen Antriebsmotor, ausgelegt für Dauerbetrieb
- Gehärtete und geschliffene Zahnräder
Technische Daten
Bohrleistung in Stahl | 32 mm |
Bohrleistung in Guss | 35 mm |
Gewindeschneiden max. | M20 |
Bohrfutter | 1 - 13 mm / B 16 |
Morsekonus | MK 4 |

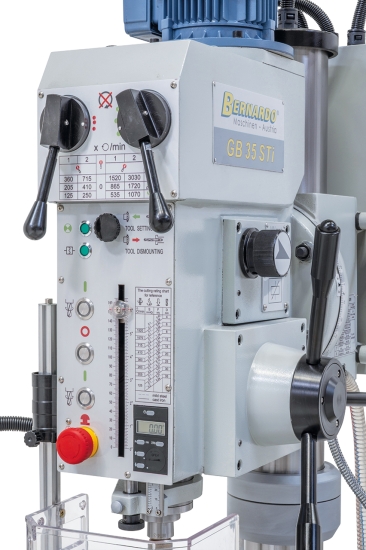

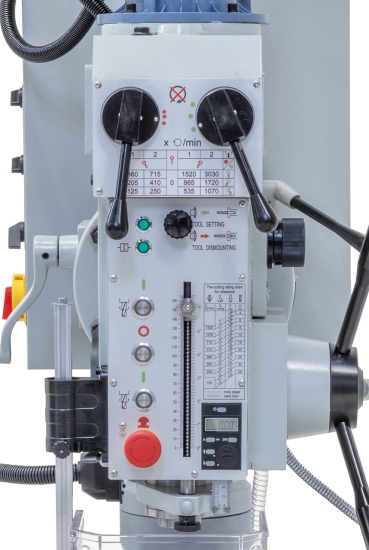

Spindeldrehzahl / Stufenzahl | 125 - 3030 U/min / 12 |

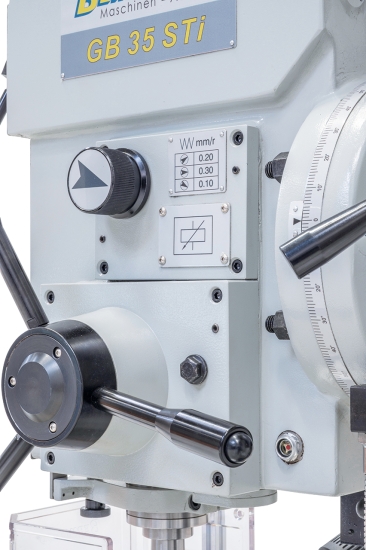

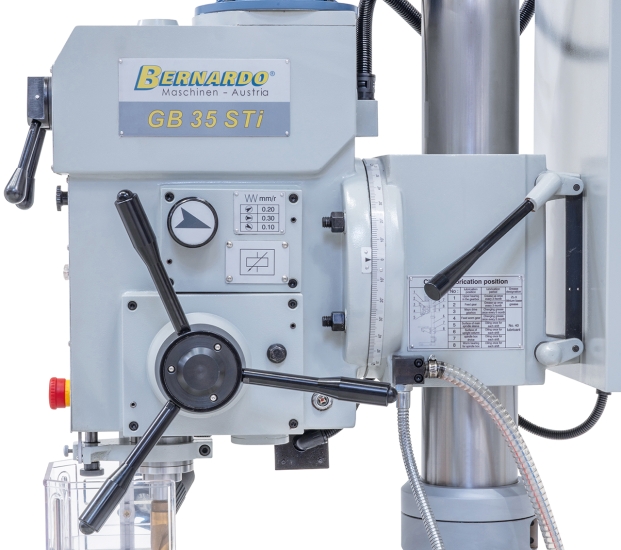

Vorschubbereich | 0,1 / 0,2 / 0,3 mm/U |
Ausladung | 325 mm |
Abstand Spindel / Tisch max. | 715 mm |
Abstand Spindel / Bodenplatte | 1260 mm |
Pinolenhub | 155 mm |
Säulendurchmesser | 120 mm |
Tischgröße / T-Nutengröße | 500 x 420 mm / 14 mm |
Arbeitsfläche Bodenplatte | 365 x 370 mm |
Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW |
Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW |
Maschinenabmessung (B x T x H) | 570 x 900 x 2200 mm |
Gewicht ca. | 415 kg |
Lieferumfang
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Höhenverstellbare Schutzabdeckung
