- Produktbeschreibung

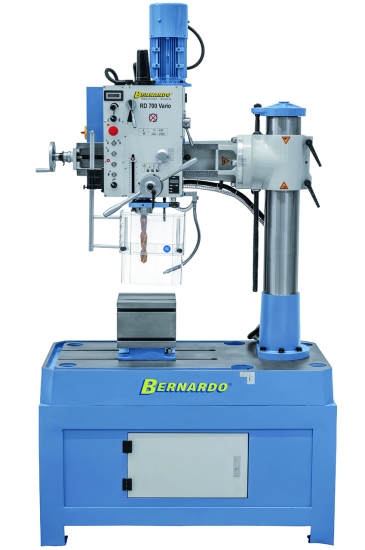

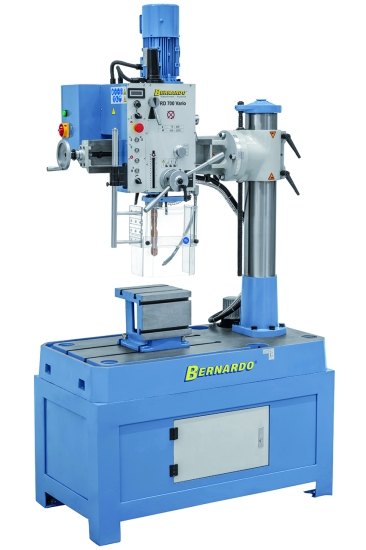

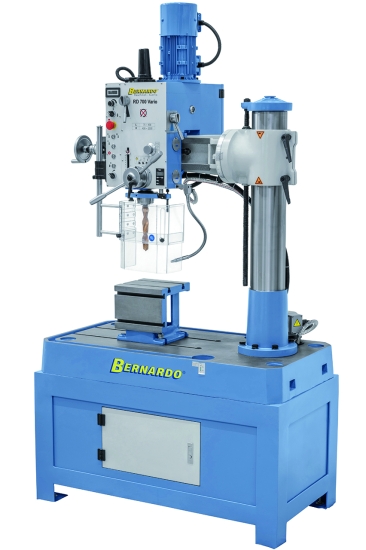

Das Modell RD 700 Vario ist eine schwere Radialbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Auslegerarm (± 45°).
Das Modell RD 700 Vario ist eine schwere Radialbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Auslegerarm (± 45°).
Eigenschaften

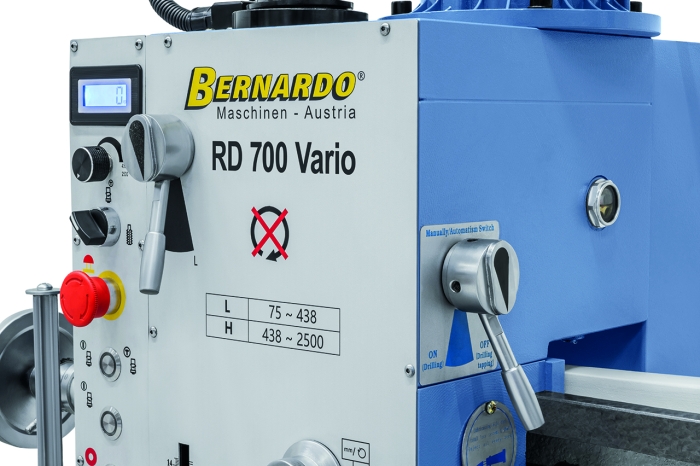

- Stufenlose Drehzahlregelung, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen

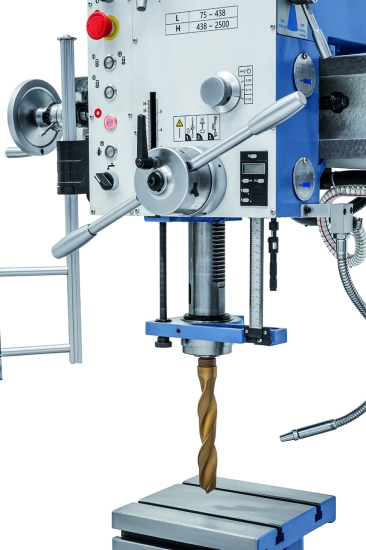

- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule

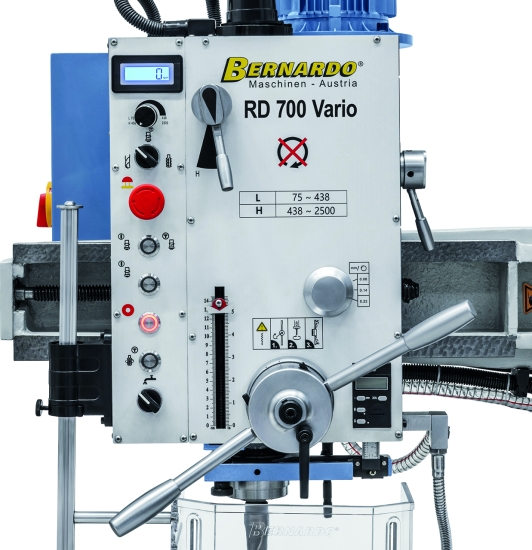

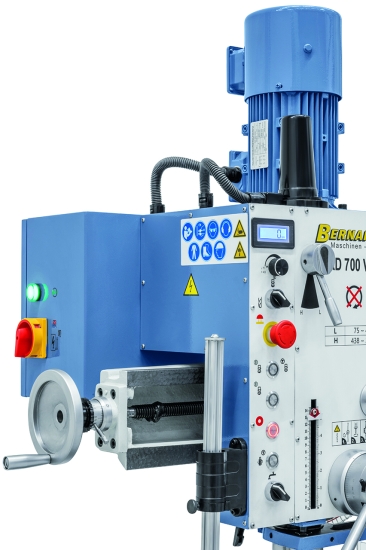

- Einfache, zentrale Bedienung an der Vorderseite der Maschine
- Optimale Schnittgeschwindigkeit durch stufenlos einstellbare Drehzahl

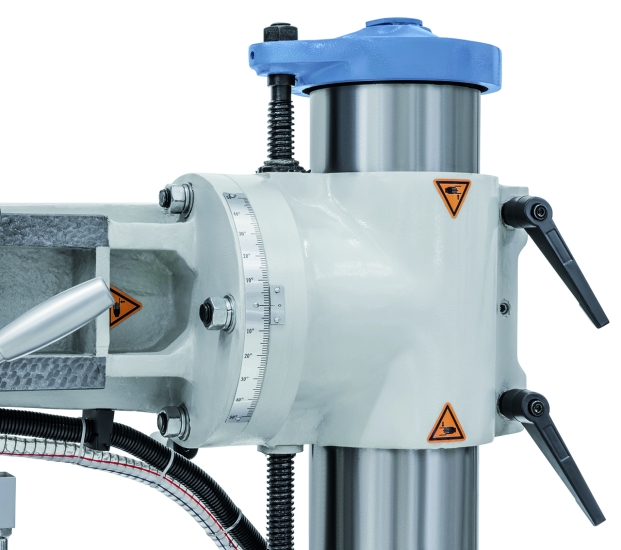

- Klemmung von Bohrkopf, Säule und Auslegerarm erfolgt mechanisch
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Daten
Bohrleistung max. | 32 mm |
Gewindeschneiden max. | M22 |
Ausladung min./max. | 300 - 700 mm |
Vertikalbewegung des Auslegers | 505 mm |
Verfahrweg Bohrkopf (horizontal) | 400 mm |
Pinolenhub | 130 mm |
Spindeldrehzahl / 2 Stufen | 75 - 438 / 438 - 2500 U/min |
Spindelaufnahme | MK 3 |
Vorschubbereich | 0,08 / 0,14 / 0,22 mm/U |
Abstand Spindel - Würfeltisch | 0 - 430 mm |
Abstand Spindel - Grundplatte | 175 - 680 mm |
Würfeltisch (L x B x H) | 250 x 250 x 250 mm |
Aufspannfläche Grundplatte | 900 x 620 mm |
Säulendurchmesser | 150 mm |
Motorleistung | 1,5 kW |
Maschinenabmessung (B x T x H) | 1220 x 640 x 1750 (2350*) mm |
Gewicht ca.* | 722 kg |
* mit optionalem Untergestell
Lieferumfang
- Würfeltisch
- Zahnkranzbohrfutter 3 - 16 mm / B18
- Bohrfutterdorn MK 3 / B 18
- Reduzierhülse MK 3 / 2
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
