- Produktbeschreibung

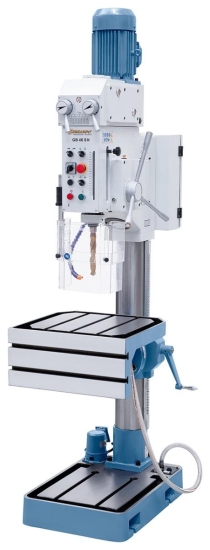

Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großer Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar. Der serienmäßige Winkeltisch bietet zusätzlich vielseitige Aufspannmöglichkeiten, wodurch sich der Einsatzbereich der Maschine erweitert.
Technische Daten:
Bohrleistung max.: | 40 mm |
Gewindeschneiden max.: | M24 |
Bohrfutter: | 1 – 16 mm / B 16 |
Morsekonus: | MK 4 |
Spindeldrehzahl: | 50 – 1450 U/min |
Vorschubbereich: | 0,1 / 0,2 mm/U |
Ausladung: | 345 mm |
Abstand Spindel / Tisch max.: | 680 mm |
Abstand Spindel / Bodenplatte: | 1200 mm |
Pinolenhub: | 195 mm |
Säulendurchmesser: | 140 mm |
Tischgröße / T-Nutengröße: | 560 x 520 mm / 18 mm |
Vertikale Aufspannfläche / T-Nutengröße: | 560 x 250 mm / 18 mm |
Arbeitsfläche Bodenplatte: | 505 x 540 mm |
Motor-Abgabeleistung S1 100%: | 0,85 KW / 1,5 KW |
Motor-Aufnahmeleistung S6 40%: | 1,1 kW / 2,2 KW |
Maschinenabmessung (B x T x H): | 560 x 930 x 2250 mm |
Gewicht ca.: | 495 kg |
Beschreibung:
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Hohe Laufruhe durch gehärtete und geschliffene Zahnräder
- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 90° rechts und links
- Rechts- und Linkslauf der Pinole zum Gewindeschneiden
- Drehzahleinstellung mittels Schalthebel am Getriebekopf
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Schutzabdeckung mit Endschalter für erhöhte Sicherheit
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Automatischer Werkzeugauswerfer
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B41-1055 Spiralbohrer HSS mit Morsekonus Satz C
B53-2000 Maschinenschuh MS 80
B28-1003 Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
