- Produktbeschreibung

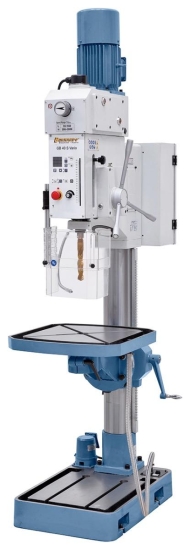

Das Modell GB 40 S Vario ist eine schwere Getriebebohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Ihren Einsatzbereich findet dieses Modell hauptsächlich in Reparaturbetrieben und im Maschinenbau.
Technische Daten:
Bohrleistung max.: | 40 mm |
Gewindeschneiden max.: | M24 |
Bohrfutter: | 1 – 16 mm / B 16 |
Morsekonus: | MK 4 |
Spindeldrehzahl / 2 Stufen: | 55 – 550 / 200 – 2000 U/min |
Vorschubbereich: | 0,1 / 0,2 mm/U |
Ausladung: | 340 mm |
Abstand Spindel / Tisch max.: | 675 mm |
Abstand Spindel / Bodenplatte: | 1195 mm |
Pinolenhub: | 190 mm |
Säulendurchmesser: | 150 mm |
Tischgröße / T-Nutengröße: | 555 x 555 mm / 18 mm |
Arbeitsfläche Bodenplatte: | 535 x 505 mm |
Motor-Abgabeleistung S1 100%: | 2,2 kW / 400 V |
Motor-Aufnahmeleistung S6 40%: | 3,0 kW / 400 V |
Maschinenabmessung (B x T x H): | 620 x 1000 x 2300 mm |
Gewicht ca.: | 475 kg |
Beschreibung:
- Stufenlos regelbare Drehzahl, ideal zum Einstellen der gewünschten Schnittgeschwindigkeit
- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- 2 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar
- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links
- Gehärtete und geschliffene Zahnräder sorgen für eine hohe Laufruhe
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Pinole gemessen
- Benutzerfreundliche Bedienung über Folientastatur
- Automatischer Werkzeugauswerfer und Gewindeschneideinrichtung serienmäßig
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 3 / 2
- Frequenzumrichter Delta VFD
- Automatischer Werkzeugauswerfer
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B41-1055 Spiralbohrer HSS mit Morsekonus Satz C
B53-2000 Maschinenschuh MS 80
B28-1003 Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
