- Produktbeschreibung

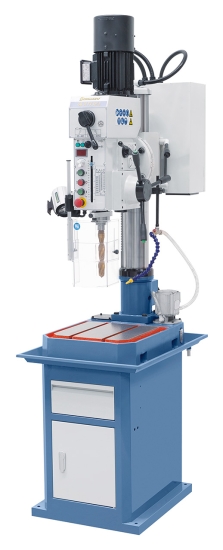

Das Modell GB 35 TV Vario ist eine Tischbohrmaschine mit stufenloser Drehzahlregelung, automatischem Pinolenvorschub und digitaler Drehzahlanzeige. Für einen erweiterten Einsatzbereich verfügt die Maschine zusätzlich über einen schwenkbaren Getriebekopf.
Technische Daten:
Bohrleistung in Stahl: | 35 mm |
Bohrleistung in Guss: | 40 mm |
Gewindeschneiden max.: | M24 |
Bohrfutter: | 1 - 13 mm / B 16 |
Morsekonus: | MK 4 |
Spindeldrehzahl / 2 Stufen: | 65 - 460 U/min / 460 - 3250 U/min |
Vorschubbereich: | 0,1 / 0,2 / 0,3 mm/U |
Ausladung: | 320 mm |
Abstand Spindel / Bodenplatte: | 135 - 650 mm |
Pinolenhub: | 160 mm |
Säulendurchmesser: | 120 mm |
Arbeitsfläche Bodenplatte: | 360 x 370 mm |
T-Nutengröße: | 14 mm |
Motor-Abgabeleistung S1 100%: | 1,5 kW |
Motor-Aufnahmeleistung S6 40%: | 2,2 kW |
Maschinenabmessung (B x T x H): | 500 x 900 x 1660 mm |
Gewicht ca.: | 300 kg |
Beschreibung:
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen

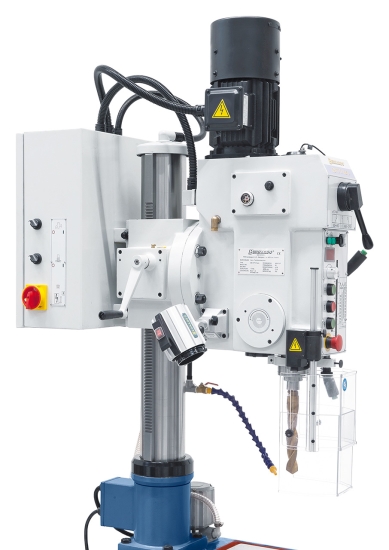

- Erweiterter Einsatzbereich durch den von -45° bis +45° schwenkbaren Bohrkopf
- Schneller Wechsel des Bohrwerkzeuges durch automatischen Werkzeugauswerfer
- Präzise bearbeitete Bodenplatte mit T-Nuten und integrierter Kühlmittelpumpe
- Inklusive energieeffizienter und lichtstarker LED-Maschinenleuchte
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Stufenlose Drehzahlregelung, eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Lieferumfang:
- Zahnkranzbohrfutter 1 – 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Kühlmitteleinrichtung
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Erstbefüllung mit Shell Tellus 46
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B41-1025 Spiralbohrer-Set, 170-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B41-1055 Spiralbohrer HSS mit Morsekonus Satz C
B53-2000 Maschinenschuh MS 80
B28-2017 Bohrmaschinenschraubstock BMI 150
B24-1024 Reduzierhülse MK 4 / 2
B24-1025 Reduzierhülse MK 4 / 3
B24-1082 Schnellspann-Bohrfutter 1 - 16 mm / B 16
B24-1091 Gewindeschneidapparat MK 4 / M3 - M12
B24-1093 Gewindeschneidapparat MK 4 / M12 - M24
