- Produktbeschreibung

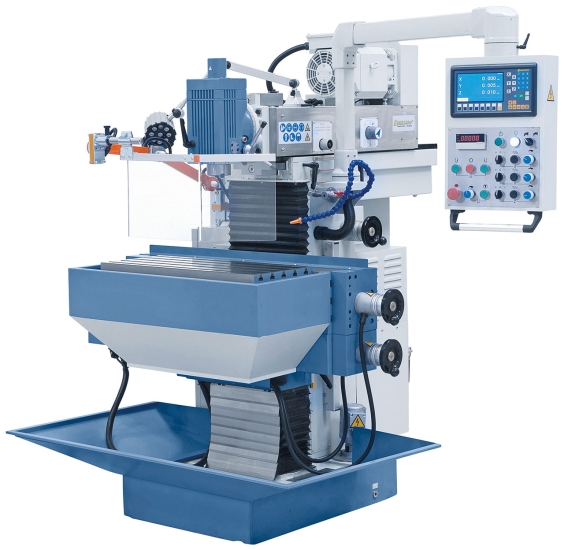

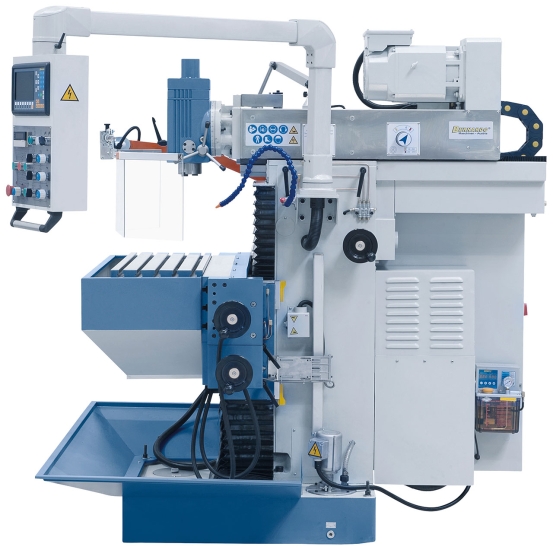

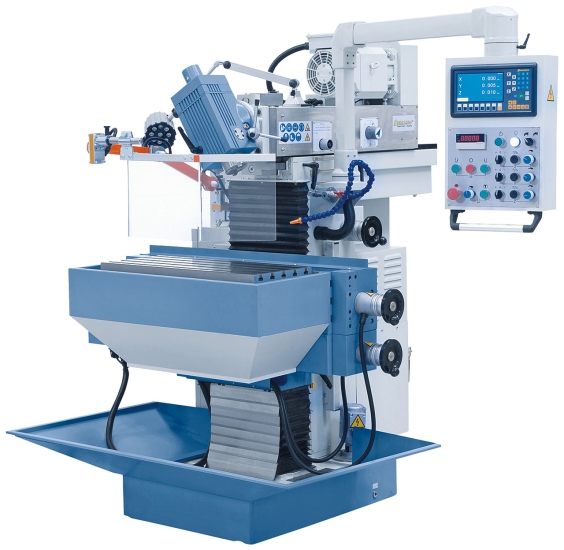

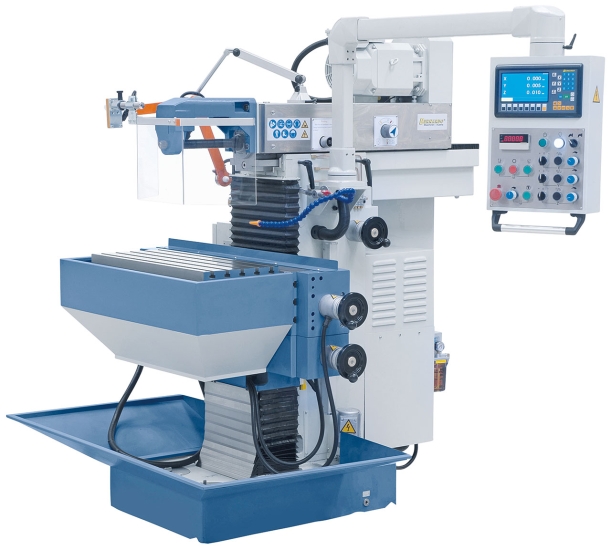

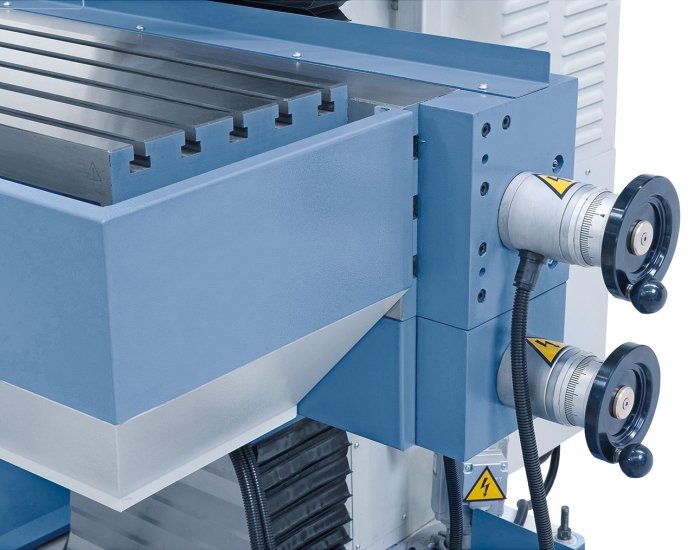

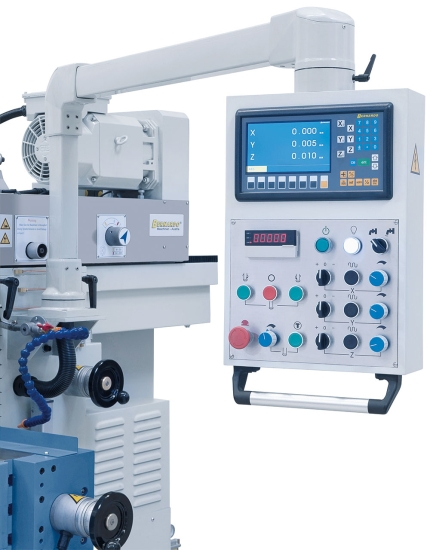

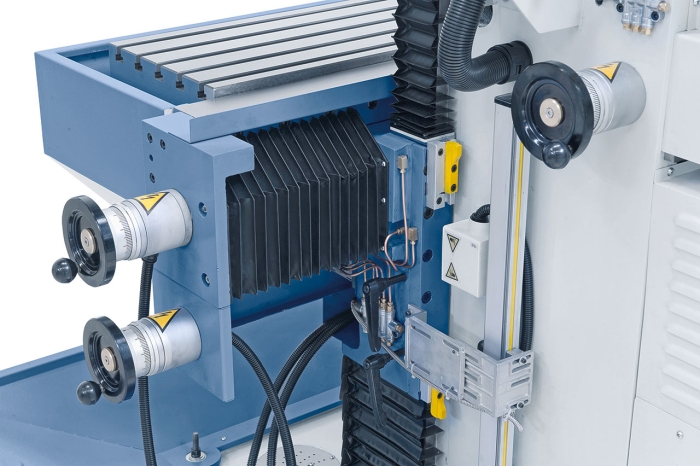

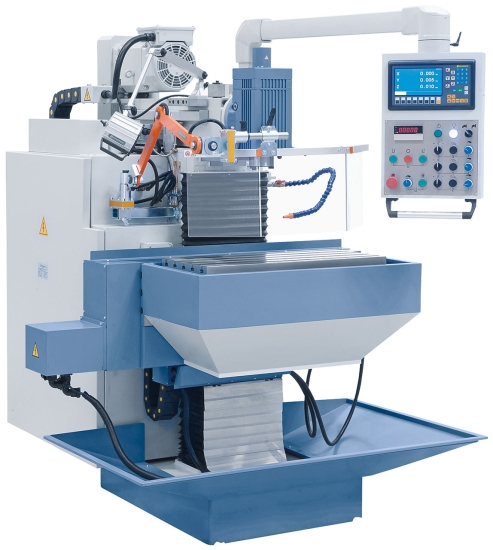

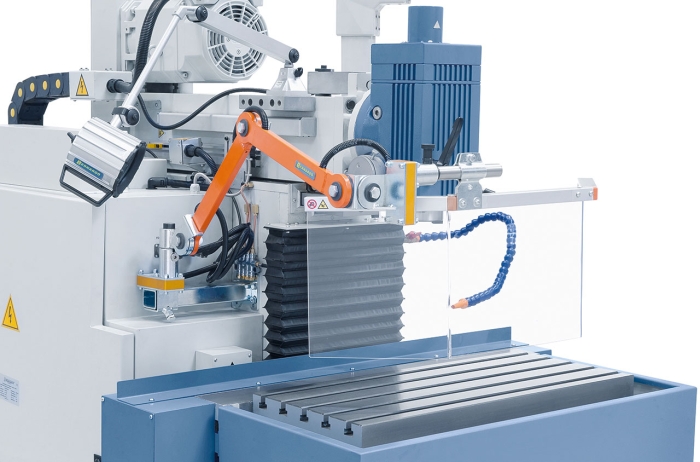

Die Werkzeugfräsmaschine WFM 750 Servo ist für die Bearbeitung von Werkstückgewichten bis 200 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Hauptmerkmale dieser Maschine ist der Servoantrieb mit elektronischen Handrädern in allen Achsen sowie die stufenlose Drehzahlregelung.
Technische Daten:
| Tischgröße | 755 x 320 mm |
| Vertikale Aufspannfläche | 890 x 225 mm |
| Verfahrweg Längs (x) | 405 mm |
| Verfahrweg Quer (y) | 315 mm |
| Verfahrweg Vertikal (z) | 405 mm |
| Tischbelastung | 200 kg |

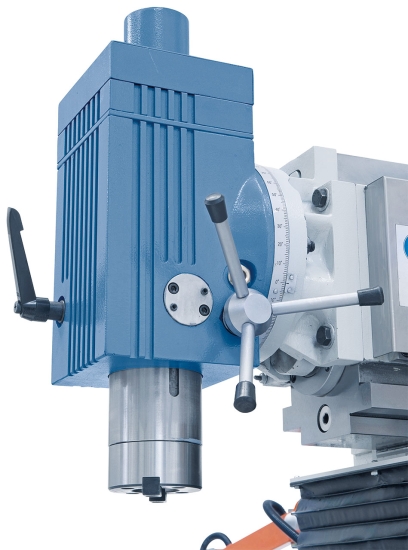

| Vertikalfräskopf |  |
| Spindeldrehzahl, stufenlos | 40 - 260 / 260 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 65 mm |
| Ausladung max. | 460 mm |
| Abstand Spindel / Tisch | 45 - 445 mm |
| Spindelkopf Schwenkbereich | -90° bis +90° |

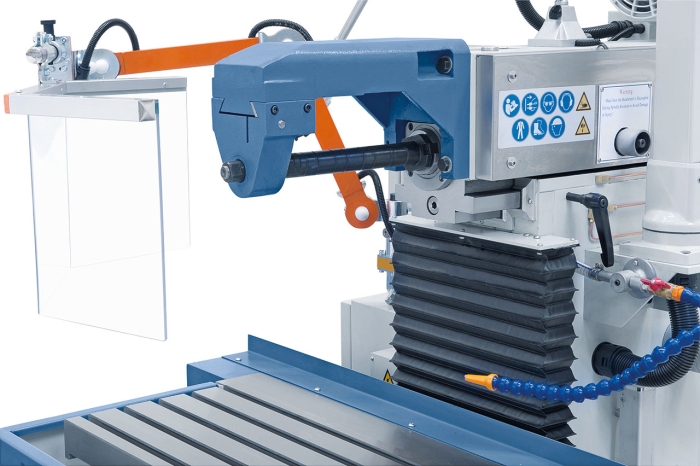

| Horizontalfräskopf |  |
| Spindeldrehzahl, stufenlos | 40 - 260 / 260 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
|
Abstand Horizontalspindel / Tisch
| 120 - 530 mm
|
| Vorschubgeschwindigkeit | Â |
| x-Achse / y-Achse / z-Achse | 10 - 1000 mm/min |
| Eilgang (x / y / z) | 1200 mm/min |

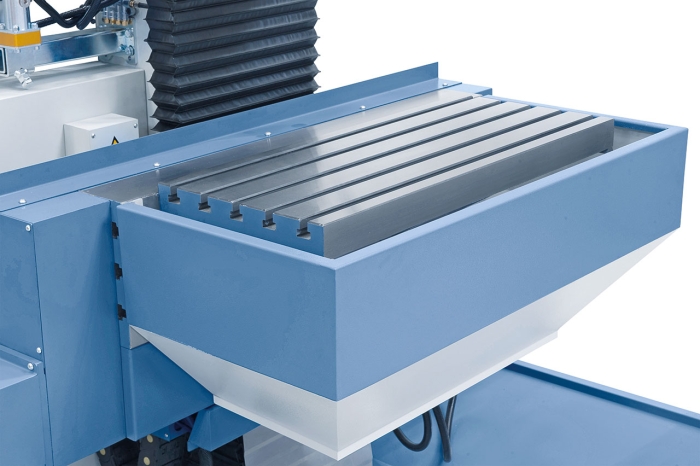

| T-Nuten (Anzahl / Breite / Abstand) | 5 / 14 mm / 63 mm |
| T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 3 / 14 mm / 63 mm |

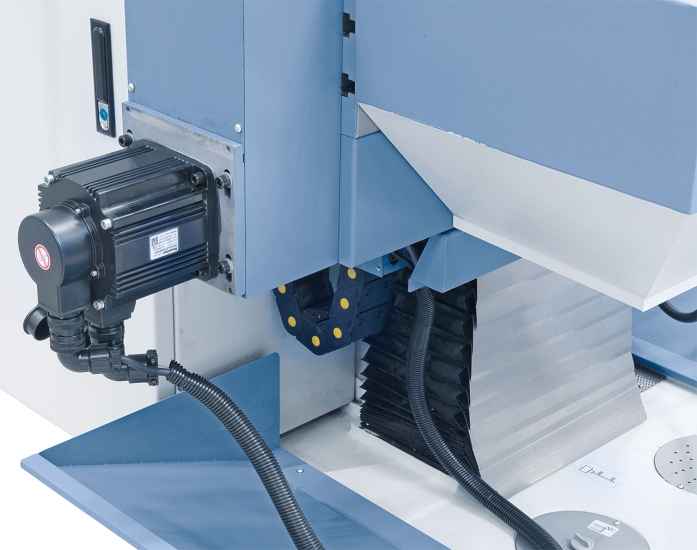

| Vorschubmotor | 1,5 KW |

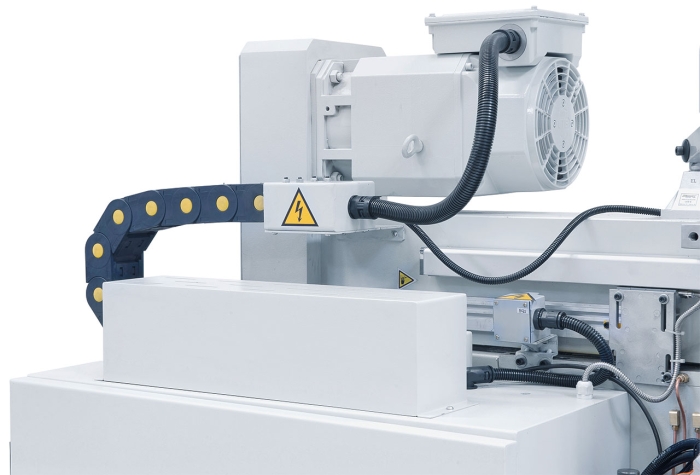

| Hauptmotor | 3,7 kW |
| Maschinenabmessung (B x T x H) | 1560 x 1780 x 1930 mm |
| Gewicht ca. | 1452 kg |
