- Produktbeschreibung

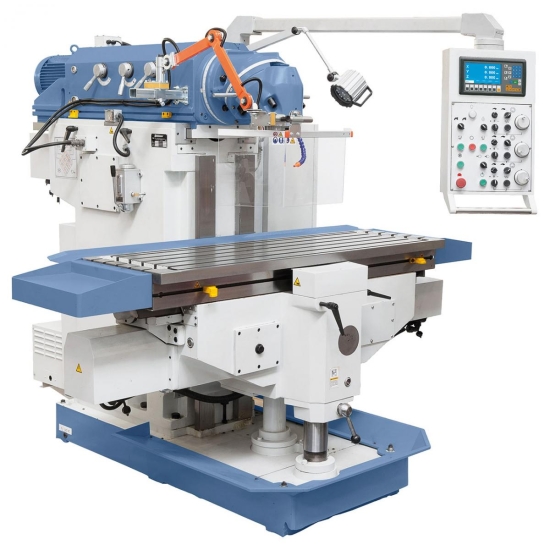

Die Universalfräsmaschine Variomill FU 2000 E Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet sind. Hauptmerkmale dieser Maschine ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Technische Daten:
Tischgröße: | 2000 x 500 mm |
Spindelaufnahme: | ISO 50 |
Spindeldrehzahl: | (27) 30 - 2050 U/min |
Verfahrweg längs (x): | 1400 mm |
Verfahrweg quer (y): | 700 mm |
Verfahrweg vertikal (z): | 500 mm |
Abstand Spindel / Tisch: | 50 - 550 mm |
Ausladung: | 28 - 728 mm |
Vorschubbereich längs (stufenlos): | 10 - 1000 mm/min |
Vorschubbereich quer (stufenlos): | 10 - 1000 mm/min |
Vorschubbereich vertikal (stufenlos): | 5 - 500 mm/min |
Eilgang x- und y-Achse: | 2200 mm/min |
Eilgang z-Achse: | 1100 mm/min |
Tischbelastung: | 1800 kg |
T-Nuten (Breite /Abstand / Anzahl): | 5 / 18 mm / 80 mm |
Hauptmotor: | 7,5 kW |
Maschinenabmessung (B x T x H): | 2600 x 2285 x 2100 mm |
Gewicht ca.: | 5000 kg |
Beschreibung:
- Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
- Geringer Slip-Stick-Effekt durch Turcite-B-Beschichtung in der x-Achse

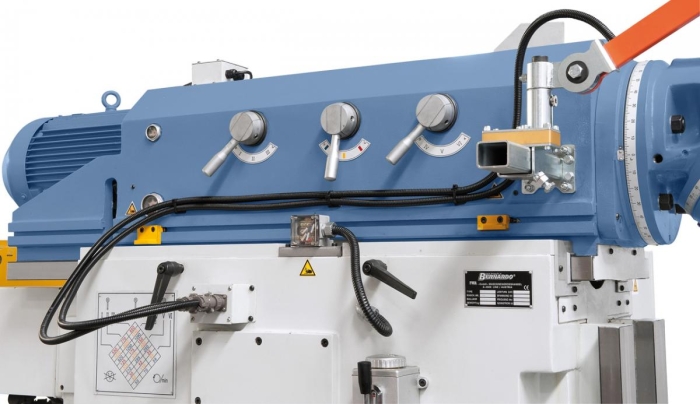

- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Gehärtete, nitrierte und geschliffene Zahnräder, im Ölbad laufend
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben

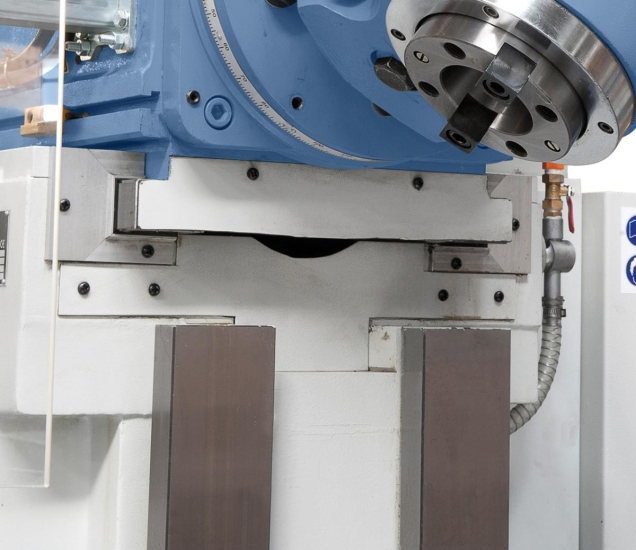

- Großdimensionierte Schwalbenschwanzführung in der x-Achse, Rechteckführung in der y- und z- Achse gewährleisten erhöhte Stabilität
Lieferumfang:

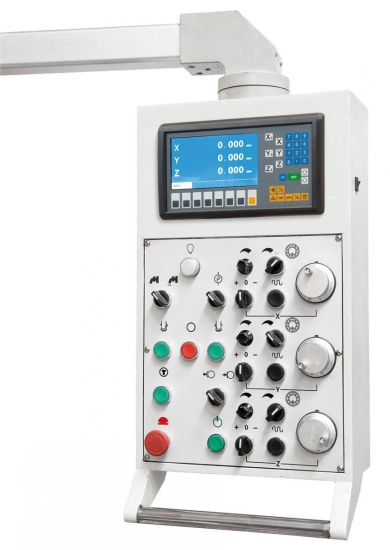

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Elektronische Handräder
- Anzugsspindel
- Kühlmitteleinrichtung
- Kühlmittelwanne
- LED-Maschinenleuchte

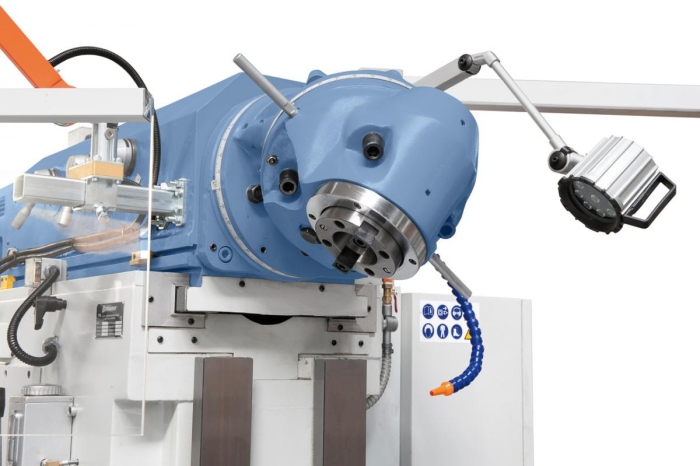

- Universalfräskopf
- Universelle Schutzeinrichtung
- Spindelbremse
- Kugelumlaufspindeln in allen Achsen
- Automatische Zentralschmierung
- Kombi-Aufsteckfräsdorn
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B53-2012 Maschinenschuh NE 160
B28-1003 Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
B28-2122 Hochdruck-Maschinenschraubstock PHV 200
B26-1012 Fräser-Spannzangenfutter-Set ER40, ISO 50, 3 - 25 mm
B27-1003 Horizontal- und Vertikalrundtisch HV 12
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
B28-2091 Hydraulischer Maschinenschraubstock VH 200
