- Produktbeschreibung

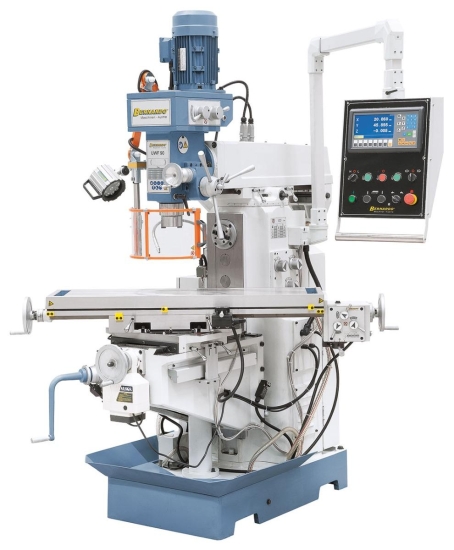

Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau.
Technische Daten:
Tischgröße: | 1270 x 280 mm |
Spindelaufnahme: | ISO 40 |
Spindeldrehzahl vertikal: | 8 x 115 - 1750 U/min |

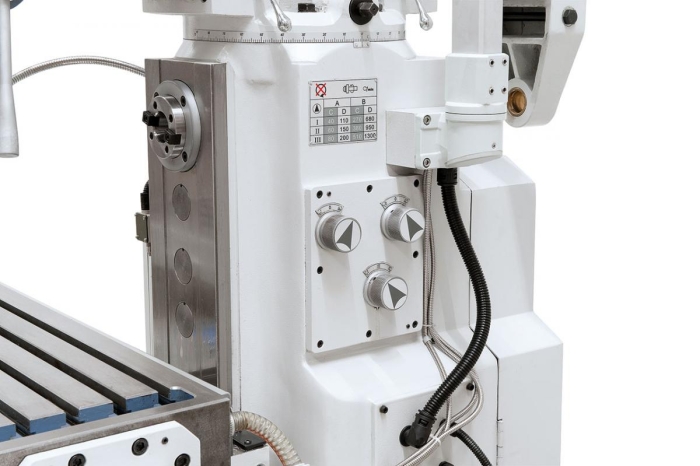

Spindeldrehzahl horizontal: | 12 x 40 - 1300 U/min |
Pinolenhub: | 125 mm |
Verfahrweg (x / y / z): | 750 mm / 230 mm / 300 mm |
Abstand Spindel / Tisch: | 35 - 350 mm |
Ausladung: | 170 - 750 mm |
Tisch schwenkbar: | -45° bis +45° |

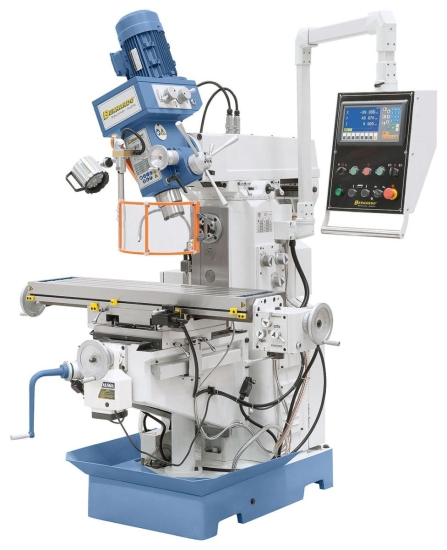

Spindelkopf Schwenkbereich: | -90° bis +90° |
Vorschubbereich längs: | 8 x 32 - 700 mm/min |
Eilgang z-Achse: | 660 mm/min |
T-Nutengröße: | 14 mm |
Motorleistung vertikal: | 0,85 / 1,5 kW |
Motorleistung horizontal: | 2,2 kW |
Maschinenabmessung (B x T x H): | 1750 x 1500 x 2200 mm |
Gewicht ca.: | 1300 kg |
* manuell
Beschreibung:
- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen

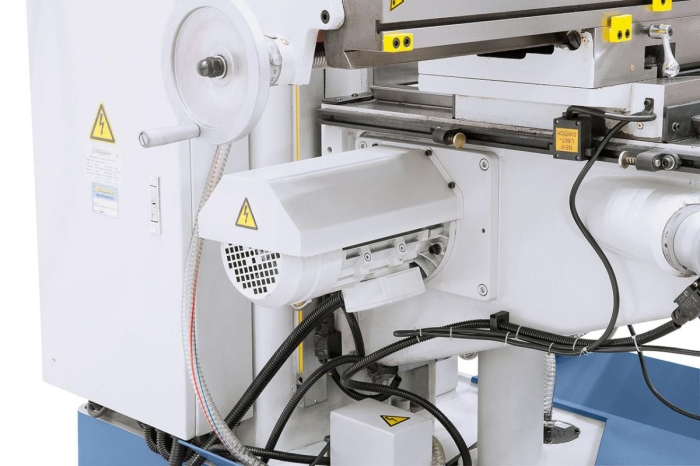

- Positioniermotor für z-Achse im Lieferumfang enthalten
- Großer Drehzahl- und Vorschubbereich
- Optimal geeignet für Einzel- und Kleinserien
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
Lieferumfang:

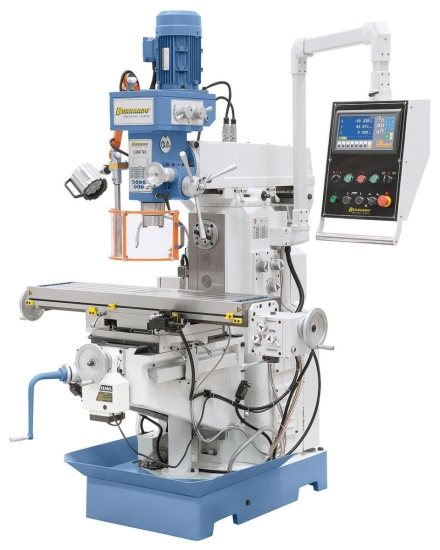

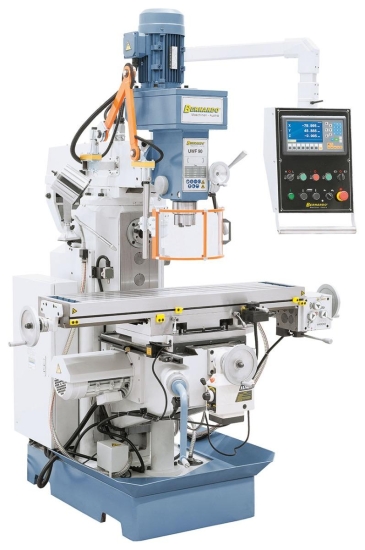

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Automatischer Tischvorschub in x- und y-Achse
- Positioniermotor in z-Achse
- Adapter ISO 40/B 18, ISO 40/MK 3
- Reduzierhülse MK 3 / 2

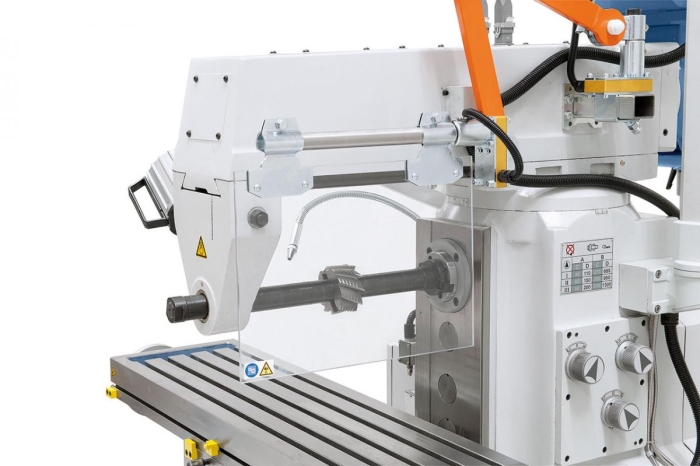

- Langer Fräsdorn 27 mm
- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Bedienwerkzeug
