- Produktbeschreibung

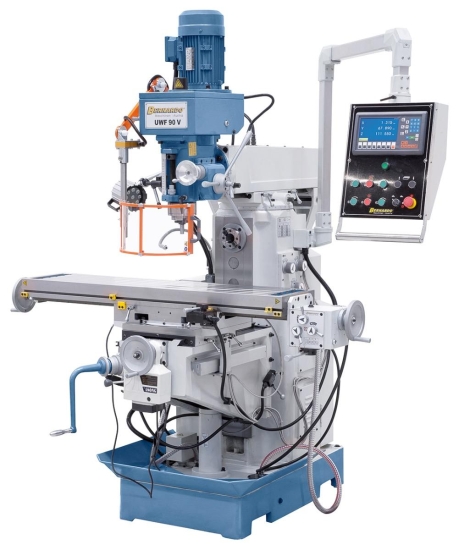

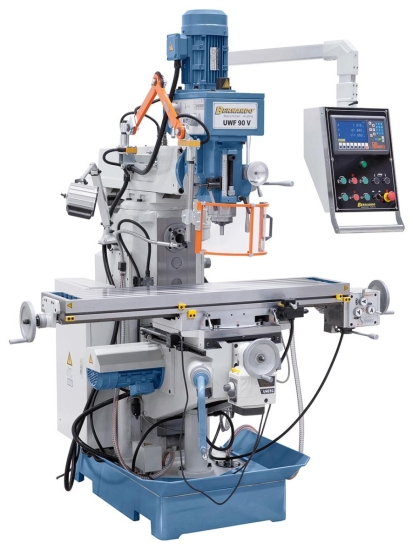

Die Universalfräsmaschine UWF 90 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung. Weiters ist dieses Modell mit einem automatischen Pinolenvorschub ausgestattet.
Technische Daten:

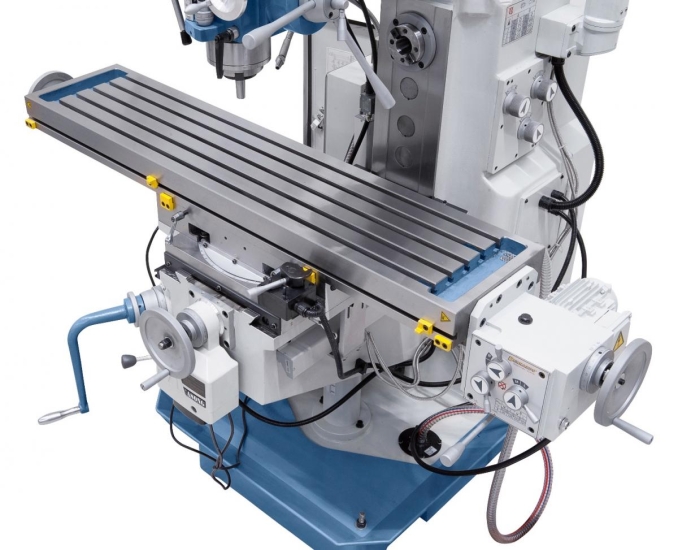

Tischgröße: | 1270 x 280 mm |
Spindelaufnahme: | ISO 40 |
Spindeldrehzahl vertikal: | 90 – 2000 U/min |
Spindeldrehzahl horizontal: | 40 – 1300 U/min |
Pinolenhub: | 120 mm |
Pinolenvorschub: | 0,08 / 0,15 / 0,25 mm/U |
Verfahrweg längs (x): | 750 mm |
Verfahrweg quer (y): | 230 mm |
Verfahrweg vertikal (z): | 300 mm |
Ausladung: | 240 – 740 mm |

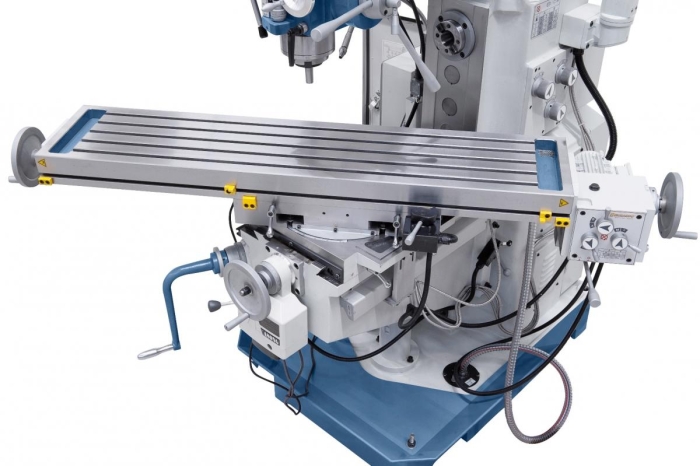

Tisch schwenkbar: | -45° bis +45° |

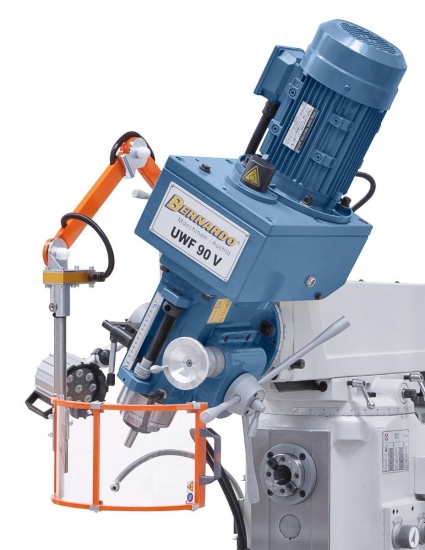

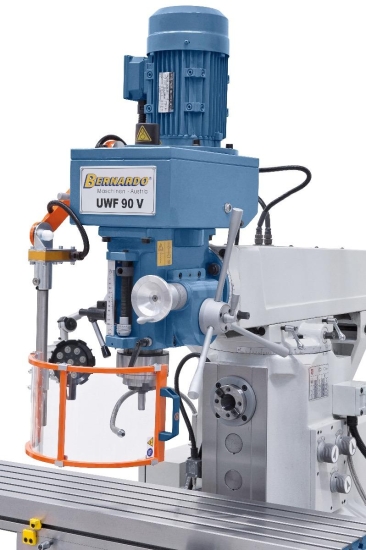

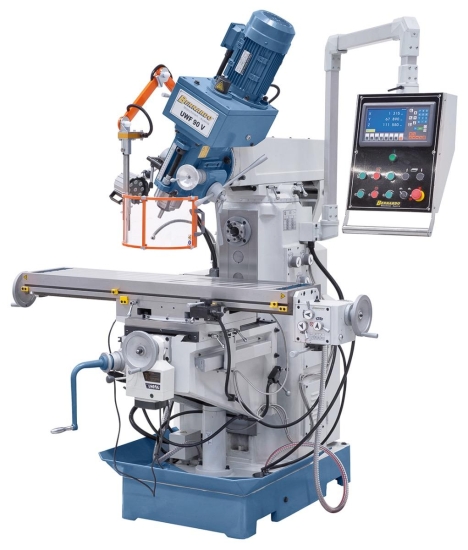

Spindelkopf Schwenkbereich: | -90° bis +90° |
Abstand Spindel / Tisch: | 125 – 425 mm |
Vorschubbereich längs: | 32 – 700 mm/min |
Eilgang z-Achse: | 660 mm/min |
T-Nutengröße: | 14 mm |
Motorleistung vertikal: | 2,2 kW |
Motorleistung horizontal: | 2,2 kW |
Maschinenabmessung (B x T x H): | 1750 x 1500 x 2200 mm |
Gewicht ca.: | 1310 kg |
Manuell
Beschreibung:
- Vielseitige Anwendungsmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung,...
- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
- Positioniermotor für z-Achse im Lieferumfang enthalten
- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Optimal geeignet für Einzel- und Kleinserien
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16

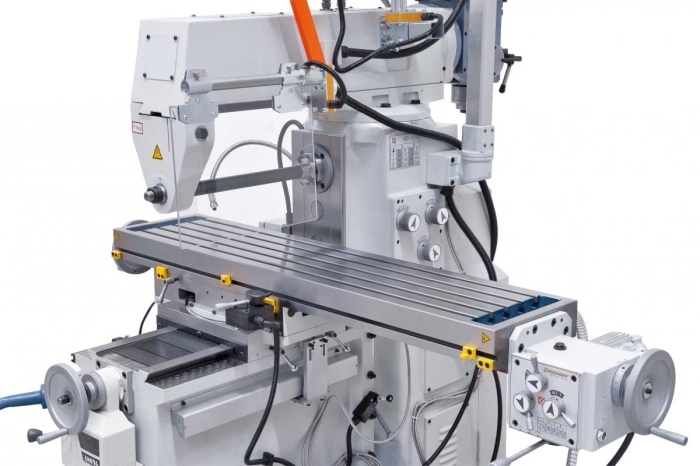

- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Adapter ISO 40 / B18, ISO 40/MK 3
- Reduzierhülse MK 3 / 2
- Langer Fräsdorn ISO 40/27 mm, ISO 40/32 mm
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Bedienwerkzeug
