- Produktbeschreibung

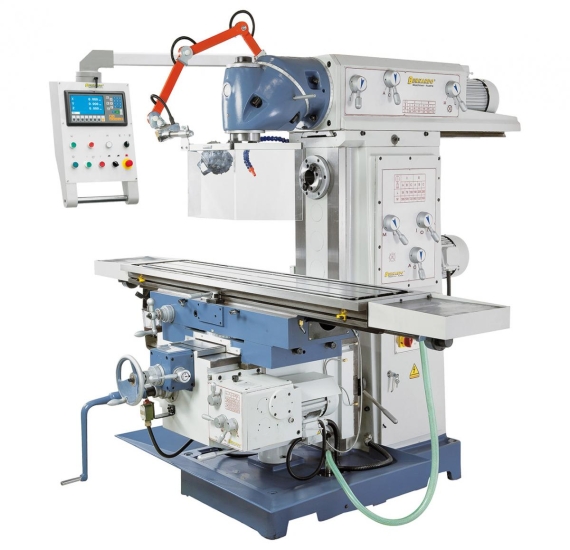

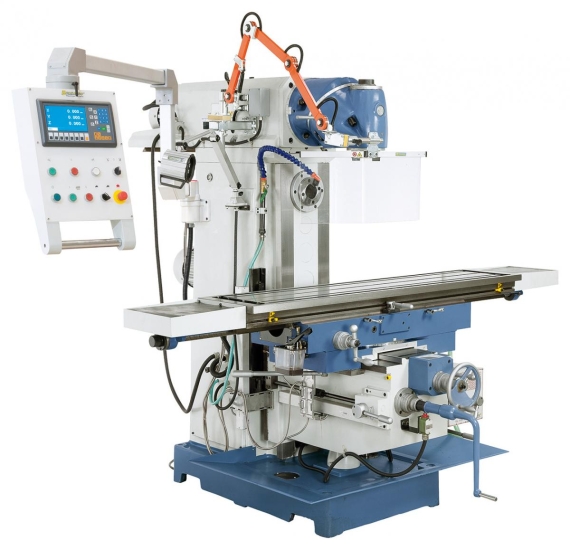

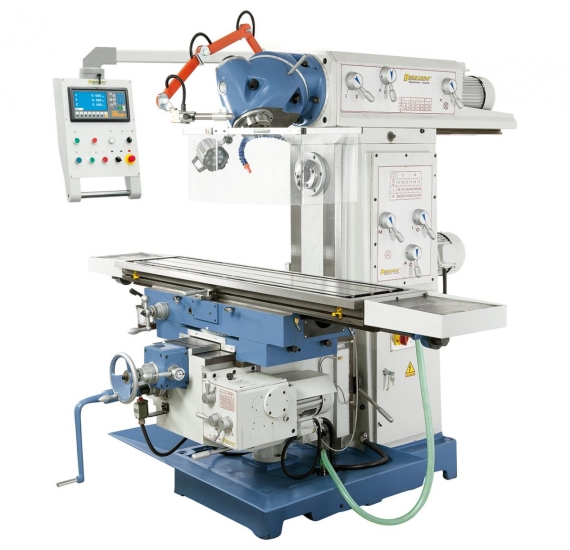

Das Modell UWF 150 ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision.
Technische Daten:
| Technische Daten | |
| Tischgröße: | 1650 x 360 mm |
| Spindelaufnahme horizontal: | ISO 50 |
| Spindelaufnahme vertikal: | ISO 50 |
| Spindeldrehzahl horizontal: | 58 - 1800 U/min |
| Spindeldrehzahl vertikal: | 60 - 1750 U/min |
| Verfahrweg längs (x): | 1350 mm |
| Verfahrweg quer (y): | 290 mm |
| Verfahrweg vertikal (z): | 390 mm |
| Abstand Spindel / Tisch: | 160 - 550 mm |
| Ausladung: | 230 - 900 mm |
| Tisch schwenkbar: | -45° bis +45° |
| Vorschubbereich längs / quer: | 22 - 420 / 22 - 393 mm/min |
| Vorschubbereich vertikal: | 10 - 168 mm/min |
| Eilgang x-, y- und z-Achse: | 1290 / 1208 / 513 mm/min |
| T-Nutengröße: | 14 mm |
| Motorleistung horizontal: | 4,0 kW |
| Motorleistung vertikal: | 4,0 kW |
| Maschinenabmessung (B x T x H): | 2250 x 2000 x 1995 mm |
| Gewicht ca.: | 2250 kg |
Beschreibung:

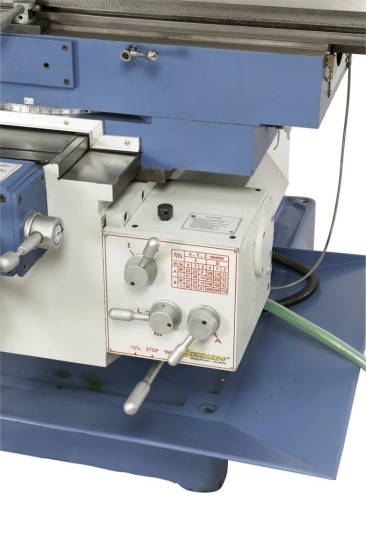

- Serienmäßig mit 8 automatischen Vorschüben in allen 3 Achsen ausgestattet
- Horizontalspindel für erweiterten Einsatzbereich

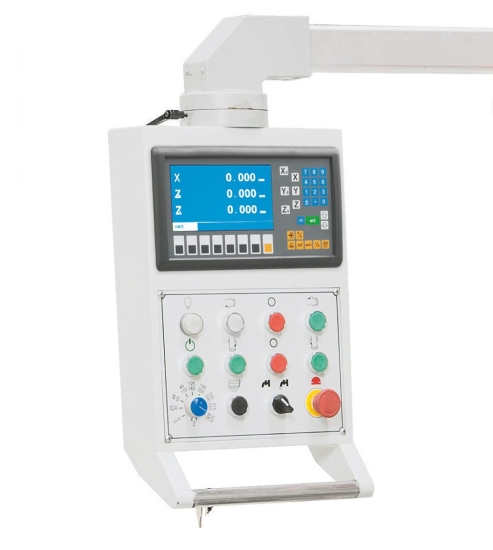

- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- x-Achsenverstellung des Tisches erfolgt an der Vorderseite

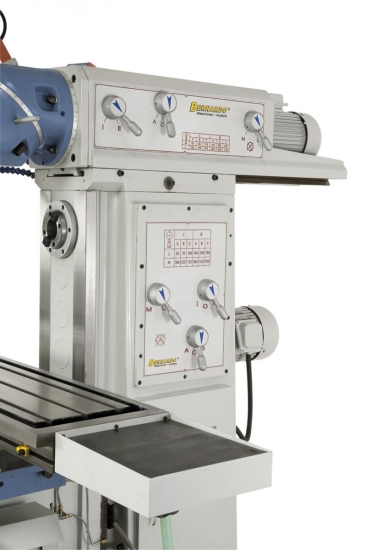

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Serienmäßig mit 3-Achs-Digitalanzeige ausgestattet
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

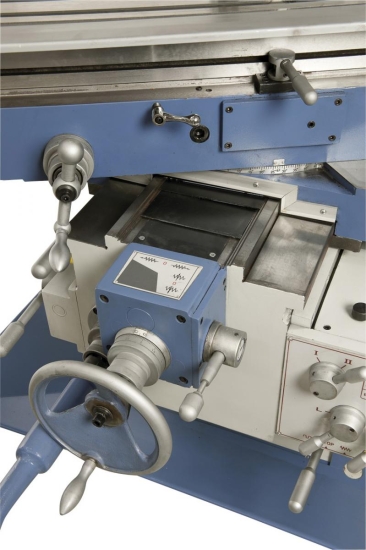

- Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne
- Bedienwerkzeug
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Zentralschmierung für x-, y- und z-Achse
- Vorschub für x-, y- und z-Achse
Lieferbares Sonderzubehör:
B28-2121 Hochdruck-Maschinenschraubstock PHV 160
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B53-2011 Maschinenschuh NE 120
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2087 Weitspann-Maschinenschraubstock FJ 150
B42-1087 Planfräser 75° - diam. 125 mm
B27-1046 Halbuniversal-Teilkopf BS-1
B26-1012 Fräser-Spannzangenfutter-Set ER40, ISO 50, 3 - 25 mm
B25-1020 Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4
B42-1087 Planfräser 75° - diam. 125 mm
