- Produktbeschreibung

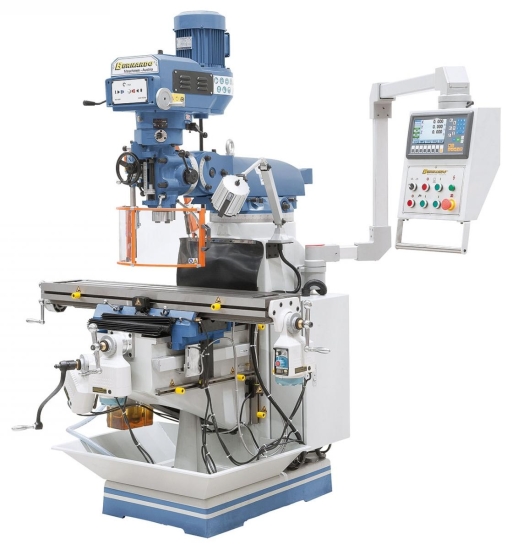

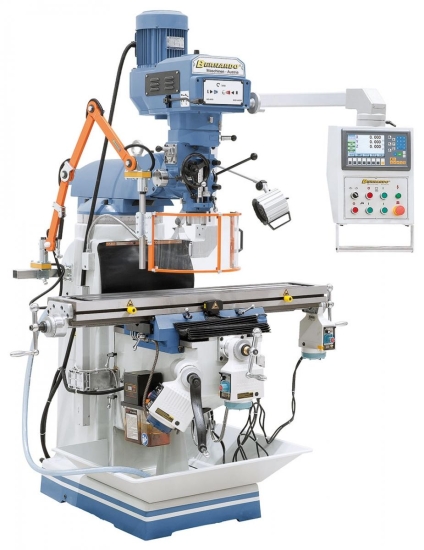

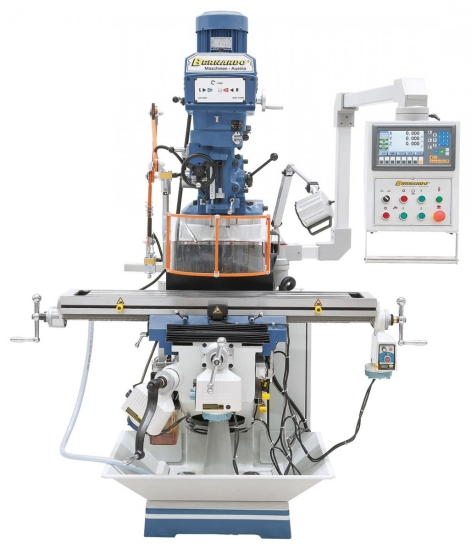

Durch die Vielzahl der Einstellmöglichkeiten des Fräskopfes der robusten und stabilen Mehrzweckfräsmaschine ist dieses Modell für Bohr- und Fräsarbeiten in der Einzelteilfertigung, Reparatur und im Ausbildungsbereich von leichten und mittelschweren Werkstücken optimal geeignet.
Technische Daten:
| Tischgröße: | 1245 x 230 mm |
| Spindelaufnahme: | ISO 40 |
| Spindeldrehzahl, stufenlos: | 60 - 4200 U/min |
| Pinolenvorschub: | 0,038 / 0,076 / 0,152 mm/U |
| Pinolenhub: | 125 mm |
| Verfahrweg längs (x): | 690 mm |
| Verfahrweg quer (y): | 315 mm |
| Verfahrweg vertikal (z): | 310 mm |
| Ausladung: | 135 - 485 mm |

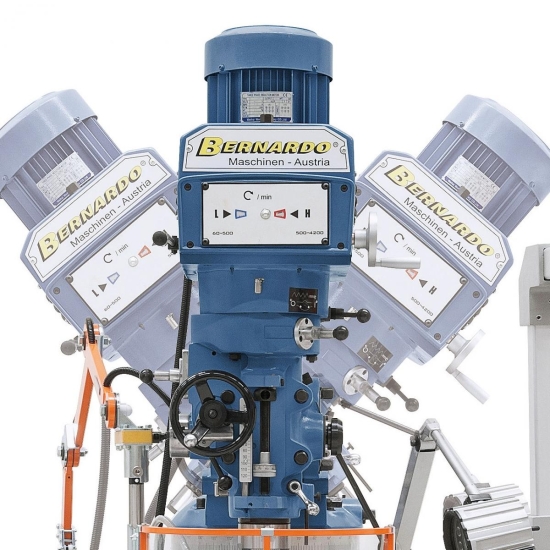

| Spindelkopf-Schwenkbereich: | -90° bis +90° |
| Spindelkopf-Kippbereich: | -45° bis +45° |
| Abstand Spindel / Tisch: | 45 - 355 mm |
| T-Nutengröße: | 16 mm |
| Motorleistung: | 2,2 kW |
| Maschinenabmessung (B x T x H): | 1700 x 1750 x 2120 mm |
| Gewicht ca.: | 1023 kg |
Beschreibung:
- Arbeitstisch mit großer Aufspannfläche, Oberfläche gehärtet und geschliffen
- Stufenlos regelbare Spindeldrehzahl mit mechanischer Spindelbremse

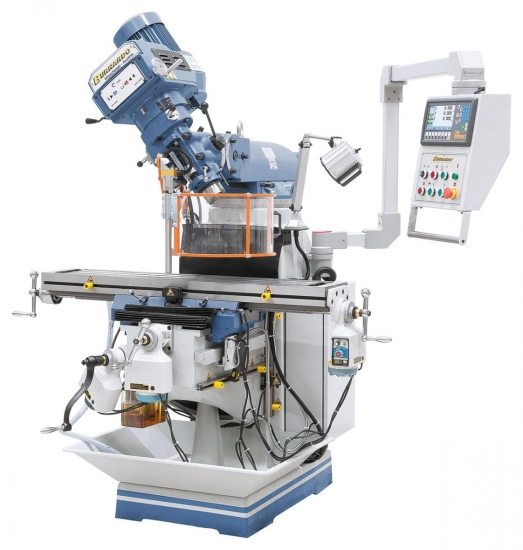

- Universell einsetzbarer Fräskopf, dreh-, schwenk- und kippbar

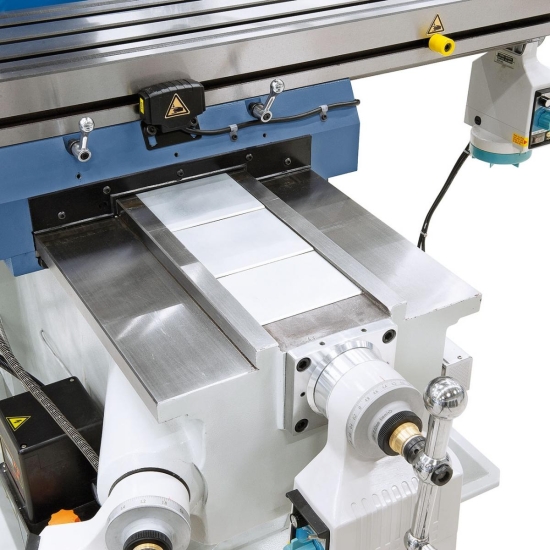

- Gehärtete und geschliffene Führungsbahnen in allen Achsen
- Serienmäßig mit 3 automatischen Pinolenvorschüben
- Hartverchromte Pinole mit Mikrometer-Tiefenanschlag
- Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- Kühlmitteleinrichtung
- LED-Maschinenleuchte

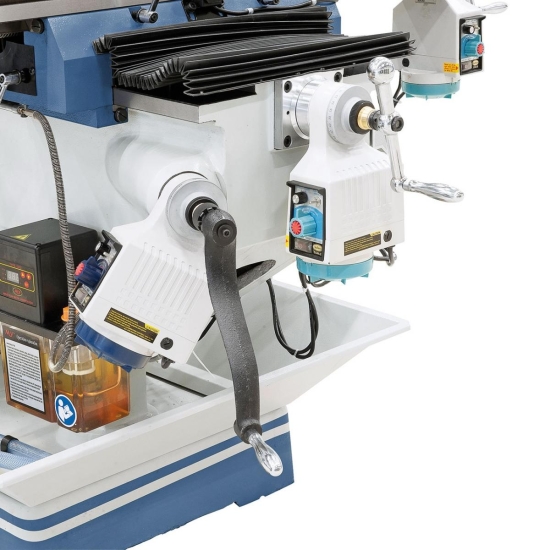

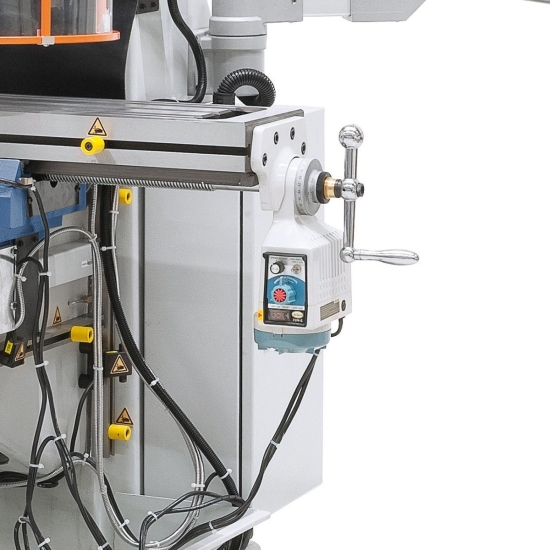

- Vorschubapparat für x-, y- und z-Achse
- Elektrische Zentralschmierung
- Verstellbare Schutzeinrichtung
- Kühlmittelwanne
Lieferbares Sonderzubehör:
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B53-2011 Maschinenschuh NE 120
B28-1002 Spannwerkzeugsortiment 58-tlg., 16 mm, M 14
B28-2087 Weitspann-Maschinenschraubstock FJ 150
B27-1046 Halbuniversal-Teilkopf BS-1
B27-1002 Horizontal- und Vertikalrundtisch HV 10
B53-1000A Pneumatische Werkzeugklemmung PD-150 inkl. Montage
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
B28-2089 Hydraulischer Maschinenschraubstock VH 125
