- Produktbeschreibung

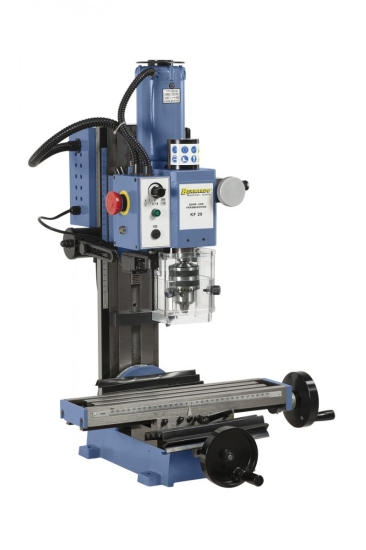

Die präzise Fräsmaschine KF 20 ist für Bohr-, Fräs- und Senkarbeiten bei kleinen Werkstücken bestens geeignet. Durch die kleine und vibrationsfreie Bauweise findet dieses Modell beim anspruchsvollen Modellbauer ihren Einsatzbereich.
Technische Daten:
| Bohrleistung in Stahl: | 13 mm |
| Stirnfräser max.: | 30 mm |
| Schaftfräser max.: | 16 mm |
| Ausladung: | 165 mm |
| Abstand Spindel / Tisch: | 100 - 290 mm |
| Spindeldrehzahl, stufenlos: | L= 0 - 1000 rpm H= 0 - 2500 rpm |
| Spindelaufnahme: | MK 3 |
| Tischgröße: | 385 x 90 mm |
| Verfahrwege (x / y): | 235 / 100 mm |
| Fräskopf schwenkbar: | -45° bis +45° |
| Höhenverstellung Fräskopf: | 190 mm |
| T-Nutengröße: | 12 mm |
| Motor-Abgabeleistung S1 100%: | 0,35 kW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 0,55 kW / 230 V |
| Maschinenabmessung (B x T x H): | 510 x 550 x 760 mm |
| Gewicht ca.: | 50 kg |
Beschreibung:
- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild

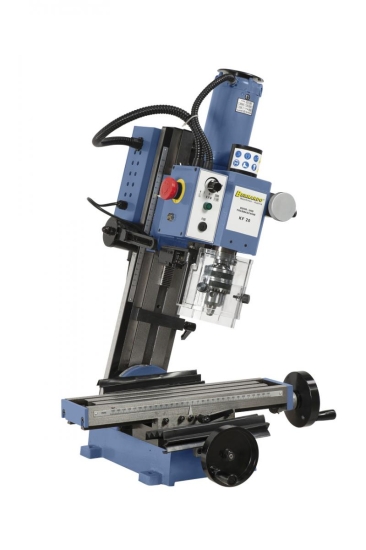

- Schwenkbarer Fräskopf für erweiterten Einsatzbereich (-45° bis +45°)
- Elektronisch stufenlos regelbarer Antrieb
- Großer Drehzahlbereich (2 Stufen) von 0 - 2500 rpm

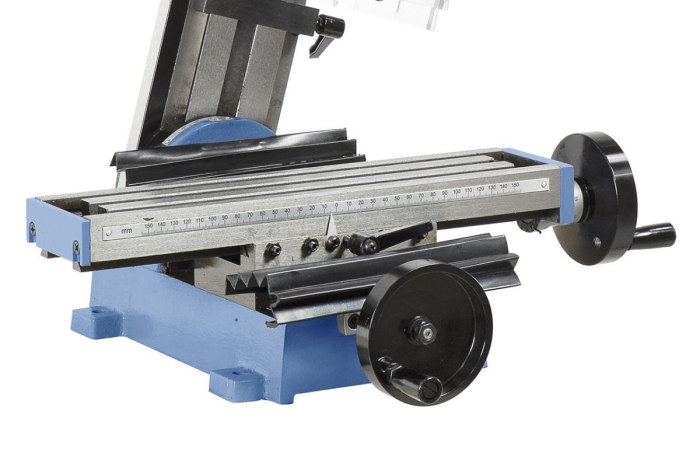

- Schwalbenschwanzführung in x-, y- und z-Achse
- Bohrtiefe leicht ablesbar über Skala

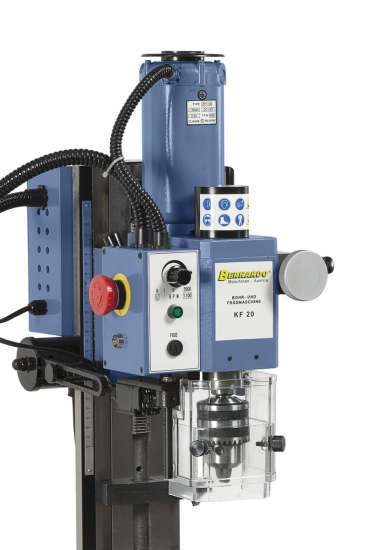

- Frässpindel mit präziser Feinzustellung
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Lieferbares Sonderzubehör:
B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10
B42-1005 Satz Schaftfräser 4 - 16 mm, 7-tlg.
B56-1005 Modell BF 1
B27-1030 Horizontal- und Vertikalrundtisch RT 3
B42-1019 TITAN-Schaftfräserkassette 12-tlg.
B28-2046 Schnellspannschraubstock SP 80
B42-1022 Kombi-Fräserkassette, TiN-beschichtet 12-tlg.
B24-1081 Schnellspann-Bohrfutter 1 - 13 mm / B 16
B26-1016 Spannzangenset MK 3, 4 - 16 mm, 7-tlg.
B28-2025 Präzisions-Maschinenschraubstock PS 50
B42-1022 Kombi-Fräserkassette, TiN-beschichtet 12-tlg.
