Produktbeschreibung

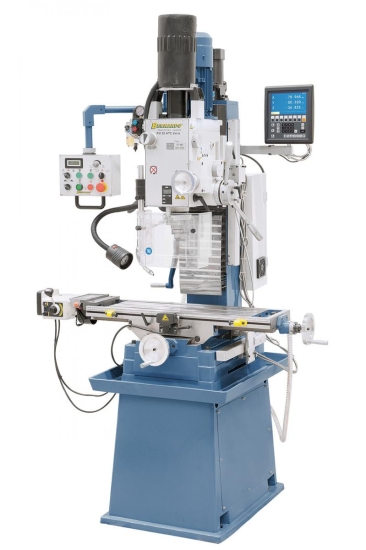

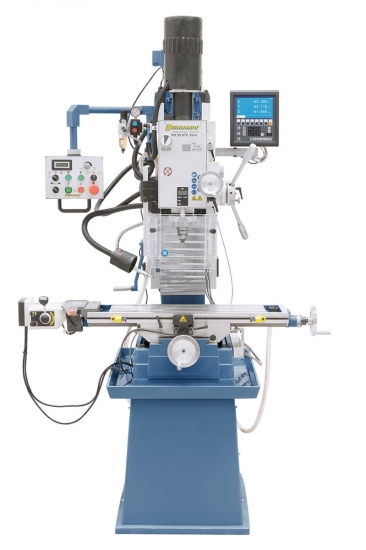

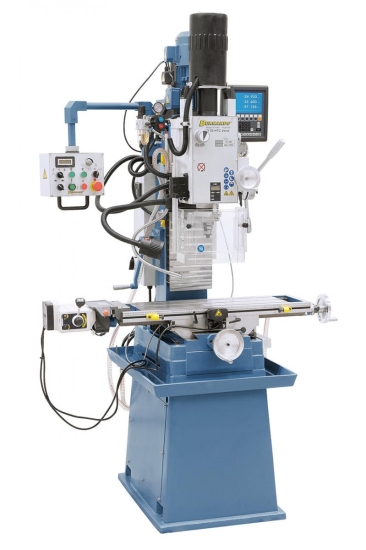

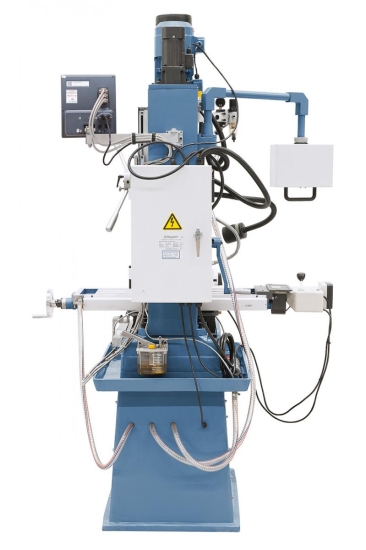

Bohr- und Fräsmaschine mit pneumatischer Werkzeugklemmung
Technische Daten:
| Technische Daten | |
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 220 mm |
| Spindeldrehzahl, stufenlos: | 75 – 480 / 425 – 2750 U/min |
| Spindelaufnahme: | ISO 30 |
| Pinolenhub: | 125 mm |

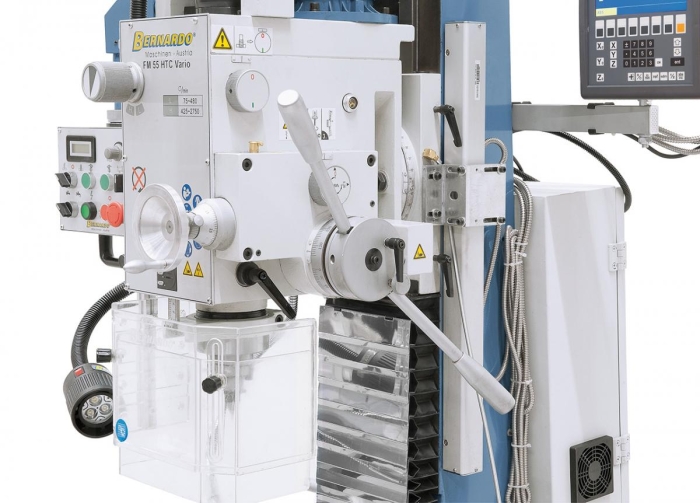

| Pinolenvorschub: | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße / T-Nutengröße: | 800 x 240 mm / 14 mm |
| Verfahrweg (x / y): | 420 / 200 mm |
| Fräskopf schwenkbar: | -60° bis +60° |
| Abstand Spindel / Tisch: | 95 - 485 mm |
| Höhenverstellung Fräskopf: | 390 mm |
| Hubmotor: | 90 W |
| Motorleistung: | 1,5 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1270 x 960 x 2120 mm |
| Gewicht ca.: | 455 kg |
Beschreibung:
- Kurze Umrüstzeiten durch serienmäßige pneumatische Werkzeugklemmung
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung

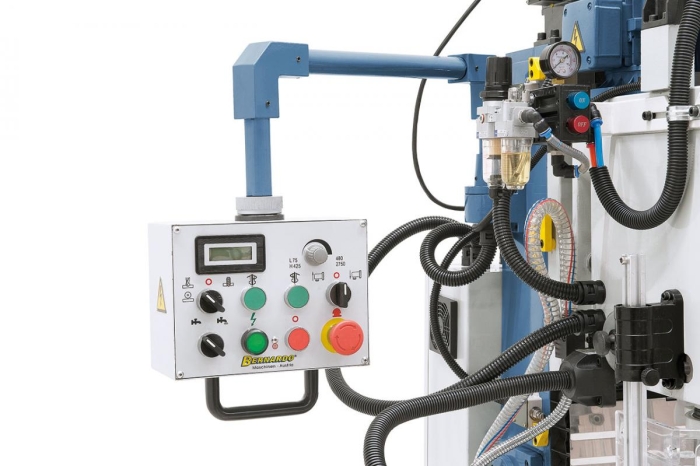

- Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub

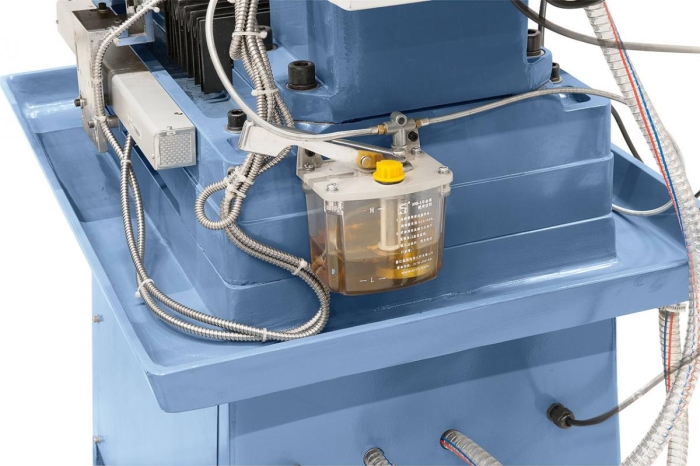

- Manuelle Zentralschmierung für alle Führungsbahnen
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn ISO 30 – B 16
- Anzugsspindel M 16
- Adapter ISO 30 / MK 2
- Kombi-Aufsteckfräsdorn ISO 30 / 27 mm
- Automatischer Pinolenvorschub
- Pneumatische Werkzeugklemmung
- Höhenverstellbare Schutzabdeckung
- Hubmotor für Fräskopf
- Zentralschmierung

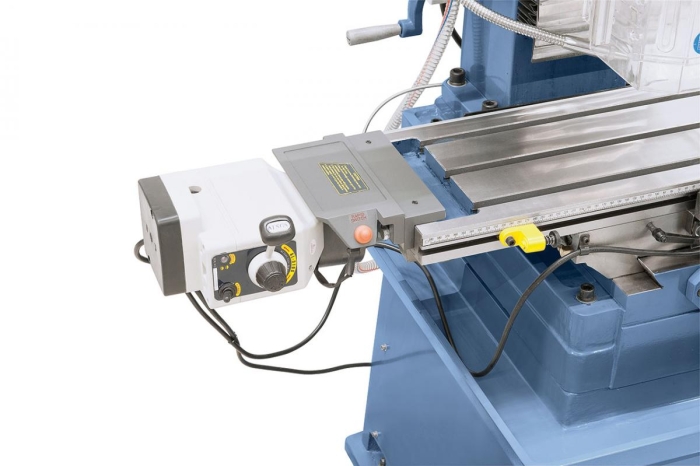

- x-Achsenvorschub AL 450 D
- Frequenzumrichter Delta VFD-E
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
Lieferbares Sonderzubehör:
B32-1060 Kantentaster SOE 20 S
B32-1070 2D-Taster
B35-1000 Präzisions-Winkellehrensatz 10-tlg.
B35-1020 Parallelunterlagensatz 28-tlg.
B35-1025 Wellenförmige Parallelunterlagen 18-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
