- Produktbeschreibung

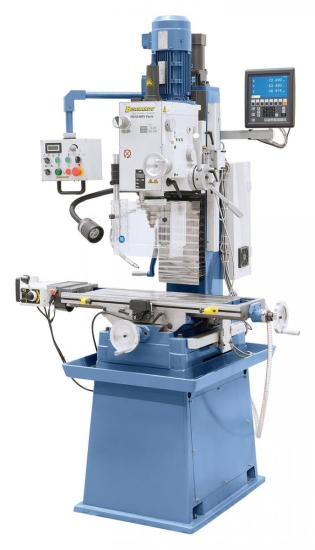

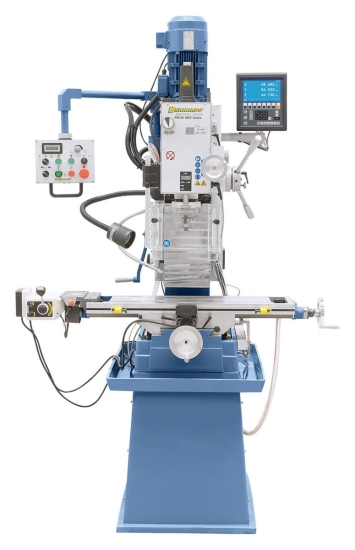

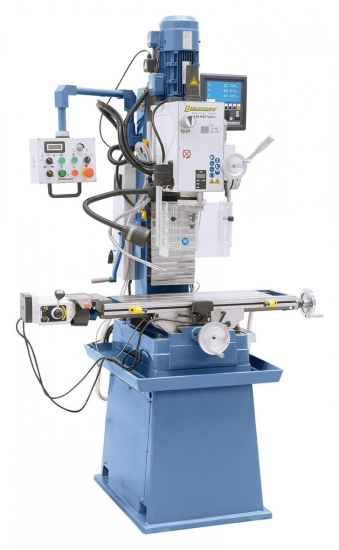

Die Bohr- und Fräsmaschine FM 55 HSV Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Die Maschine bietet vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw. Sie verfügt über eine schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang und ist serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung ausgestattet.
| Technische Daten: | |
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 220 mm |
| Spindeldrehzahl, stufenlos: | 75 – 480 / 425 – 2750 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 125 mm |

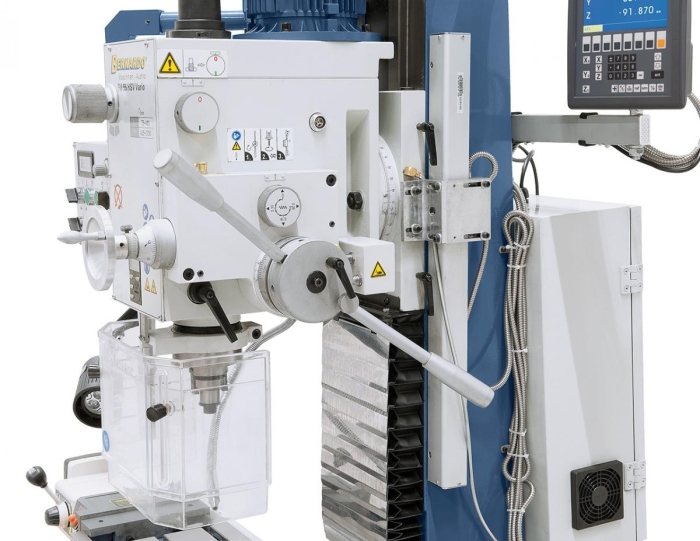

| Pinolenvorschub: | 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße: | 800 x 240 mm |
| Verfahrweg (x / y): | 420 / 200 mm |
| Fräskopf schwenkbar: | -60° bis +60° |
| Abstand Spindel / Tisch: | 95 - 485 mm |
| Höhenverstellung Fräskopf: | 390 mm |
| T-Nutengröße: | 14 mm |
| Hubmotor: | 90 W |
| Motor-Abgabeleistung S1 100%: | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1270 x 960 x 2120 mm |
| Gewicht ca.: | 445 kg |
Beschreibung:

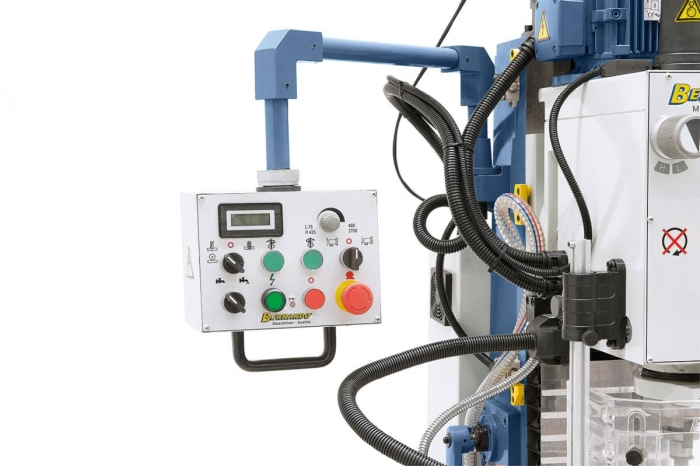

- Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.

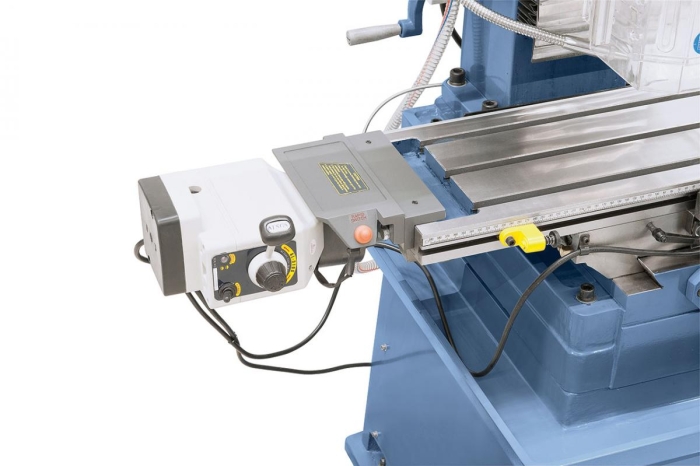

- Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
- Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 – B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung

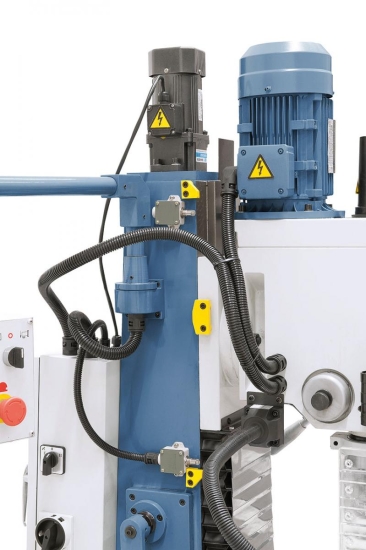

- Hubmotor für Fräskopf

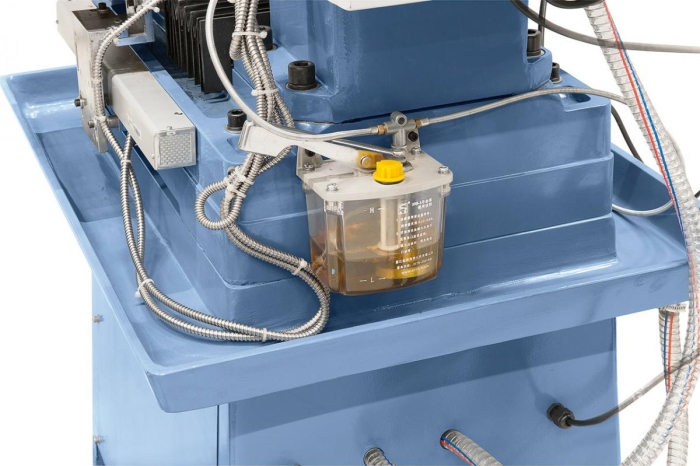

- Zentralschmierung
- x-Achsenvorschub AL 450 D
- Frequenzumrichter Delta VFD-E
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B32-1060 Kantentaster SOE 20 S
B32-1070 2D-Taster
B35-1000 Präzisions-Winkellehrensatz 10-tlg.
B35-1020 Parallelunterlagensatz 28-tlg.
B35-1025 Wellenförmige Parallelunterlagen 18-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B27-1033 Horizontal- und Vertikalrundtisch RT 5
