- Produktbeschreibung

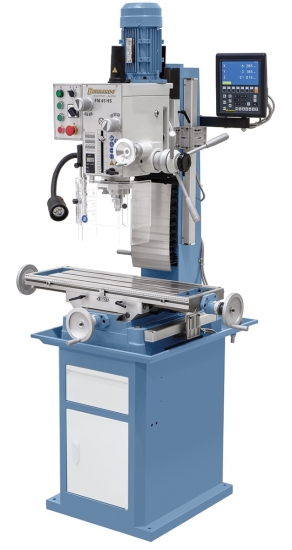

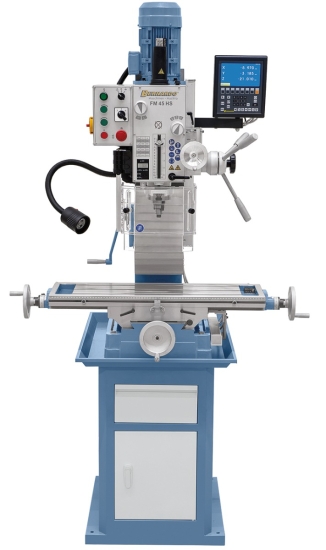

Das Modell FM 45 HS ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Technische Daten:
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 220 mm |
| Spindeldrehzahl: | (12) 75 - 3200 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 125 mm |
| Tischgröße: | 800 x 240 mm |
| Verfahrweg (x / y): | 555 / 225 mm |
| Fräskopf schwenkbar: | -60° bis +60° |
| Abstand Spindel / Tisch: | 60 - 485 mm |
| Höhenverstellung Fräskopf: | 425 mm |
| T-Nutengröße: | 14 mm |

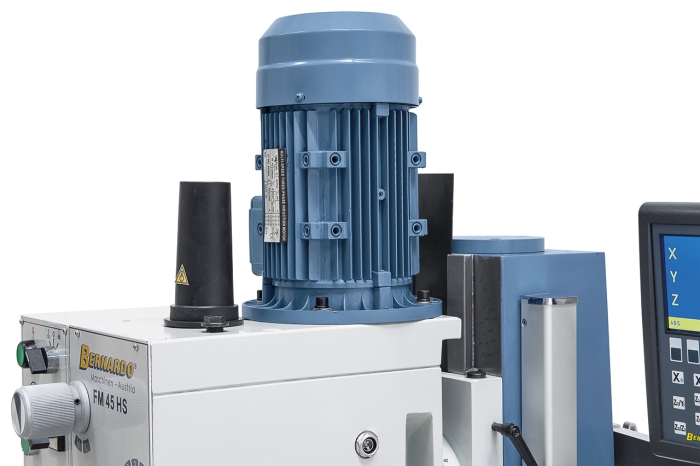

| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1140 x 770 x 1500 mm |
| Gewicht ca.: | 287 kg |
* ohne Untergestell
Beschreibung:

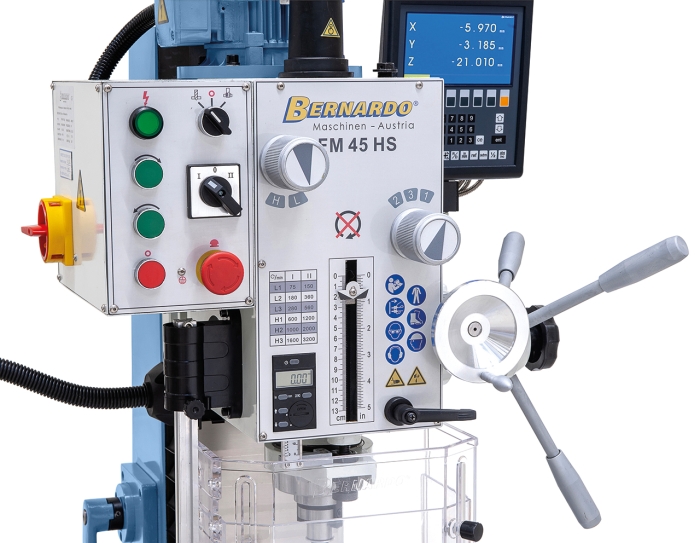

- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden

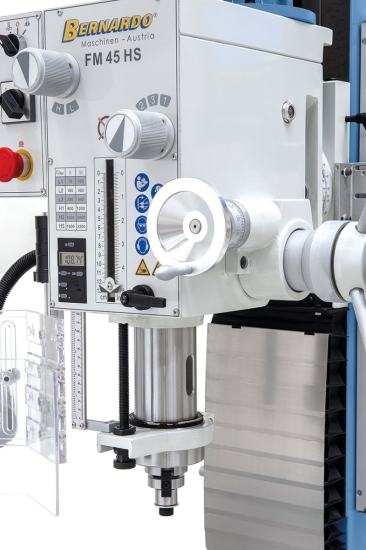

- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

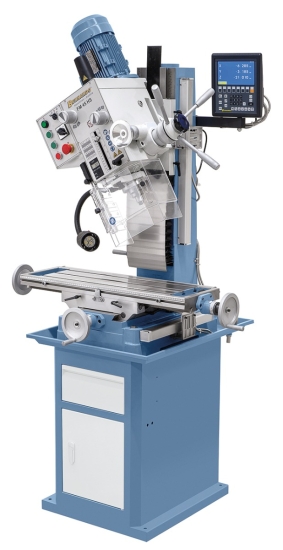

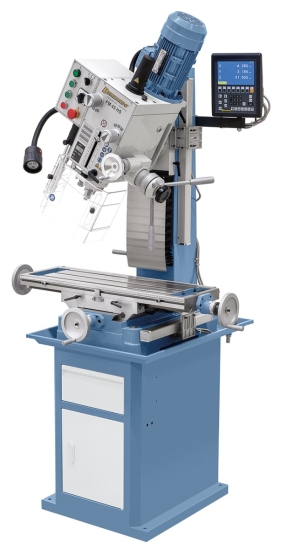

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.

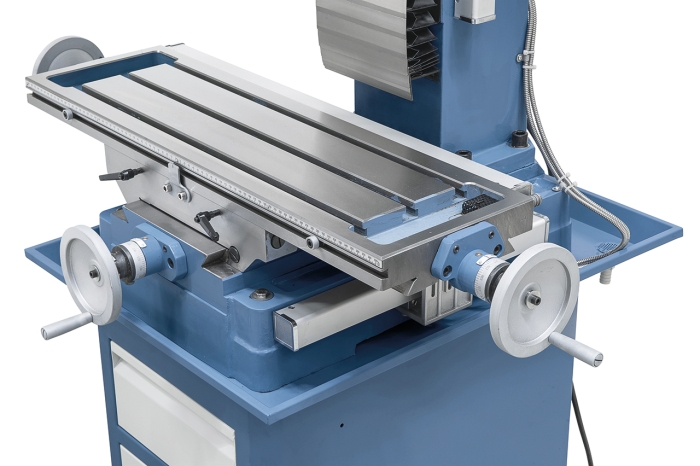

- Massiver großer Kreuztisch, präzise oberflächenbearbeitet
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
Lieferumfang:

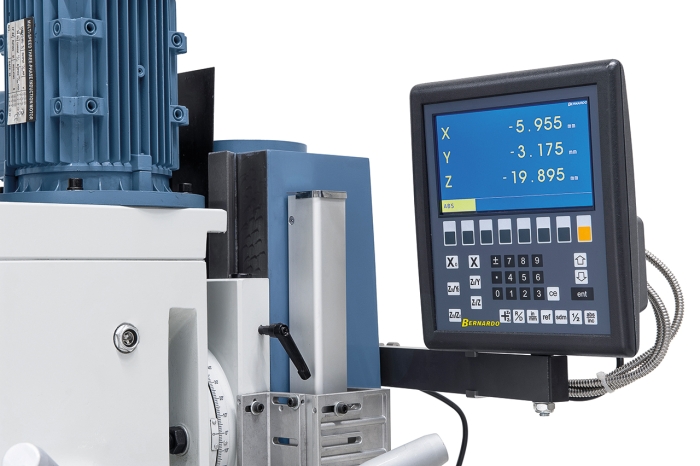

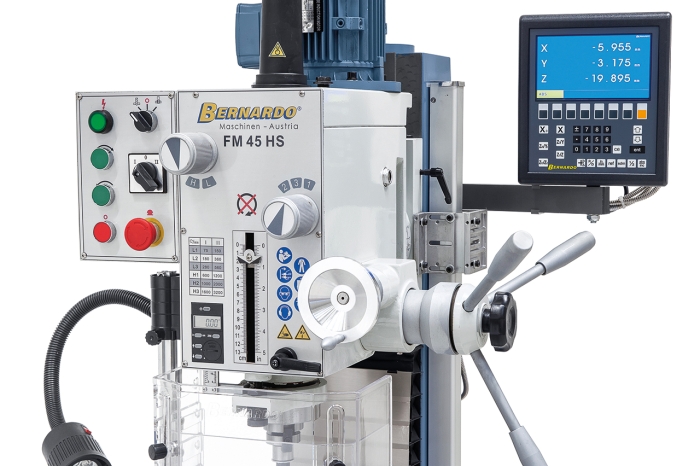

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm

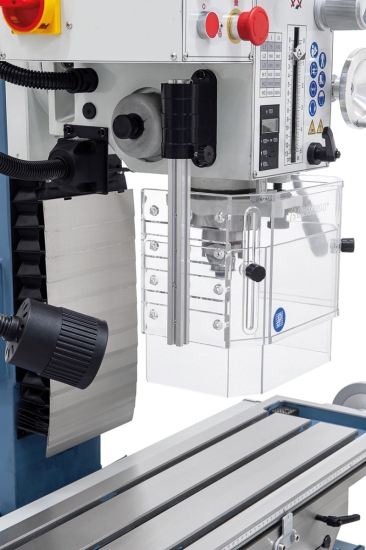

- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige

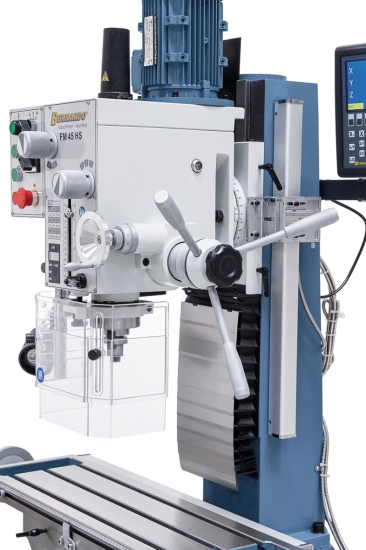

- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B24-1091 Gewindeschneidapparat MK 4, M 3 - M 12
B25-1020 Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen
B26-1007 Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg.
B27-1000 Horizontal- und Vertikalrundtisch HV 6
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B27-1045 Halb-Universal-Teilkopf BS-0
B28-1001 Spannwerkzeugsortiment 58-tlg. 14 mm, M 12
B28-2033 2-Achs-Präzisionsschraubstock PTS 100
B28-2081 Maschinenschraubstock KV 125
B28-2086 Weitspann-Maschinenschraubstock FJ 125
B32-1061 Kantentaster SOE 20 L mit Leuchtanzeige L 158 mm
B32-1070 2D-Präzisions-Zentriergerät
B35-1020 Parallelunterlagen-Satz 28-tlg.
B41-1051 Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg.
B42-1016 Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.
B42-1020 TITAN-Fräserkassette 3 - 20 mm, 20-tlg.
B42-1022 Kombi-Fräserkassette, TiN-beschichtet, 3 - 12 mm, 12-tlg.
B42-1056 Plan- und Eckfräser diam. 40 mm / B 16
B42-1059 Plan- und Eckfräser diam. 80 mm / B 27
B51-1003 Universal-Kühlmitteleinrichtung 10 Liter (Selbstmontage) 230 V
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, 5 l Kanister

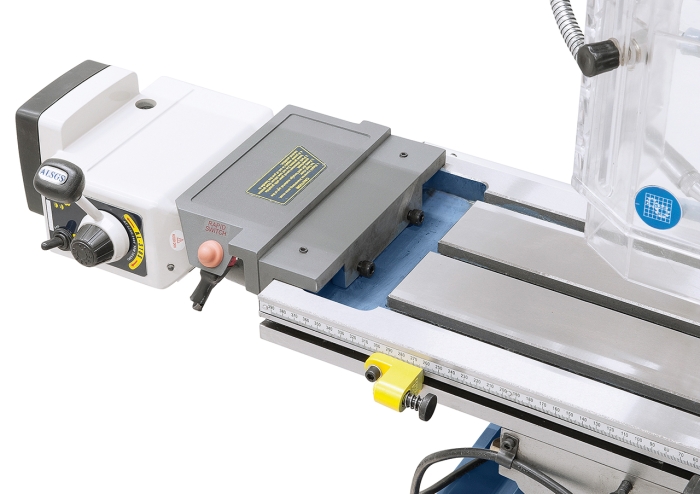

B53-1004 Automatischer Frästischvorschub AL 450 D für x-Achse
B56-1015 Untergestell Modell BF 3 mit Spänewanne
B56-1017 Untergestell Modell BF 3 Deluxe mit Spänewanne
B56-1016 Untergestell Modell BF 6 mit Kühlmittelwanne
