- Produktbeschreibung
Produktbeschreibung

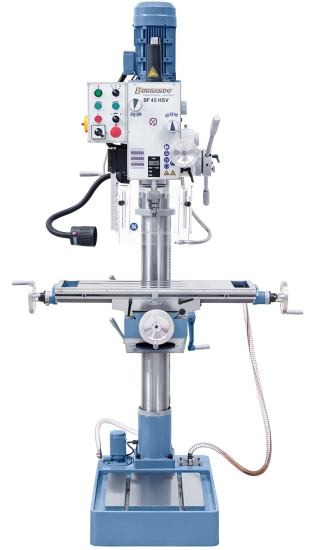

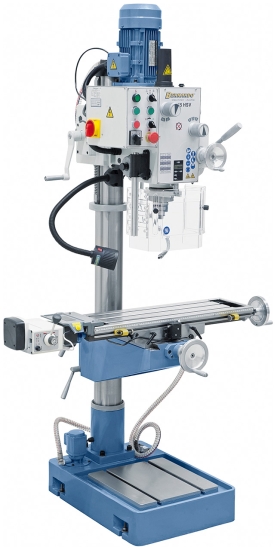

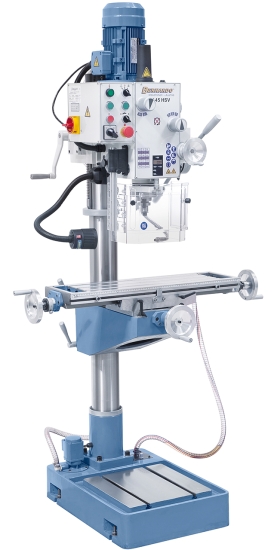

Bohr- und Fräsmaschine mit Pinolenvorschub
Technische Daten:
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 280 mm |
| Spindeldrehzahl: | (12) 75 – 3200 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 120 mm |
| Pinolenvorschub: | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße: | 730 x 210 mm |
| T-Nutengröße: | 14 mm |
| Abstand Spindel / Tisch max.: | 640 mm |
| Abstand Spindel / Bodenplatte max.: | 1190 mm |
| Verfahrweg (x / y): | 495 / 200 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Höhenverstellung Fräskopf: | 260 mm |
| Säulendurchmesser: | 115 mm |
| Arbeitsfläche Bodenplatte: | 365 x 375 mm |
| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T X H): | 1070 x 800 x 2060 mm |
| Gewicht ca.: | 362 kg |
Beschreibung:
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

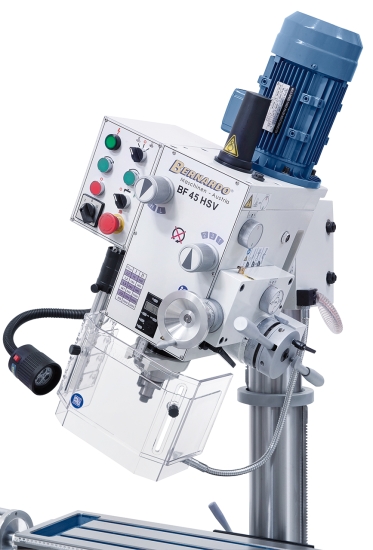

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Lieferumfang:
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung

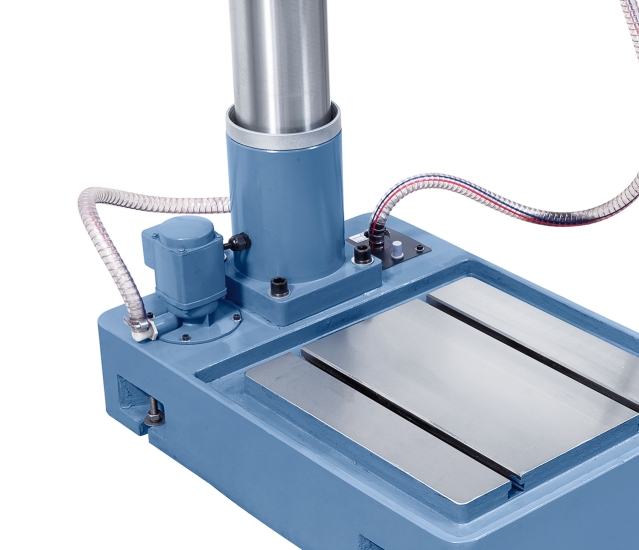

- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B32-1060 Kantentaster SOE 20 S
B32-1070 2D-Taster
B35-1000 Präzisions-Winkellehrensatz 10-tlg.
B35-1020 Parallelunterlagensatz 28-tlg.
B35-1025 Wellenförmige Parallelunterlagen 18-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
