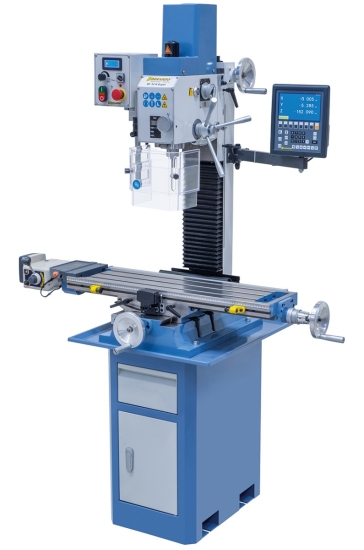

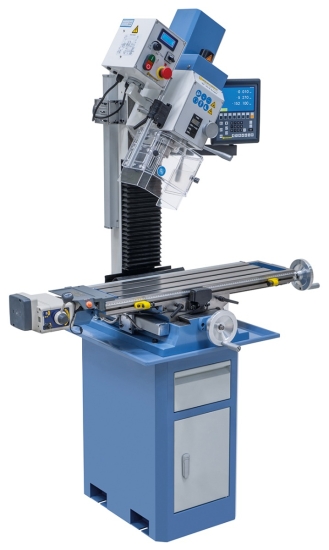

- Produktbeschreibung
Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl (50 - 3000 U/min) und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Technische Daten:
| Bohrleistung | |
| Bohrleistung in Stahl: | 30 mm |
| Stirnfräser max.: | 75 mm |
| Schaftfräser max.: | 25 mm |
| Abmessungen | |
| Ausladung: | 180 mm |
| Abstand Spindel / Tisch: | 115 - 465 mm |
| Pinolenhub: | 70 mm |
| Spindel | |
| Spindeldrehzahl, stufenlos: | 50 - 1100 / 150 - 3000 U/min |
| Spindelaufnahme: | MK 3 |
| Frästisch | |
| Tischgröße: | 840 x 210 mm |
| Verfahrweg (x / y): | 455 / 195 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Höhenverstellung Fräskopf: | 350 mm |
| T-Nutengröße: | 14 mm |
| Motor | |
| Motor-Abgabeleistung S1 100%: | 1,1 kW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 1,6 kW / 230 V |
| Abmessungen und Gewicht | |
| Maschinenabmessung (B x T x H): | 1350 x 710 x 1200 mm |
| Gewicht ca.: | 222 kg |
* ohne Untergestell
Beschreibung:

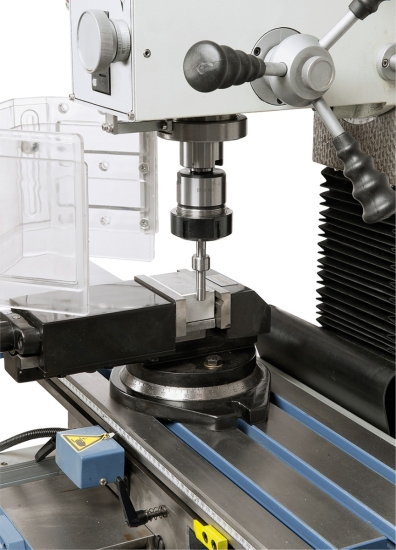

- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (<= 0,015 mm) der Pinole durch Präzisionslager

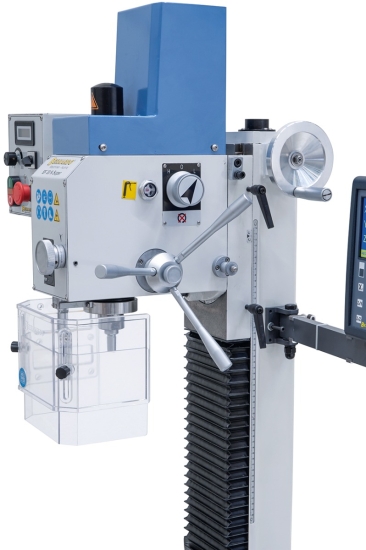

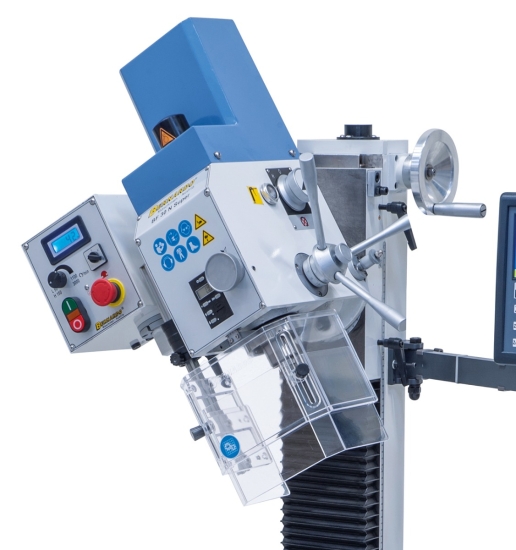

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

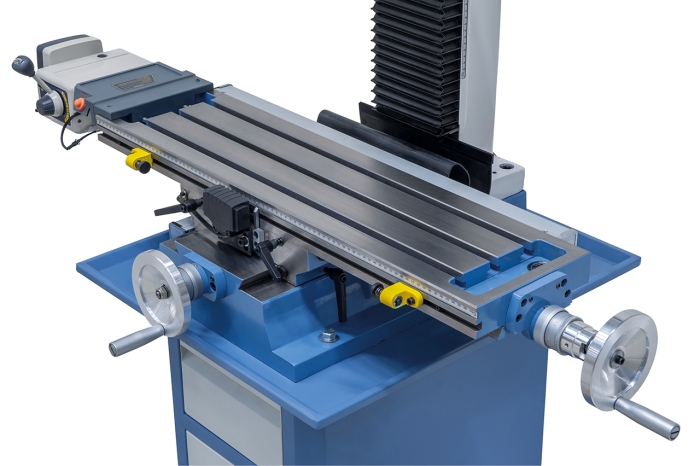

- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:

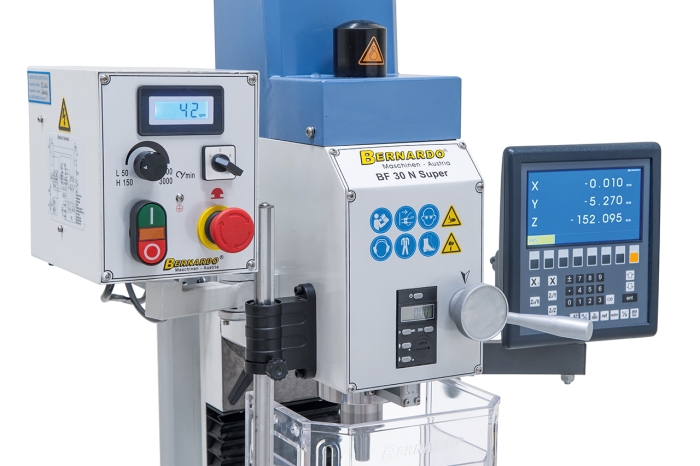

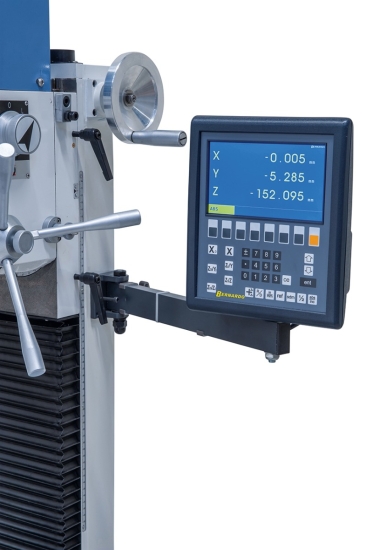

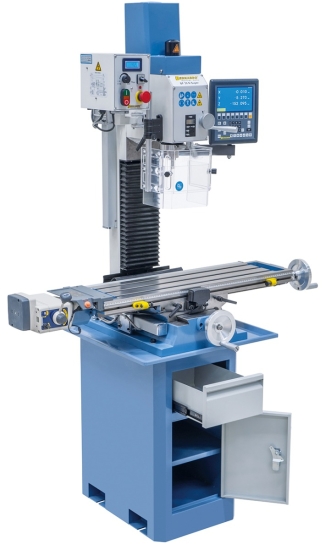

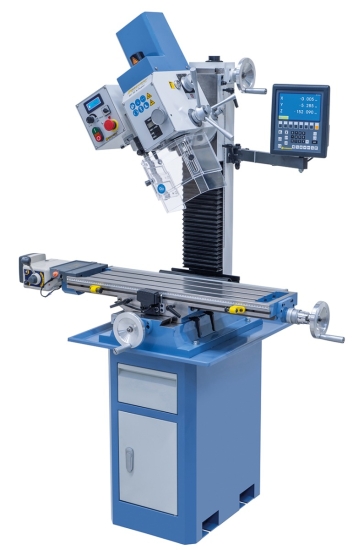

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

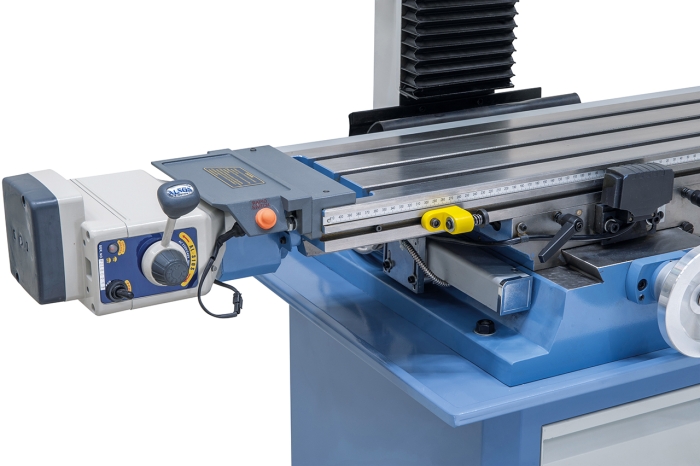

- x-Achsenvorschub AL 350 D
- Bohrfutterdorn MK 3 / B 16
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige

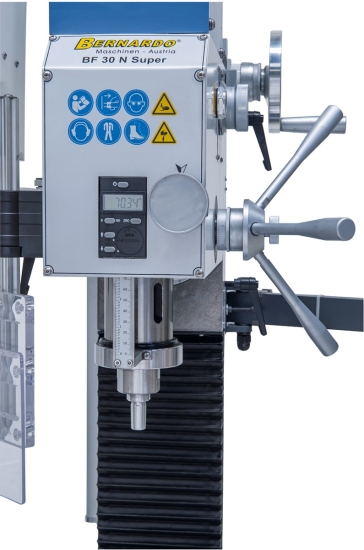

- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B26-1004 Fräser-Spannzangenfutter-Set ER 32 MK 3 3 - 20 mm, 13-tlg.
B26-1006 Fräser-Spannzangenfutter-Set ER 40 MK 3 3 - 25 mm, 16-tlg.
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm / M 12
B27-1000 Horizontal- und Vertikalrundtisch HV 6
B27-1033 Horizontal- und Vertikalrundtisch RT 5

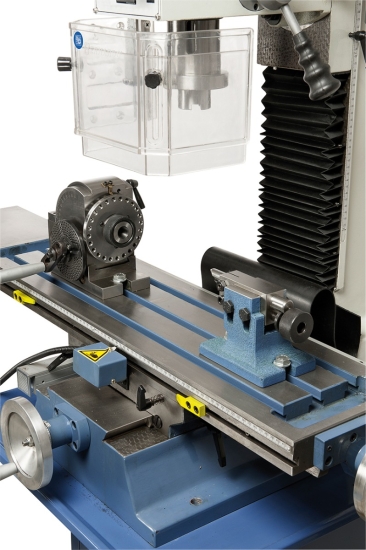

B27-1045 Halb-Universal-Teilkopf BS-0
B42-1016 Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.
B42-1020 TITAN-Fräserkassette 3 - 20 mm, 20-tlg.
B42-1058 Plan- und Eckfräser diam. 63 mm / B 22
B28-2027 Präzision-Maschinenschraubstock PS 100
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B24-1096 Gewindeschneidapparat Super M 5 - M 12
B25-1015 Plan- und Ausdrehkopfset diam. 50 mm, inkl.Bohrstangen
B32-1061 Kantentaster SOE 20 L mit Leuchtanzeige L 158 mm
B35-1020 Parallelunterlagen-Satz 28-tlg.
B37-1050 1-Achs-Positionsanzeige Positron P2 (Selbstmontage)
B51-1003 Universal-Kühlmitteleinrichtung 10 Liter (Selbstmontage) 1
B54-1206 Universal-Kühlmittelkonzentrat MN 1103 5 l Kanister
B53-1003 Automatischer Frästischvorschub AL 350 D für x-Achse
B56-1026 Untergestell BF 5
B56-1018 Untergestell BF 5 Deluxe
