- Produktbeschreibung

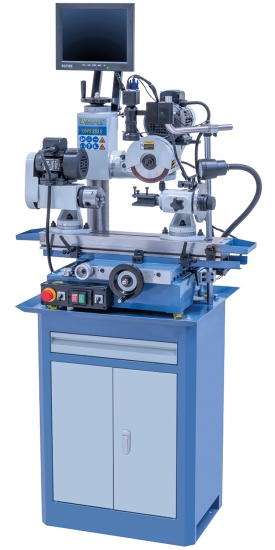

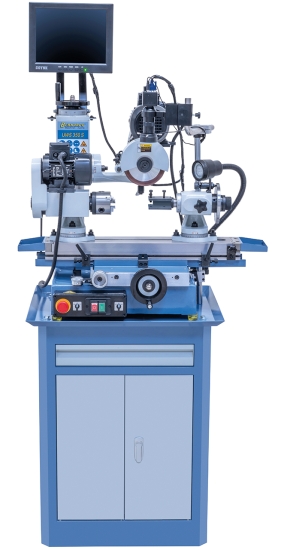

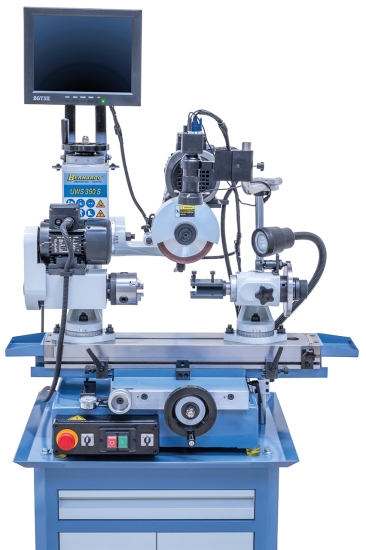

Die Universal-Werkzeugschleifmaschine UWS 350 S bietet dem Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Die Besonderheit dieses Models ist die integrierte Kamera, welche das zu schleifende Werkstück auf einem Bildschirm vergrößert und den Schleifvorgang erheblich vereinfacht.
Die Universal-Werkzeugschleifmaschine UWS 350 S bietet dem Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Die Besonderheit dieses Models ist die integrierte Kamera, welche das zu schleifende Werkstück auf einem Bildschirm vergrößert und den Schleifvorgang erheblich vereinfacht.
Eigenschaften

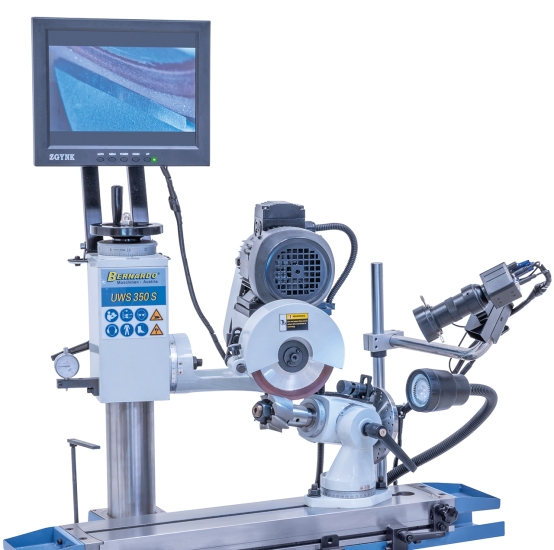

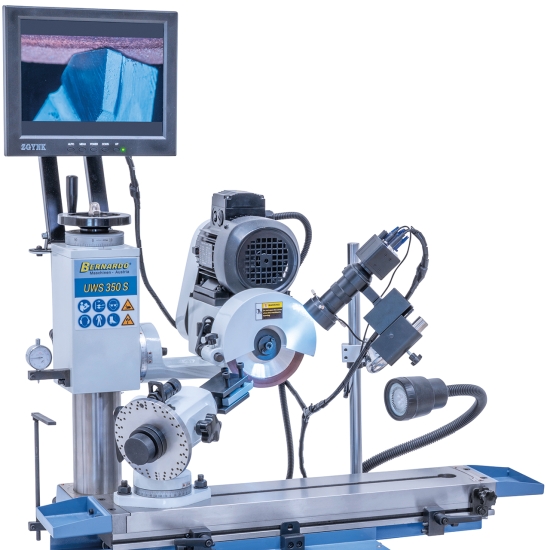

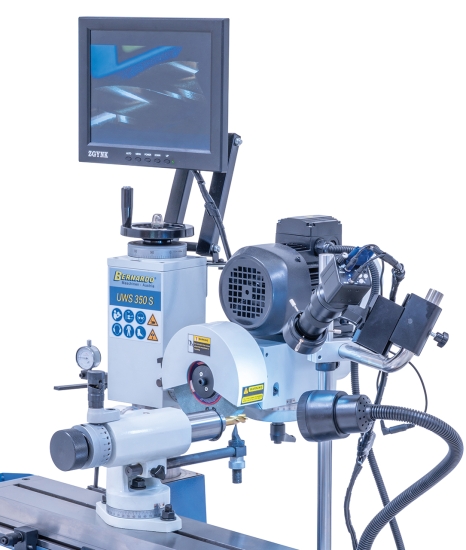

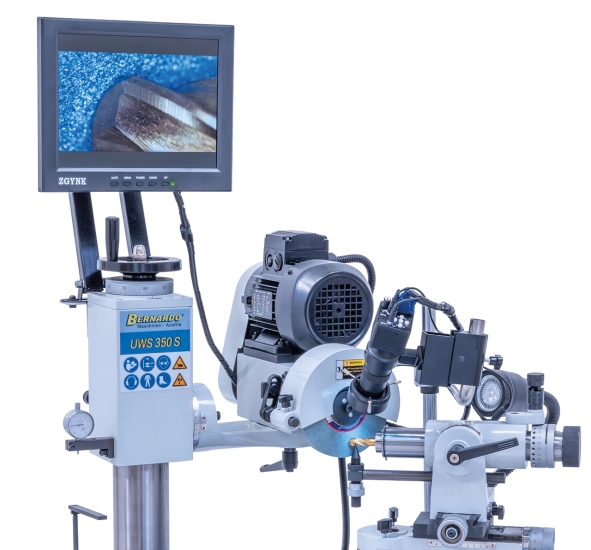

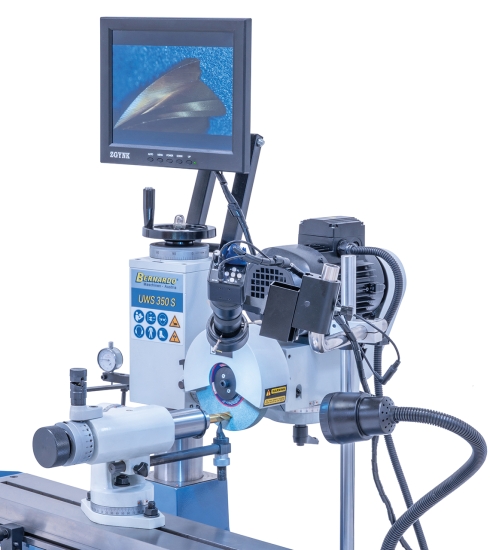

- Serienmäßig mit integrierter Kamera und Bildschirm für vereinfachten Schleifvorgang
- Zum Schleifen verschiedenster Werkzeuge, z.B. Bohrer, Fräser, Drehmeissel, ...
- Robuste Konstruktion für vibrationsfreien Lauf
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Spindelstock höhenverstellbar sowie schwenkbar (-45° bis +45°)

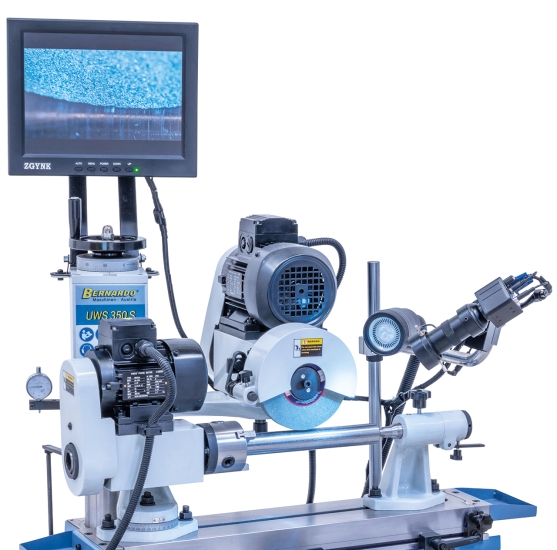

- Antriebseinheit mit 3-Backenfutter (Ø 80 mm) zum Schleifen von Wellen
- Hohe Produktivität durch umfangreiche Einsatzmöglichkeiten
- Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
Technische Daten
Max. Werkstückdurchmesser | 260 mm |
Tischgröße | 640 x 130 mm |
Tischlängsbewegung | 330 mm |
Tischquerbewegung | 195 mm |
Schleifkopf |
|
Schwenkbar vertikal | -45° bis +45° |
Schwenkbar horizontal | -45° bis +45° |
Schleifspindeldrehzahl | 5000 U/min |
Motorleistung | 0,55 kW |
Spannung | 400 V |
Antriebseinheit mit 3-Backenfutter |
|
Schwenkbereich vertikal | -35° bis +35° |
Schwenkbereich horizontal | 360° |
Drehzahl | 1300 U/min |
Motorleistung | 90 W |
Spannung | 400 V |
Maschinenabmessung (B x T x H)* | 870 x 650 x 800 mm |
Gewicht ca. | 213 kg |
* ohne Untergestell

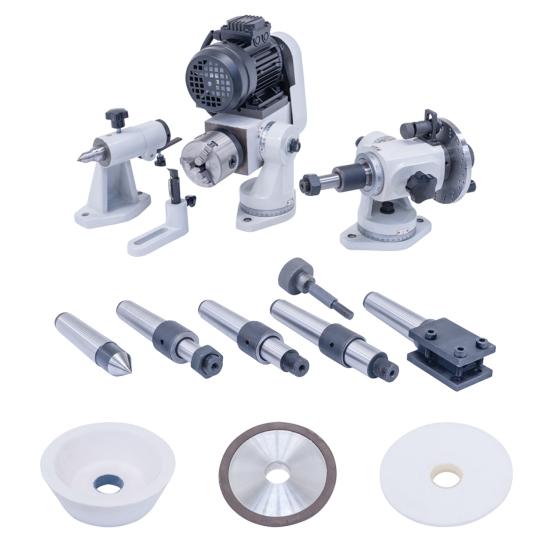

Lieferumfang

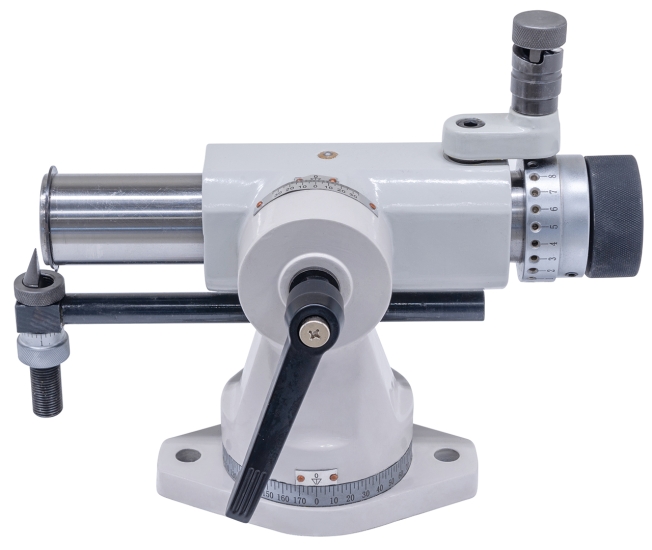

- Reitstock

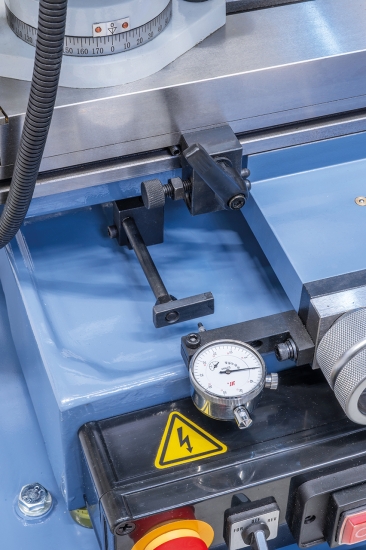

- Verstellbare Tischendanschläge
- Standardspitze 60°
- 1 Korundschleifscheibe Typ B, 150 x 32 mm
- 1 Korundtopfscheibe Typ A, 150 x 50 x 32 mm
- 1 Diamantschleifscheibe Typ B, 150 x 32 mm

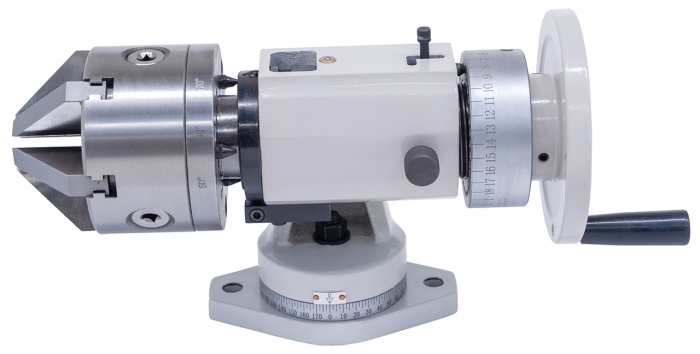

- Antriebseinheit mit 3-Backenfutter Ø 80 mm

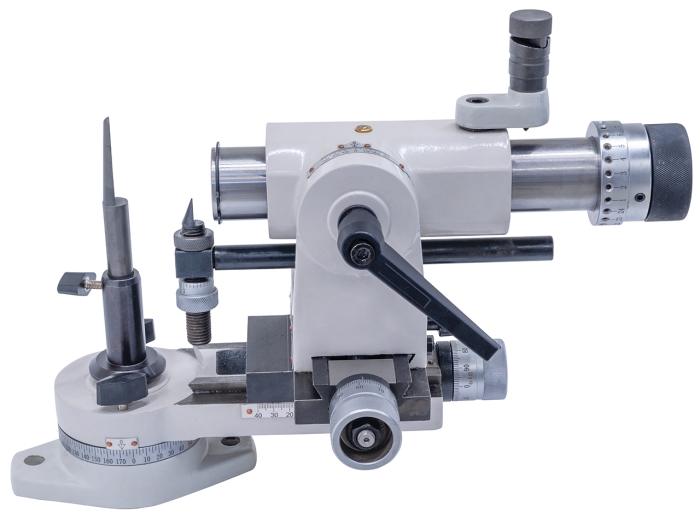

- Drehmeißelhalter
- Fräserspanndorne 22, 27, 32 mm
- Diamantabziehstein
- LED-Arbeitsleuchte

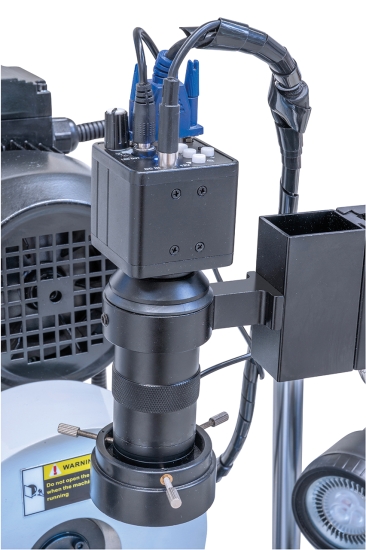

- Integrierte Kamera und Bildschirm
- Rechts-Linkslauf
- Bedienungswerkzeug
