Produktbeschreibung
Eigenschaften

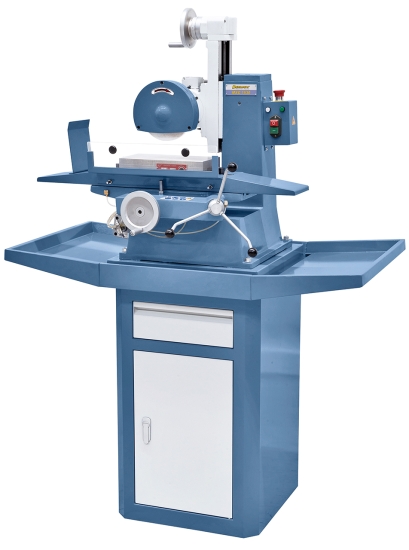

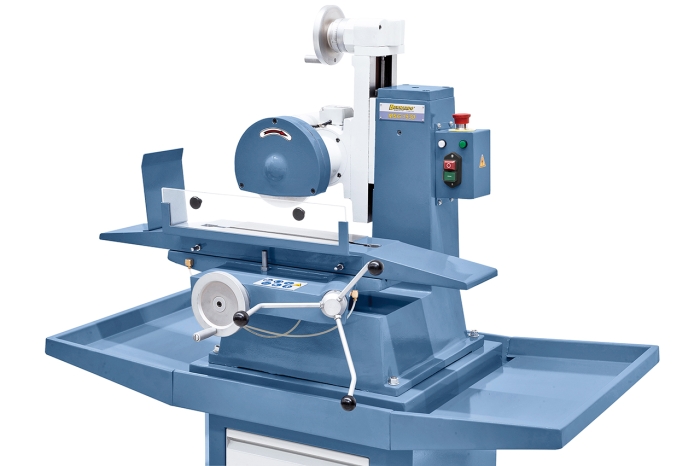

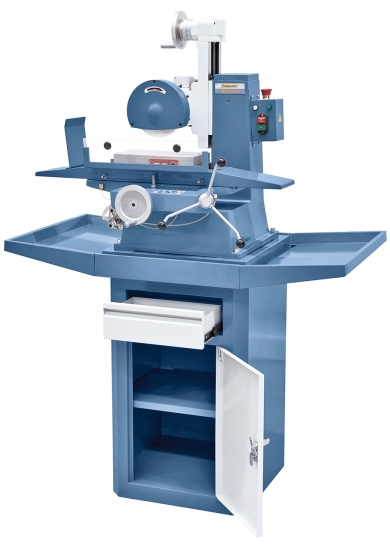

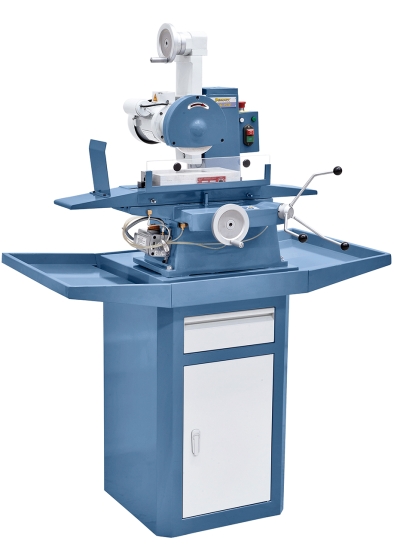

- Kompakte Flachschleifmaschine, Längs-, Quer- und Vertikalzustellung erfolgt manuell
- Vibrationsarmer Lauf der Spindel durch hochwertige Speziallager
- Unentbehrlich für kleinere Teile und schnelle Schleifvorgänge

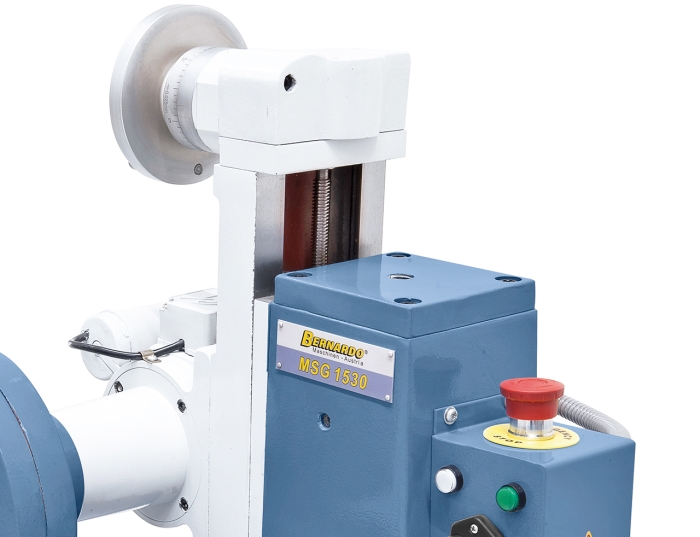

- Tischlängsführung über kombinierter V- und Flachführung, Tischquerführung und Vertikalzustellung Schleifscheibe über Schwalbenschwanzführung

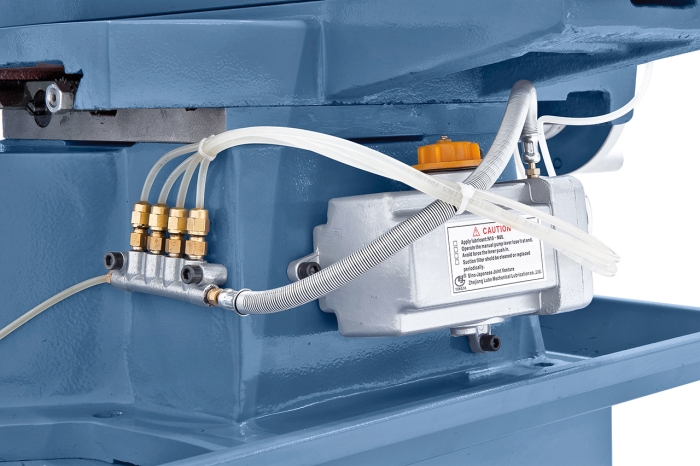

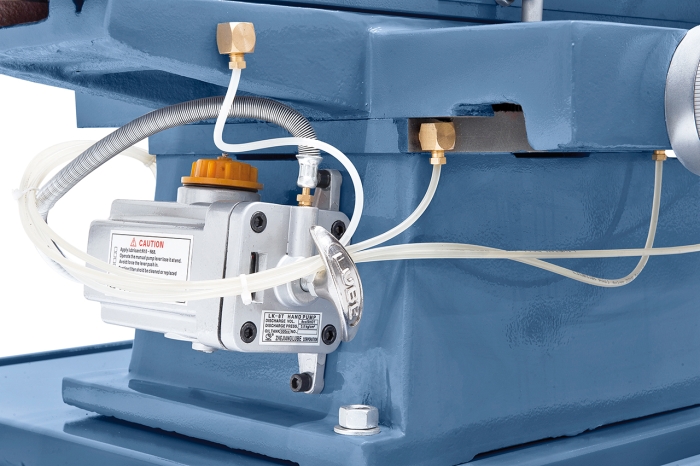

- Manuelle Zentralschmierung für alle Führungsbahnen
- Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten aus hochwertigem Guss
Technische Daten
Tischaufspannfläche | 152 x 310 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Permanent-Magnetspannplatte | 300 x 150 mm |
Max. Verfahrweg, längs | 340 mm |
Max. Verfahrweg, quer | 170 mm |
Abstand Spindelmitte / Tisch max. | 260 mm |

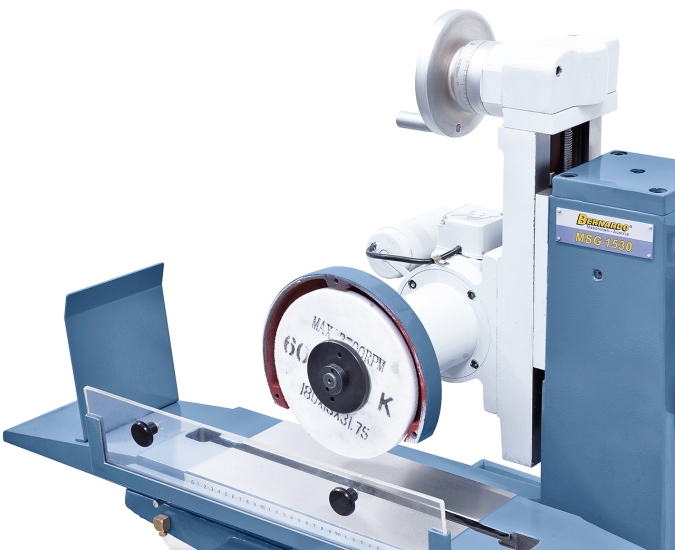

Schleifscheibe | 180 x 32 x 13 mm |
Querverstellung |
|
Zustellung quer pro Handradumdrehung | 2,54 mm |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung |
|
Zustellung vertikal pro Handradumdrehung | 1,25 mm |
Skalenteilung am Handrad | 0,025 mm |

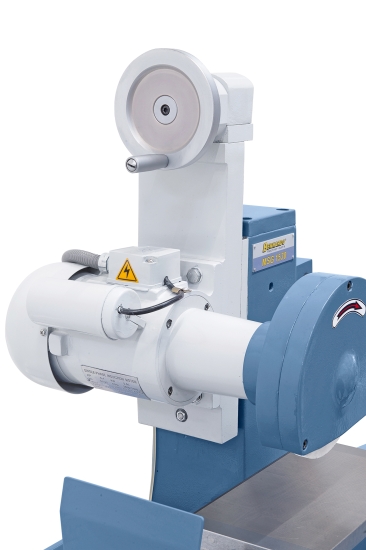

Schleifspindelmotor | 0,55 kW / 230 V |
Spindeldrehzahl | 2800 U/min |
Länge | 930 mm |
Tiefe | 800 mm |
Höhe | 760 mm |
Gewicht ca. | 210 kg |
Lieferumfang
- Schleifscheibe
- Scheibenflansch
- Permanent-Magnetspannplatte
- Schutzabdeckung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Bedienwerkzeug
