- Produktbeschreibung

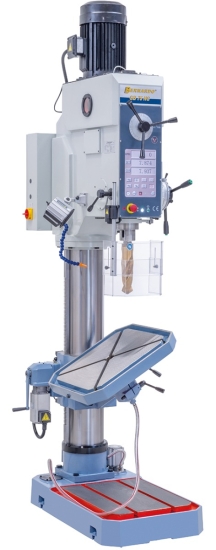

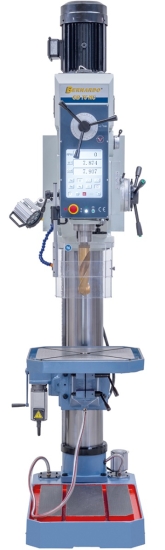

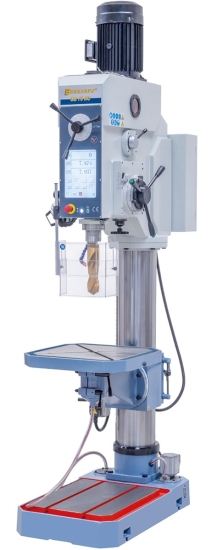

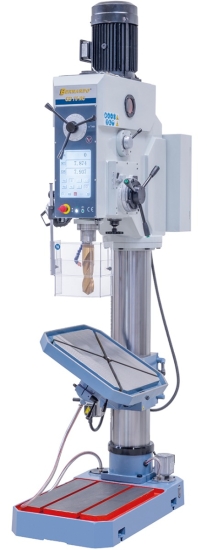

Die Getriebe-Säulenbohrmaschine GB 75 NC überzeugt durch ihre große Bohrleistung von 70 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Die Getriebe-Säulenbohrmaschine GB 75 NC überzeugt durch ihre große Bohrleistung von 70 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Eigenschaften

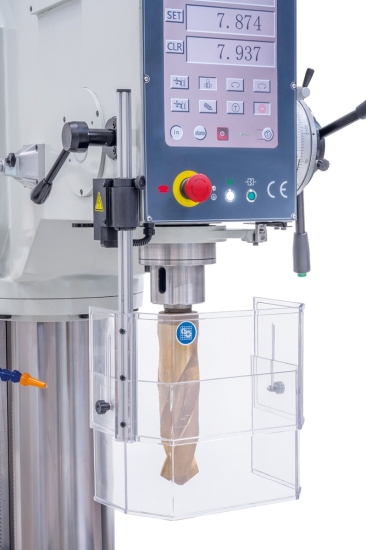

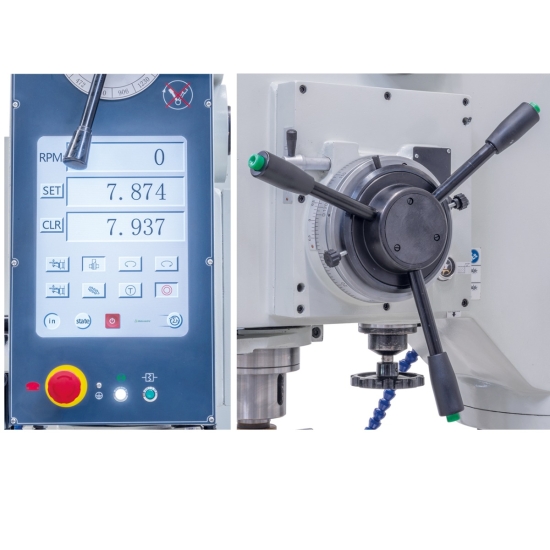

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display

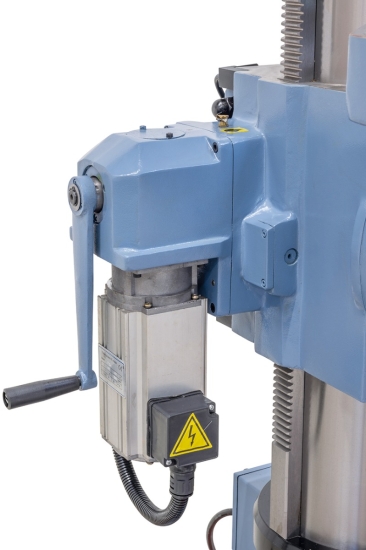

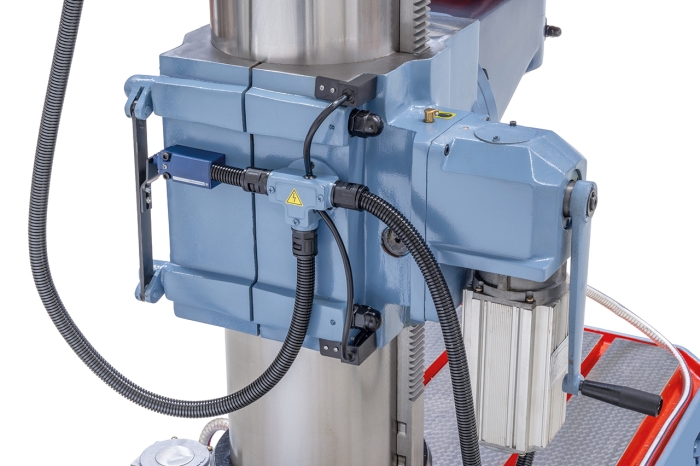

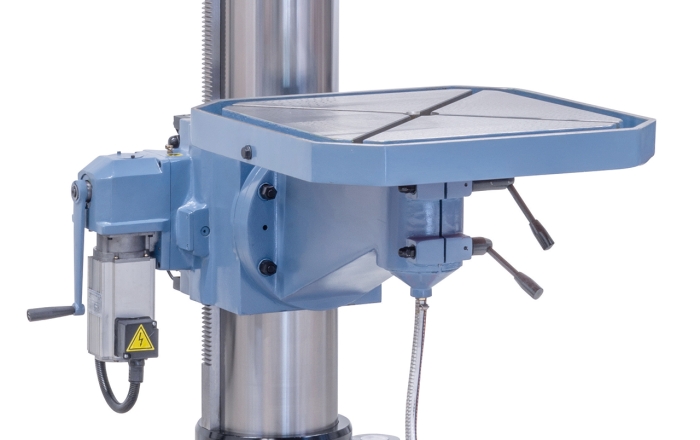

- Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
- 4 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar

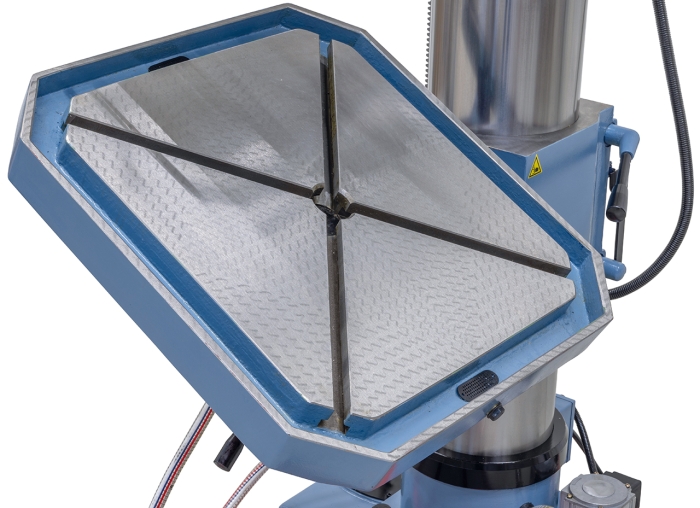

- Handgeschabter Bohrtisch aus massiven Grauguss, schwenkbar von -45° bis + 45°
- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von besonders hohen Werkstücken
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung

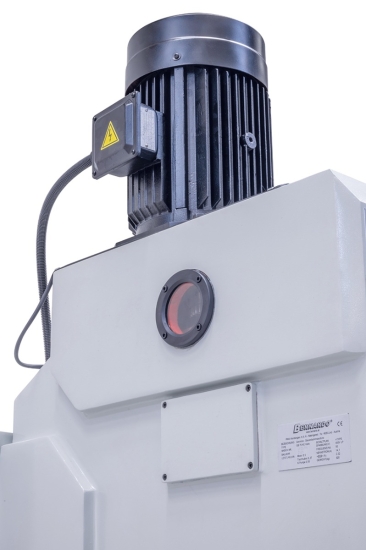

- Leistungsstarker Antriebsmotor konzipiert für längeren Einsatz
Technische Daten
Bohrleistung in Stahl | 70 mm |
Bohrleistung in Guss | 80 mm |
Gewindeschneiden max. | M50 |
Bohrfutter | 3 – 16 mm / B 18 |
Morsekonus | MK 5 |
Spindeldrehzahl / Stufenzahl | 38 – 1230 U/min / 12 |
Vorschubbereich | 0,1 / 0,2 / 0,3 / 0,4 mm/U |
Ausladung | 420 mm |
Abstand Spindel / Tisch max. | 745 mm |
Abstand Spindel / Bodenplatte | 1380 mm |
Pinolenhub | 280 mm |
Säulendurchmesser | 220 mm |
Tischgröße / T-Nutengröße | 600 x 600 mm / 18 mm |
Arbeitsfläche Bodenplatte | 490 x 635 mm |
Motorleistung | 5,5 kW |
Maschinenabmessung (B x T x H) | 750 x 1200 x 2790 mm |
Gewicht ca. | 1060 kg |
Lieferumfang
- Schnellspannbohrfutter 3 - 16 mm / B 18
- Bohrfutterdorn MK 5 / B 18
- Reduzierhülse MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Touchscreen
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
