- Produktbeschreibung

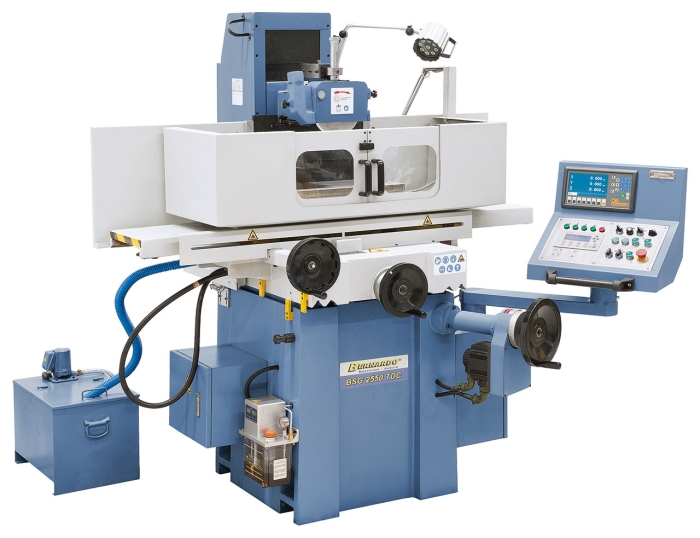

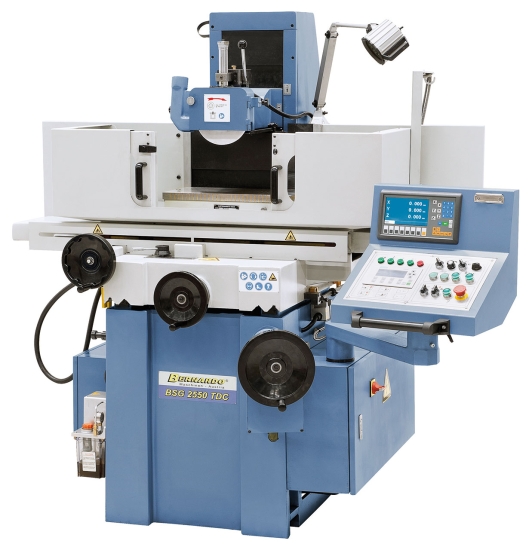

Die massiv gebauten Flachschleifmaschine BSG 2550 TDC ist serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und
Formenbau.
Die massiv gebauten Flachschleifmaschine BSG 2550 TDC ist serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug- und
Formenbau.
Eigenschaften
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

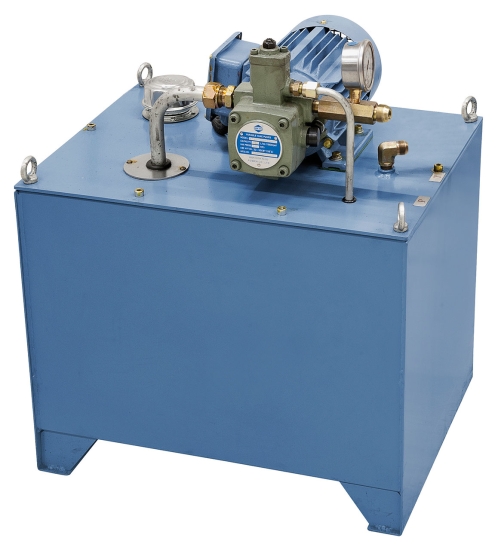

- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Technische Daten
Tischaufspannfläche | 250 x 510 mm |
T-Nuten Anzahl / Breite | 1 / 14 mm |
Elektro-Magnetspannplatte | 250 x 500 mm |
Max. Verfahrweg, längs | 560 mm |
Max. Verfahrweg, quer | 275 mm |
Abstand Spindelmitte / Tisch max. | 450 mm |
Max. Werkstückgewicht* | 180 kg |
Schleifscheibe | 200 x 20 x 31,75 mm |
Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
Querverstellung |
|
Automatische Zustellung, quer | 0,1 - 8 mm/Hub |
Eilgang, quer | 990 mm/min |
Zustellung quer pro Handradumdrehung | 4 mm/U |
Skalenteilung am Handrad | 0,02 mm |
Vertikalzustellung |
|
Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 / |
| 0,03 / 0,04 / 0,05 mm |
Eilgang, vertikal | 480 mm/min |
Zustellung vertikal pro Handradumdrehung | 2 mm/U |
Skalenteilung am Handrad | 0,005 mm |
Schleifspindelmotor | 2,2 kW |
Spindeldrehzahl | 2850 U/min |
Hydraulikpumpenmotor | 0,75 kW |
Vertikalvorschubmotor | 0,5 kW |
Länge | 1900 mm |
Tiefe | 2050 mm |
Höhe | 1840 mm |
Gewicht ca. | 1750 kg |
* mit Magnetspannplatte
Lieferumfang

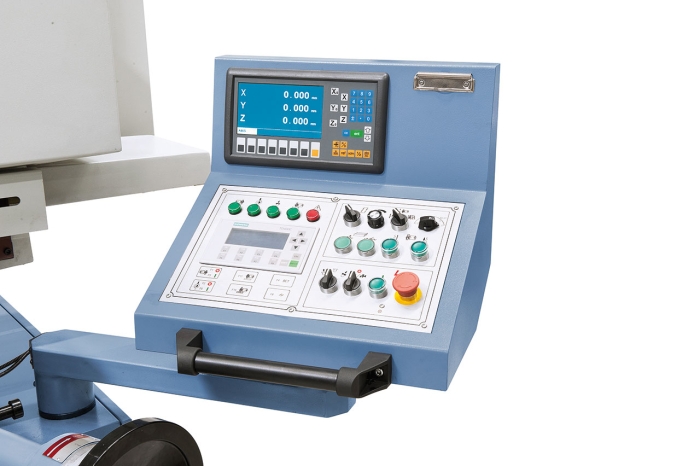

- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Steuerung Siemens TD 400 C
- Schleifscheibe
- Scheibenflansch

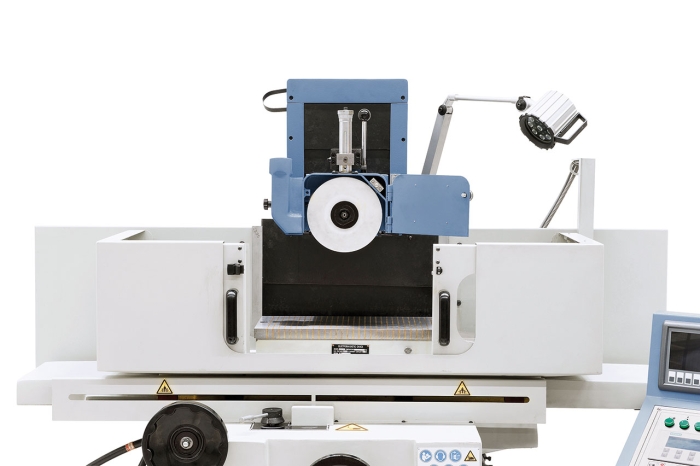

- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

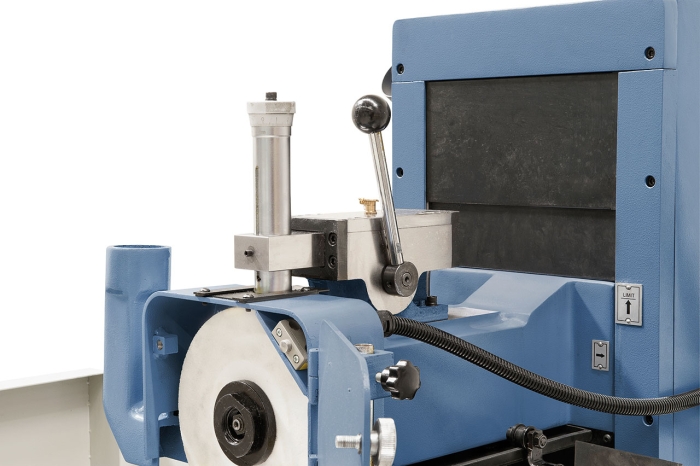

- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

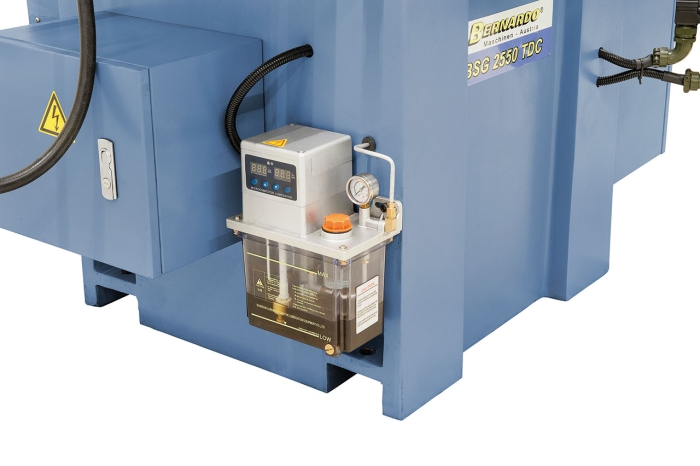

- Zentralschmierung
- Bedienwerkzeug
