Produktbeschreibung

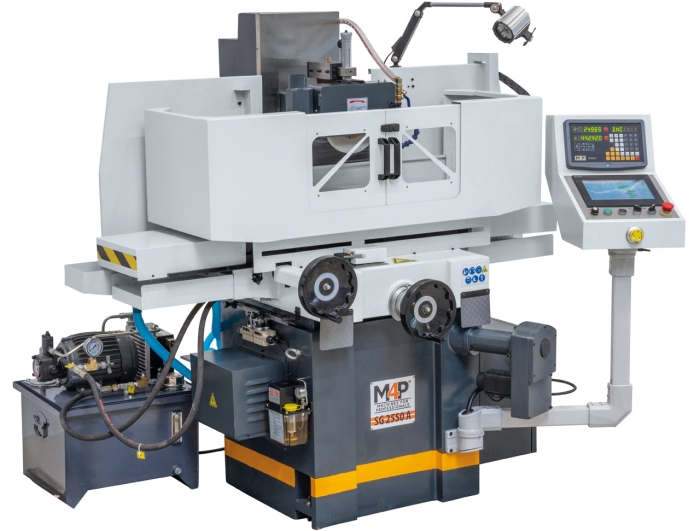

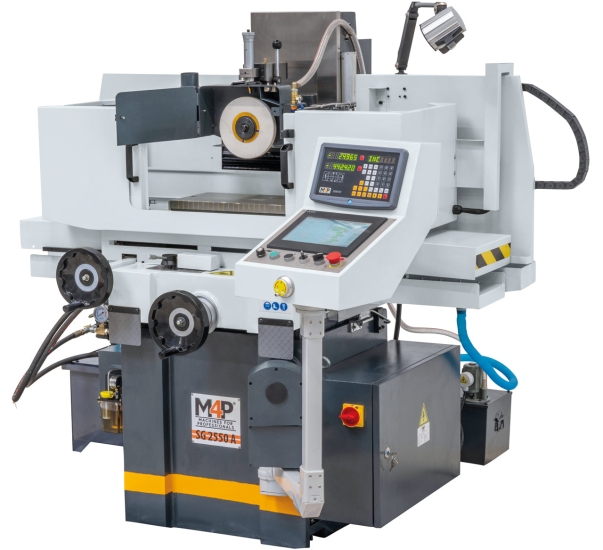

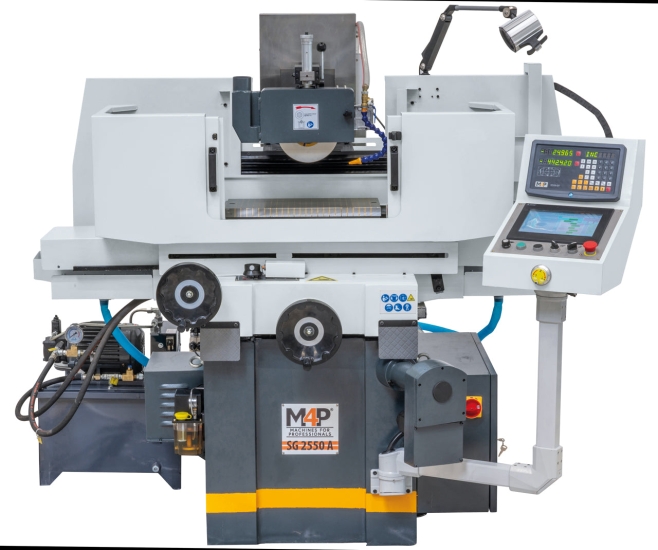

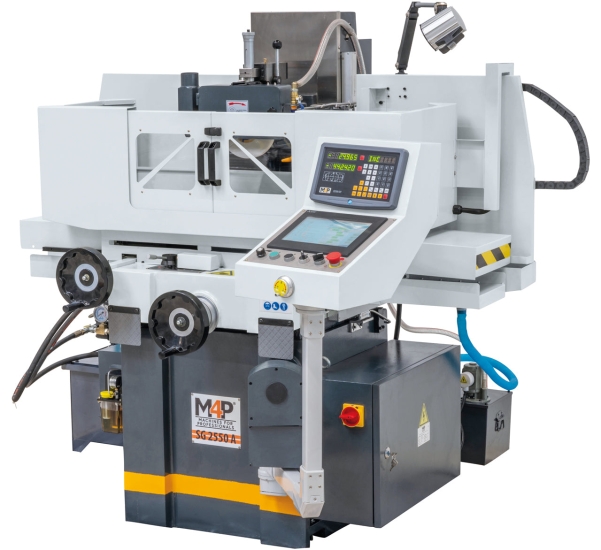

Die massiv gebaute Flachschleifmaschine SG 2550 A ist serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bietet dieses Modell ein optimales Leistungspaket für den Anwender.
- Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
- Tischlängsführung V-Flach, Tischquerführung Doppel-V
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen

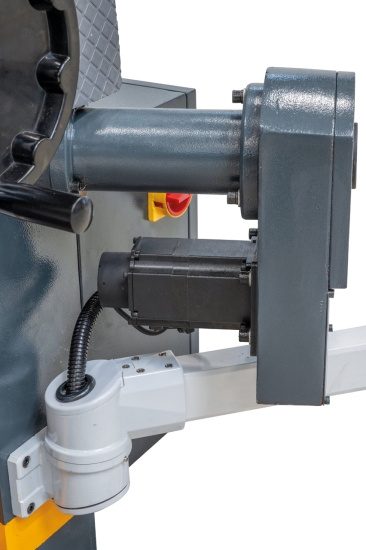

- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor

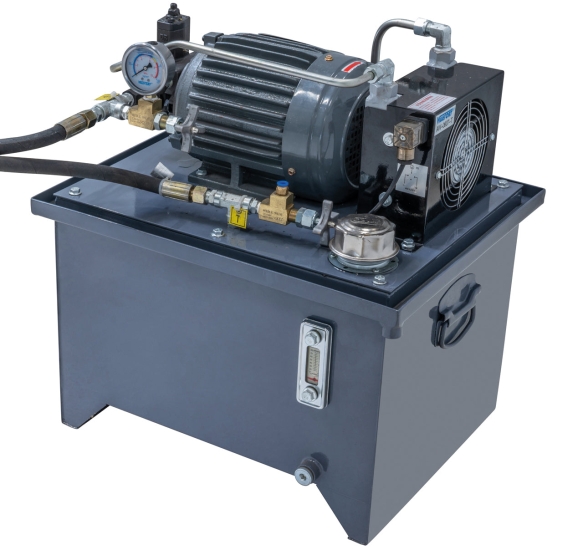

- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und
- Ausfeuerhübe, automatisches Abheben nach Programmende
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
| Technische Daten | |
| Tischaufspannfläche: | 250 x 520 mm |
| T-Nuten Anzahl / Breite: | 1 / 14 mm |
| Elektro-Magnetspannplatte: | 250 x 500 mm |
| Max. Verfahrweg, längs: | 615 mm |
| Max. Verfahrweg, quer: | 295 mm |
| Abstand Spindelmitte / Tisch max.: | 330 mm |
| Max. Werkstückgewicht*: | 150 kg |
| Schleifscheibe: | 200 x 20 x 31,75 mm |
| Tischgeschwindigkeit, hydraulisch: | 2 - 18 m/min |
| Automatische Zustellung, quer: | 0,5 – 10 mm/Hub |
| Eilgang, quer: | 990 mm/min |
| Zustellung quer pro Handradumdrehung: | 4 mm/U |
| Skalenteilung am Handrad: | 0,02 mm |
| Automatische Zustellung, vertikal: | 0,01 / 0,1 mm |
| Eilgang, vertikal: | 360 mm/min |

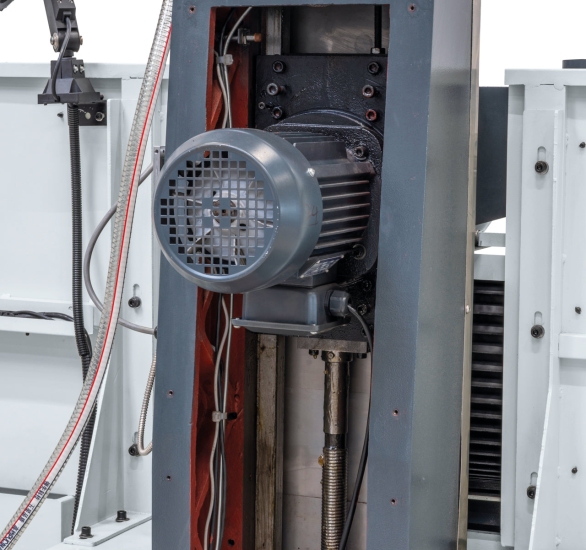

| Schleifspindelmotor: | 2,2 kW |
| Spindeldrehzahl: | 2850 U/min |
| Hydraulikpumpenmotor: | 1,5 kW |
| Vertikalvorschubmotor: | 0,75 kW |
| Länge: | 2000 mm |
| Tiefe: | 1520 mm |
| Höhe: | 1680 mm |
| Gewicht ca.: | 1100 kg |
Lieferumfang
- 2-Achs-Digitalanzeige SDS6-2V

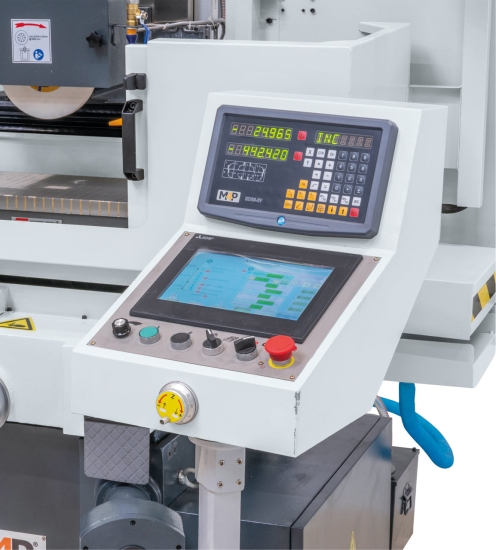

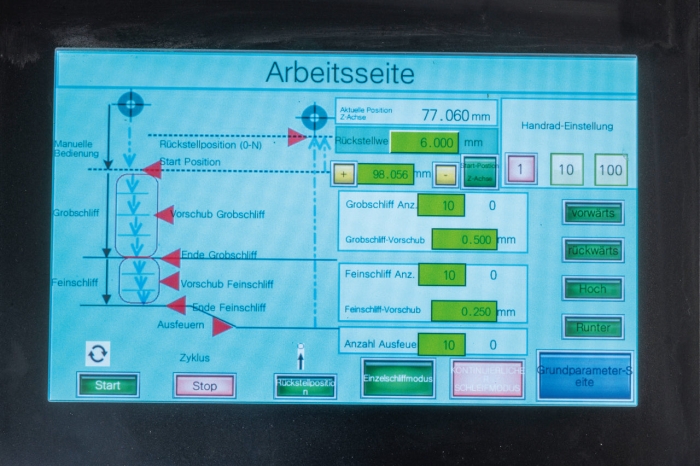

- Steuerung mit Touch-Bedienung

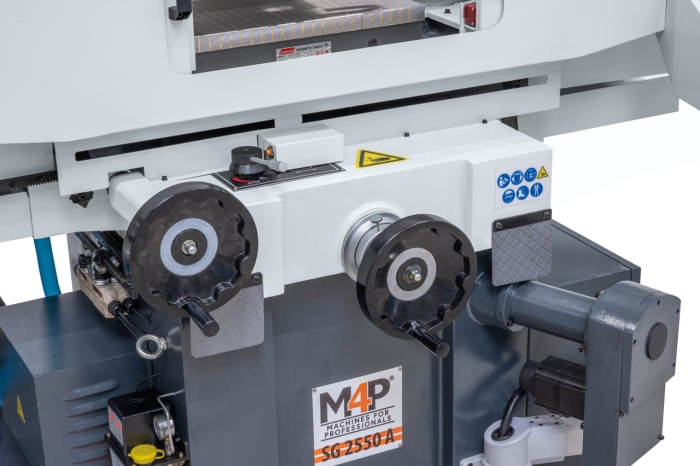

- Elektronisches Handrad

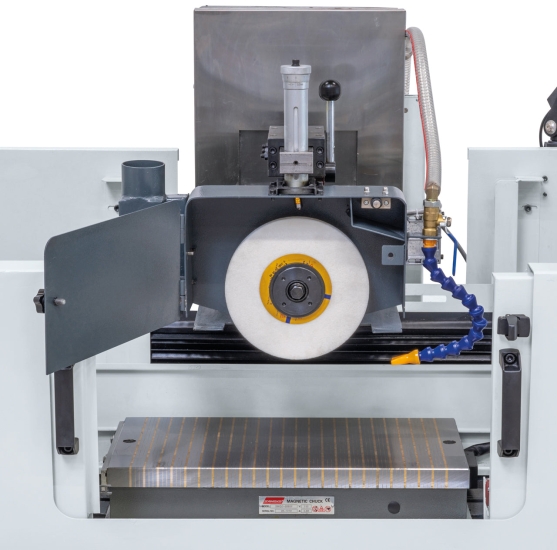

- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektro-Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen

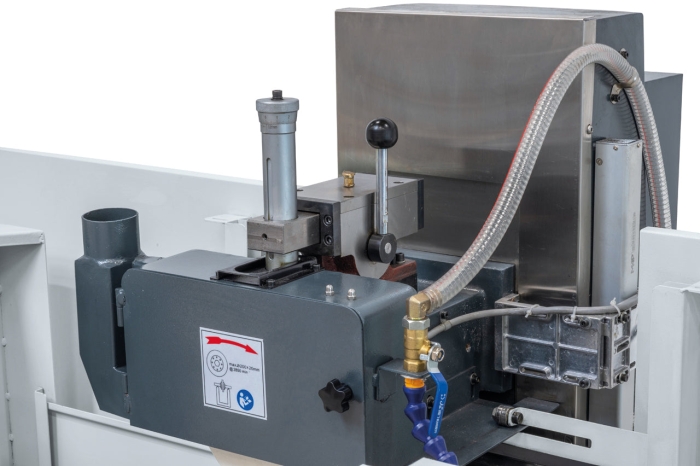

- Parallelabziehvorrichtung

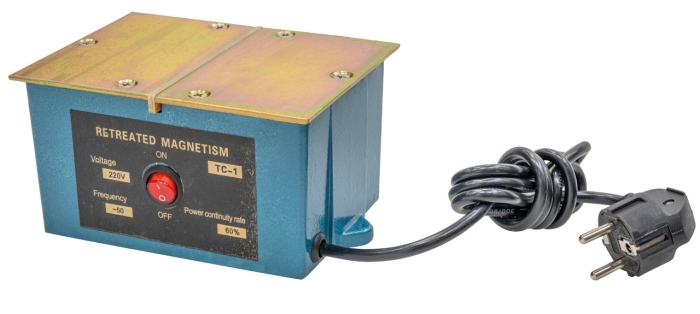

- Entmagnetisierungseinrichtung

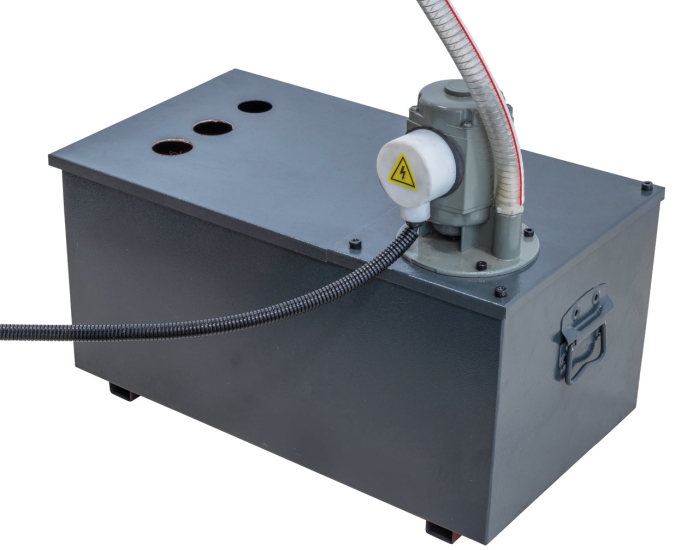

- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe

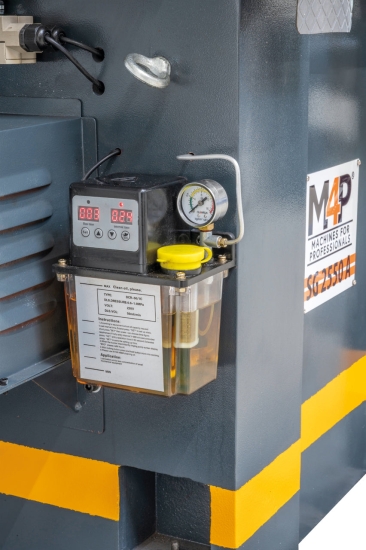

- Zentralschmierung
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
