Produktbeschreibung

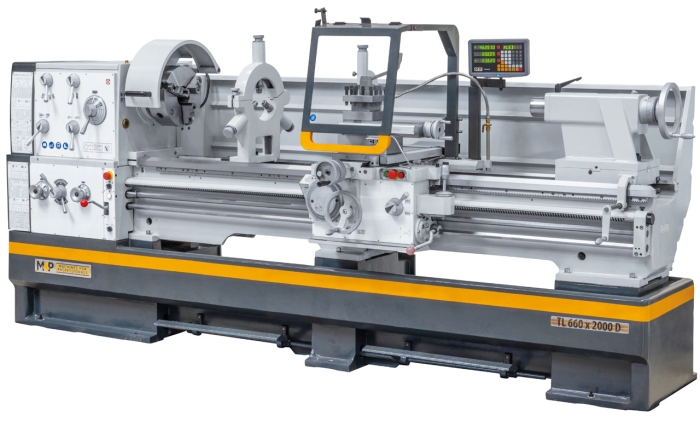

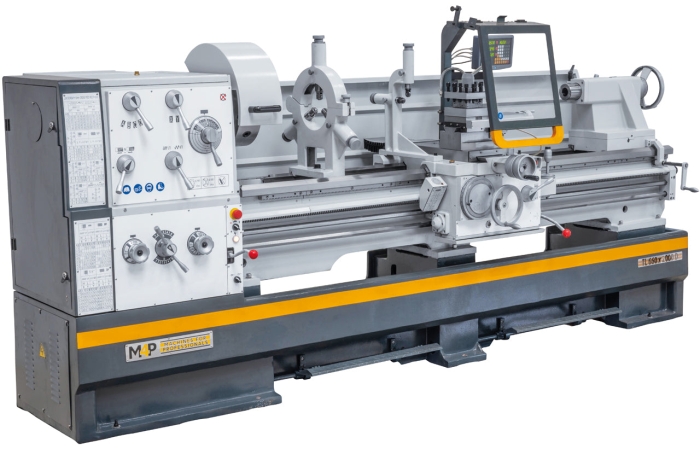

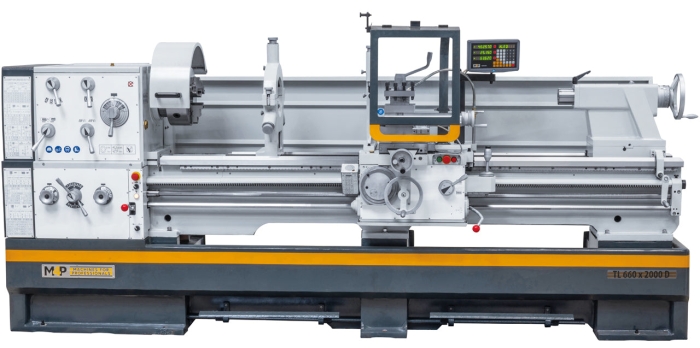

Die Produktionsdrehmaschine TL 660 überzeugt durch moderne Technik und hohen Bedienkomfort. Ausgestattet mit Eilgang, Schnellwechselstahlhalter, digitaler Positionsanzeige, mechanischer Lamellenkupplung und großem Leistungsbereich eignet sie sich ideal für den Maschinen- und Anlagenbau, die Produktion sowie die Einzelteilfertigung.
- Versteiftes Maschinenbett mit kräftigen Rippen zur Schwingungsdämpfung
- Vielseitig einsetzbar im Maschinenbau, Fertigung und Einzelteilproduktion

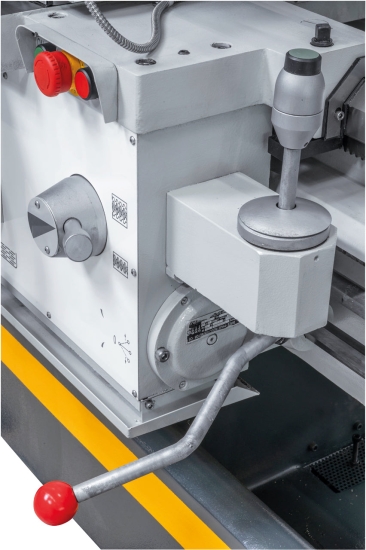

- Serienmäßiger Eilgang längs und plan für kurze Nebenzeiten

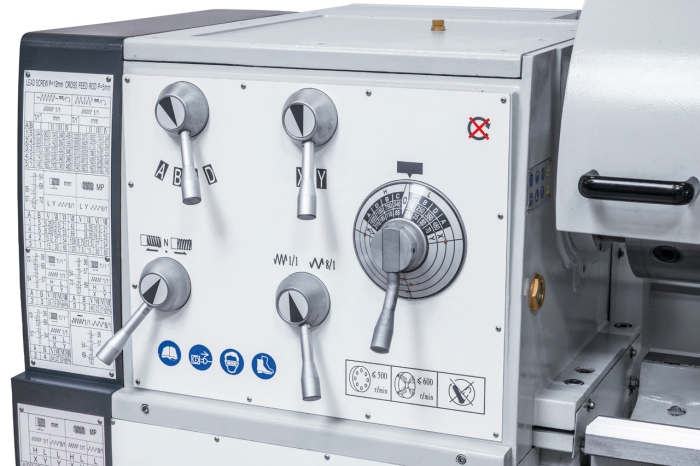

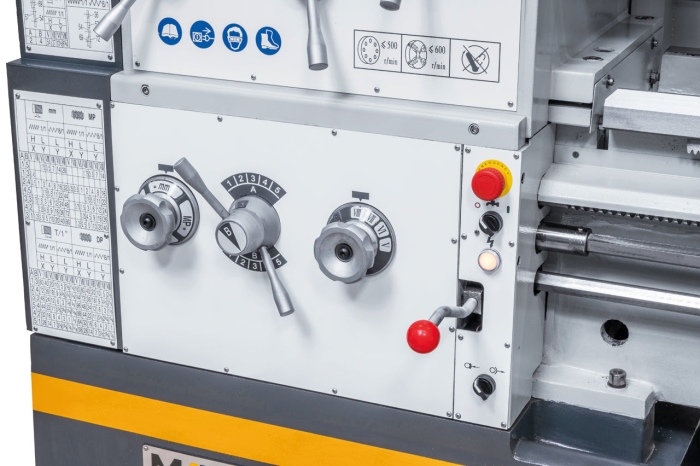

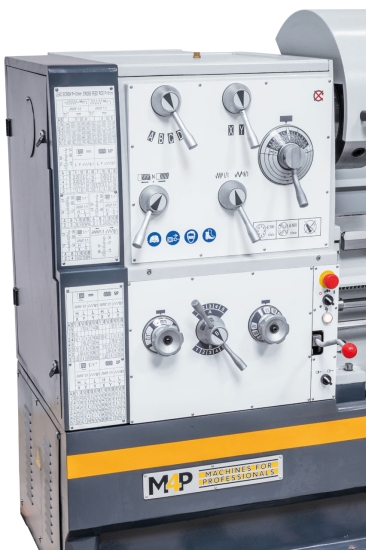

- Zentrale Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Präzise Hauptspindellagerung mit Schrägrollenlagern

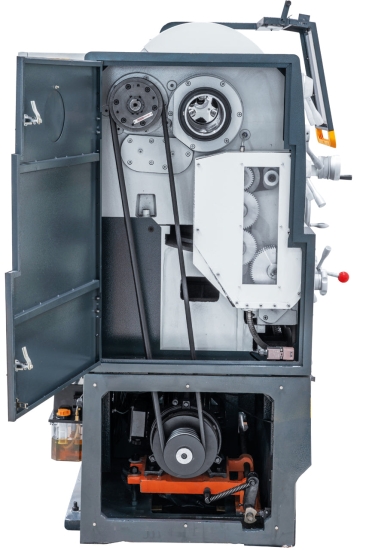

- Gehärtete und geschliffene Zahnräder und Wellen im gesamten Antriebsstrang
- Große Spindelbohrung Ø 105 mm für Werkstücke mit großem Durchmesser
- Sanfter Anlauf durch mechanische Lamellenkupplung
- Elektromechanische Fußbremse für effizientes Arbeiten
- Hohe Zerspanungsleistung auch beim Plandrehen
- Induktiv gehärtetes und präzisionsgeschliffenes Grauguss-Prismenbett
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
| Technische Daten | |
| Spitzenweite: | 2000 mm |
| Spitzenhöhe: | 330 mm |
| Umlaufdurchmesser über Bett: | 660 mm |
| Umlaufdurchmesser über Kröpfung: | 900 mm |
| Umlaufdurchmesser über Planschlitten: | 440 mm |
| Bettbreite: | 400 mm |
| Spindelbohrung: | 105 mm |
| Spindelaufnahme: | DIN 55029, D1-8 |
| Drehzahlbereich: | (16) 25 - 1600 U/min |
| Bereich Längsvorschübe: | (25) 0,044 - 1,48 U/min |
| Bereich Planvorschübe: | (24) 0,022 - 0,740 mm/U |
| Metrische Gewinde: | (38) 0,45 - 80 mm |
| Zollgewinde: | (42) 7/16 - 80 Gg/1" |

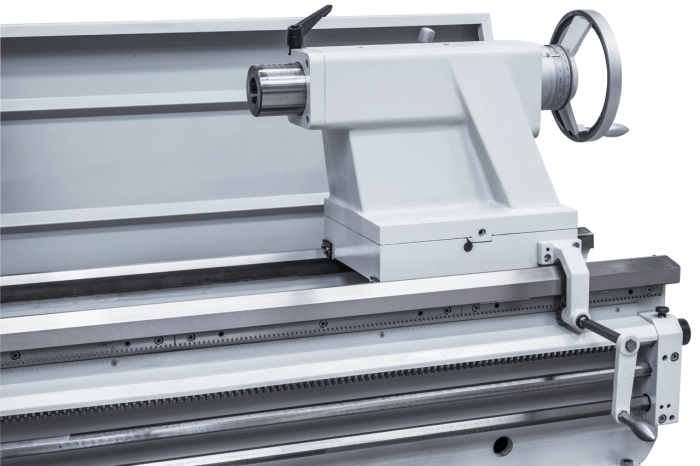

| Pinolendurchmesser: | 90 mm |
| Pinolenweg: | 235 mm |
| Pinolenaufnahme: | MK 5 |
| Motorleistung: | 11 kW (15 PS) |
| Maschinenabmessung (B x T x H): | 3670 x 1280 x 1750 mm |
| Gewicht ca.: | 3260 kg |
Lieferumfang
- Rutschkupplung
- Eilgang längs und plan

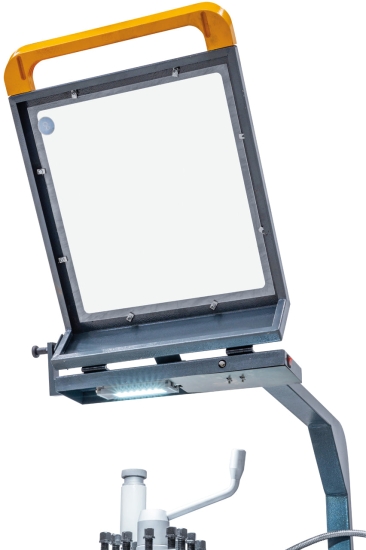

- LED-Maschinenleuchte

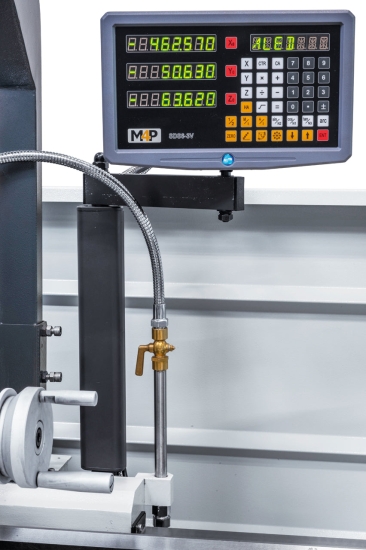

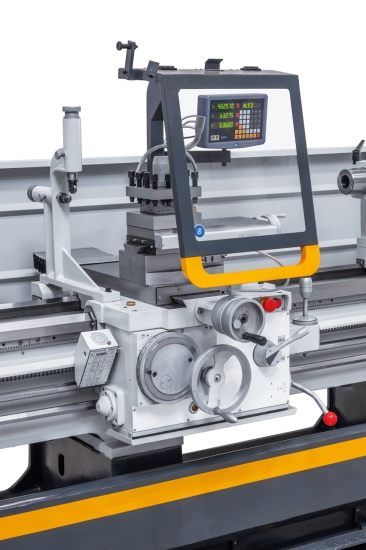

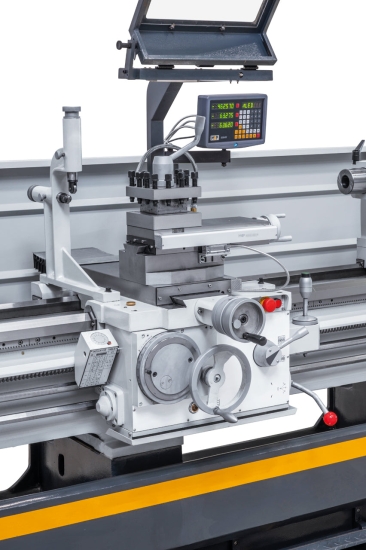

- 3-Achs-Digitalanzeige SDS6-3V

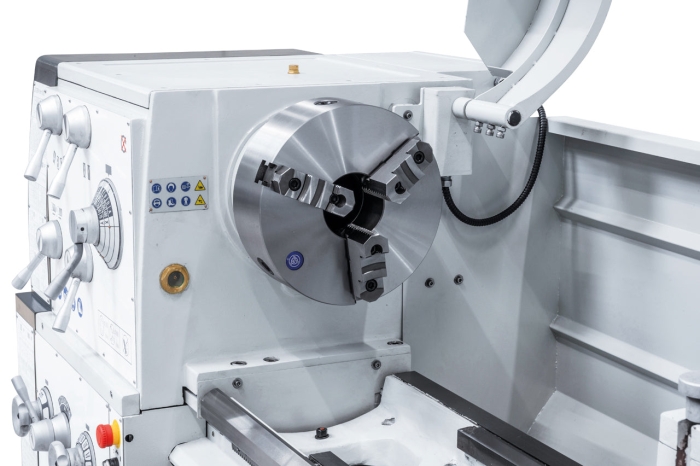

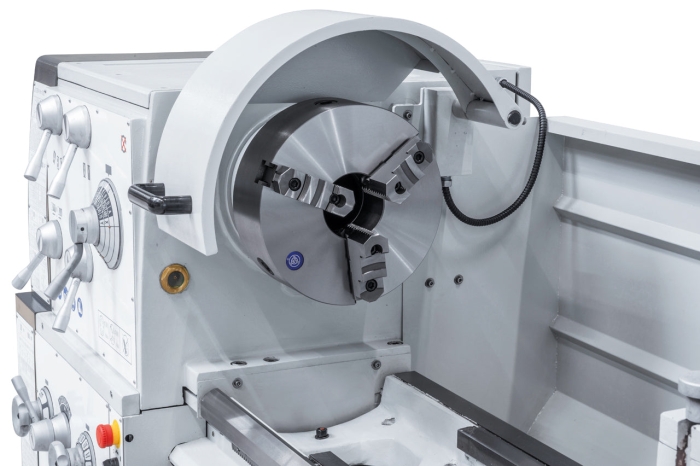

- 3-Backenfutter BC3-320 mm / D8
- Aufspannscheibe 450 mm

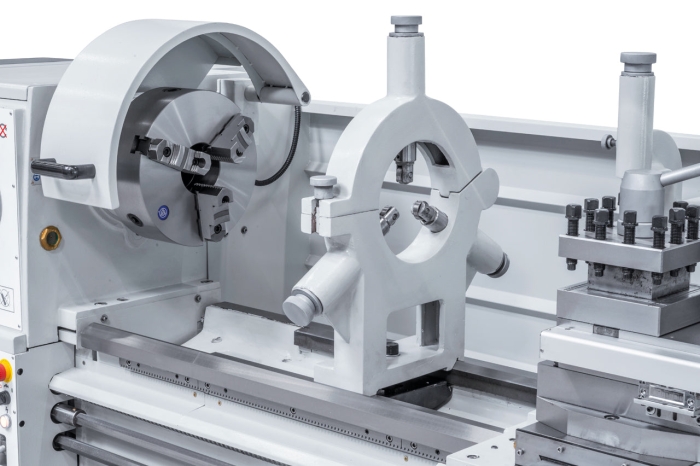

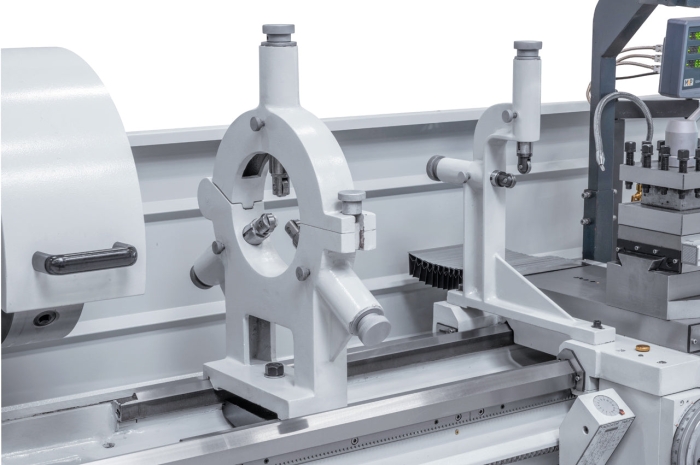

- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung

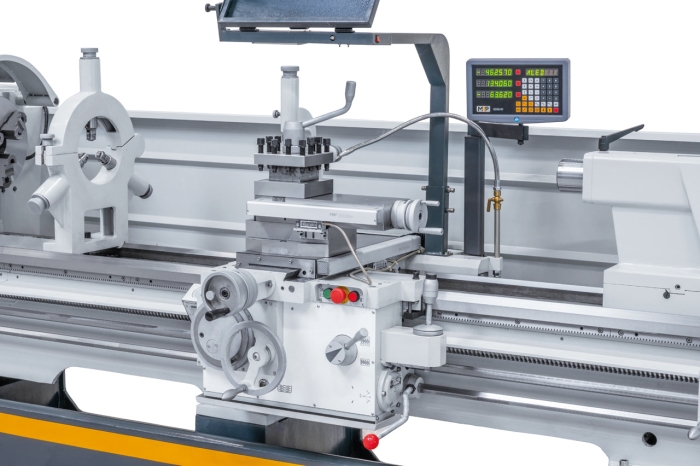

- Schnellwechselstahlhalter mit 4 Einsätzen

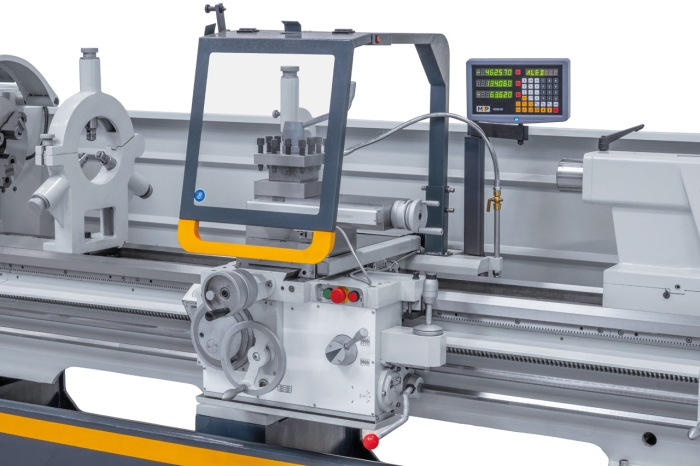

- Schutzeinrichtun bei Schnellwechselstahlhalter
- Spänerückwand
- Kabelführung über Energiekette
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
