- Produktbeschreibung
Produktbeschreibung

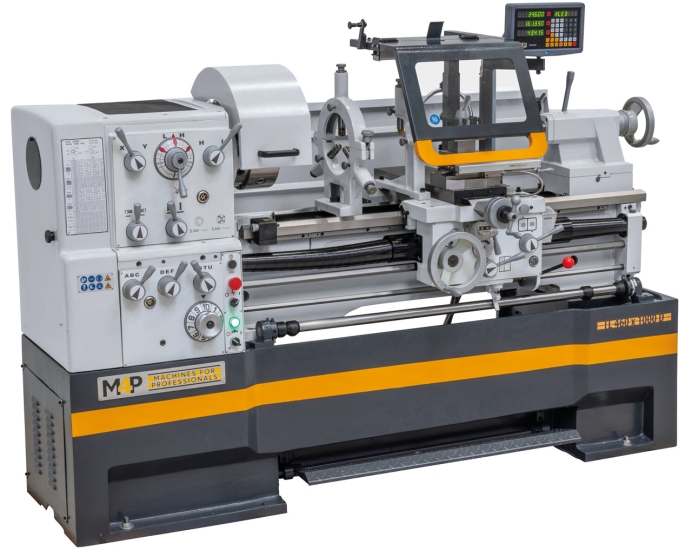

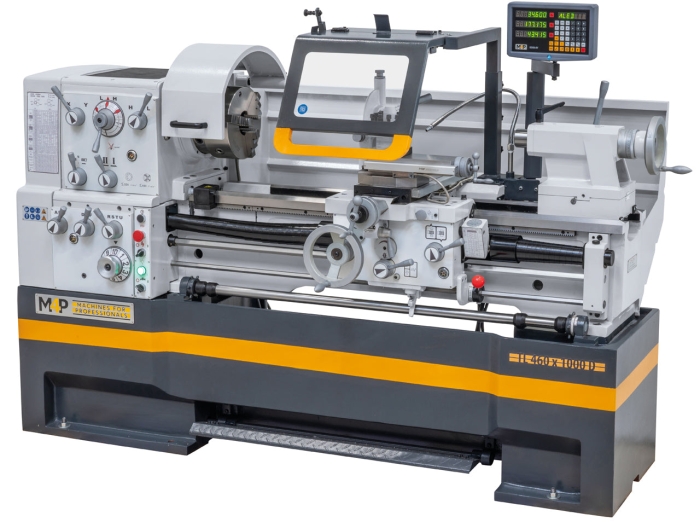

Die Universaldrehmaschine TL 460 x 1000 D überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ...), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.
- Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

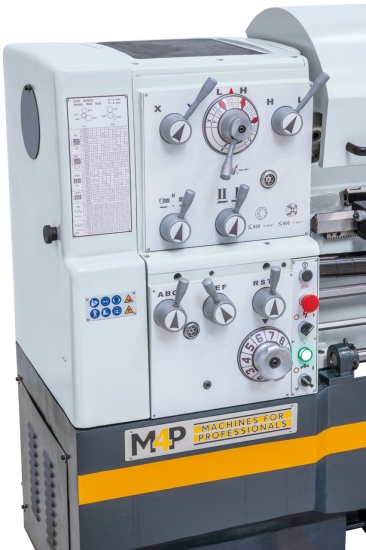

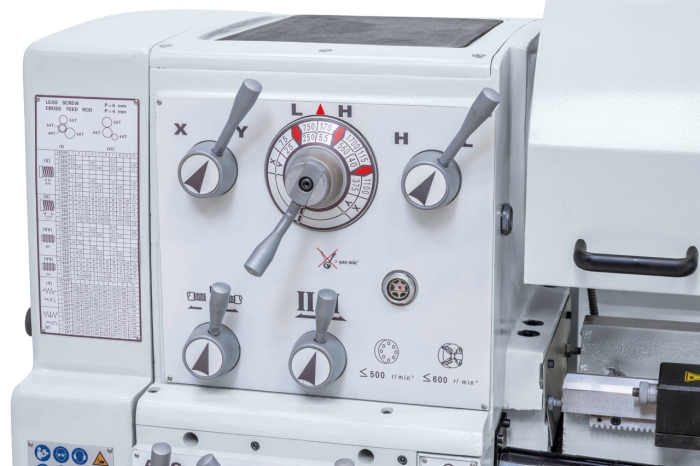

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

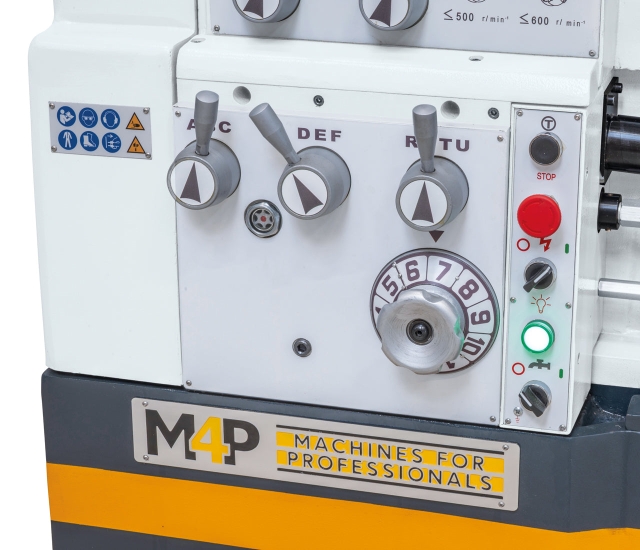

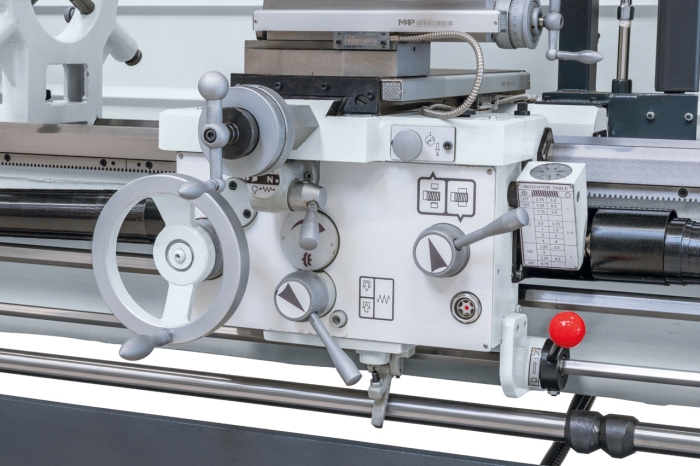

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
| Technische Daten | |
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 230 mm |
| Umlaufdurchmesser über Bett: | 460 mm |
| Umlaufdurchmesser über Kröpfung: | 690 mm |
| Umlaufdurchmesser über Planschlitten: | 270 mm |
| Bettbreite: | 300 mm |
| Spindelbohrung: | 80 mm |
| Spindelaufnahme: | DIN 55029, D1-8 |
| Drehzahlbereich: | (12) 25 - 1700 U/min |
| Bereich Längsvorschübe: | (42) 0,031 - 1,7 mm/U |
| Bereich Planvorschübe: | (42) 0,014 - 0,784 mm/U |
| Metrische Gewinde: | (41) 0,1 - 14 mm |
| Zollgewinde: | (60) 2 - 112 Gg/1“ |

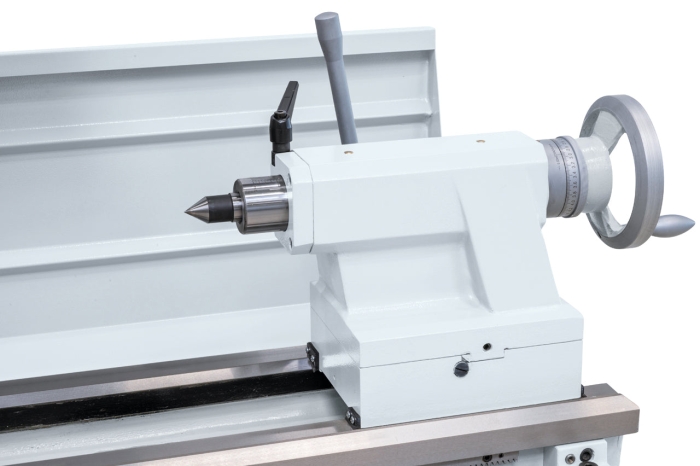

| Pinolendurchmesser: | 60 mm |
| Pinolenweg: | 130 mm |
| Pinolenaufnahme: | MK 4 |
| Motorleistung: | 5,5 kW (7,5 PS) |
| Maschinenabmessung (B x T x H): | 2300 x 1080 x 1530 mm |
| Gewicht ca.: | 1805 kg |
Lieferumfang

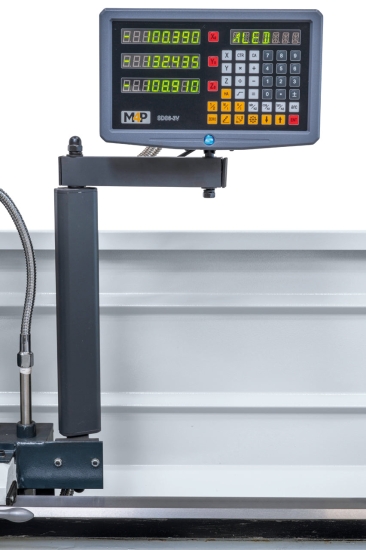

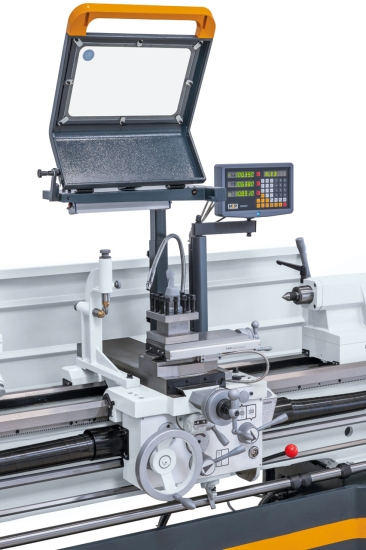

- 3-Achs-Digitalanzeige SDS6-3V

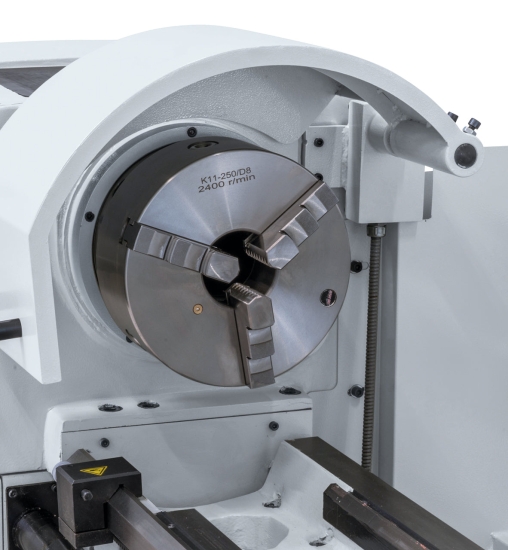

- 3-Backenfutter BC3-250 mm / D8
- Aufspannscheibe 450 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46

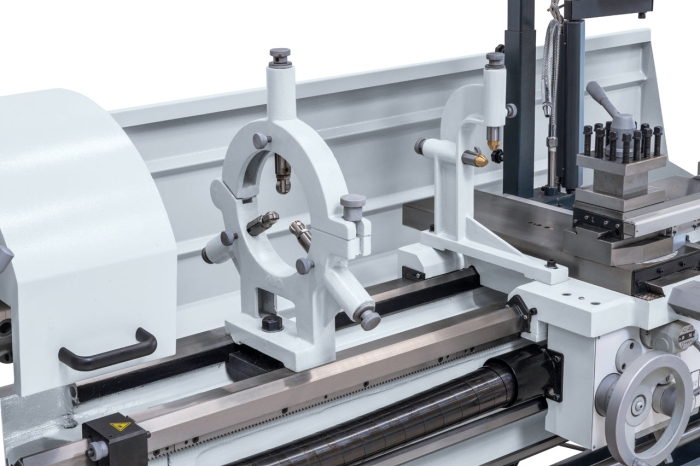

- Feststehende Lünette - Durchlass diam. max. 150 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm

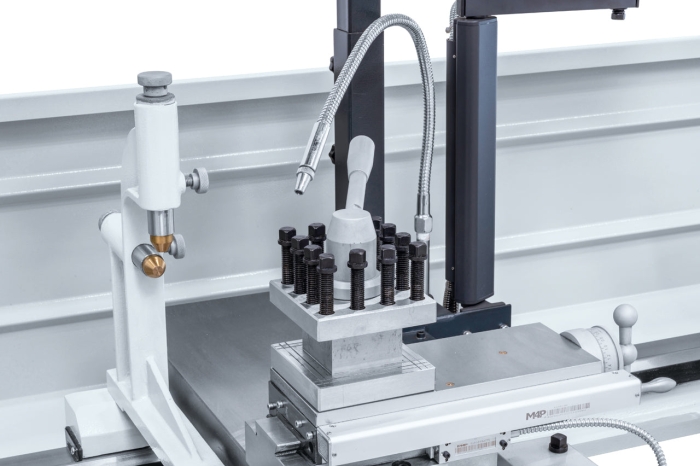

- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachsthalhalter
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Rutschkupplung

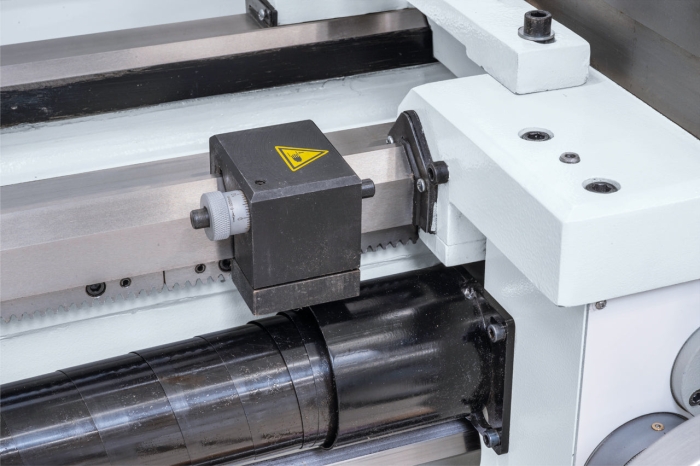

- Mikrometerlängsanschlag
- Eilgang längs und plan

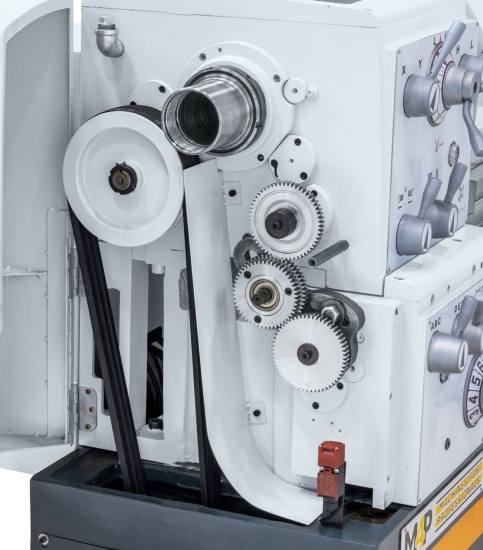

- Wechselräder
- 2 Zentrierspitzen
- Reduzierhülse
- Gewindeuhr

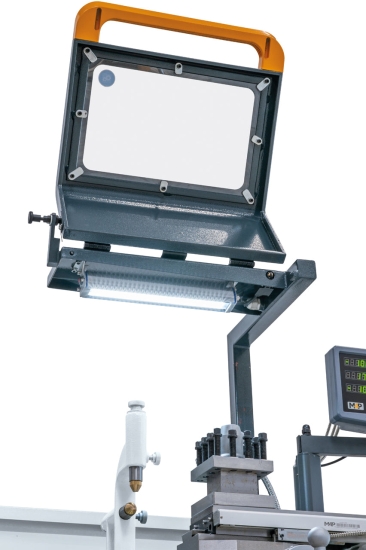

- LED-Maschinenleuchte
- Spänerückwand
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
