Produktbeschreibung

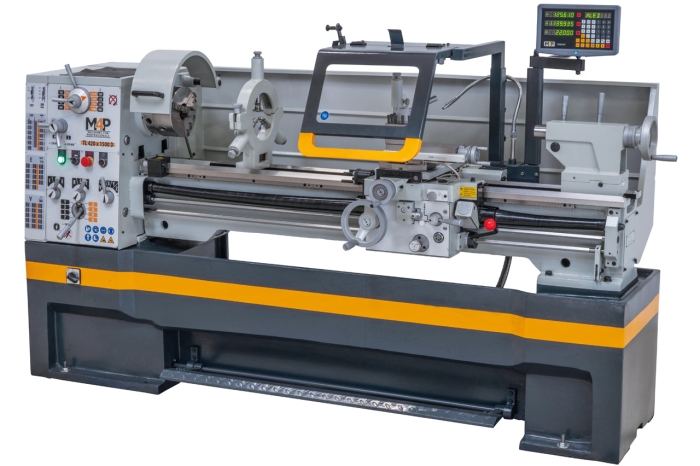

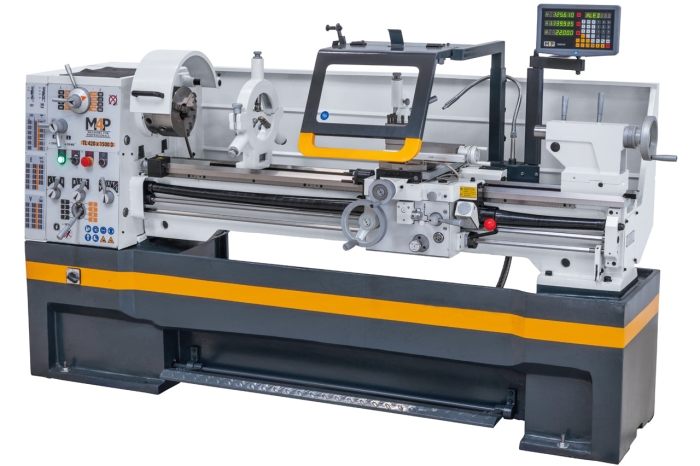

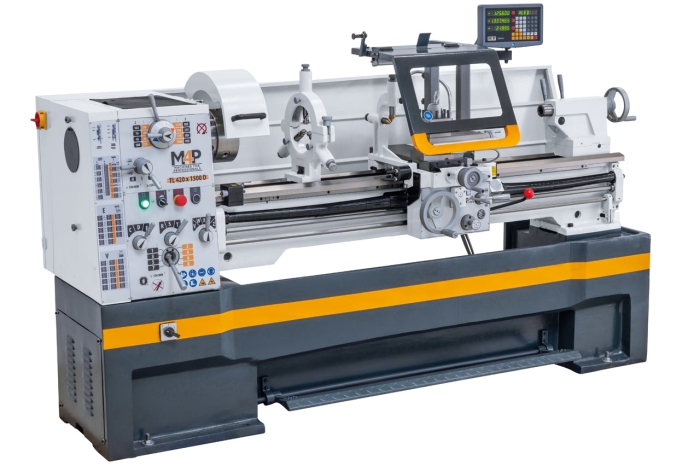

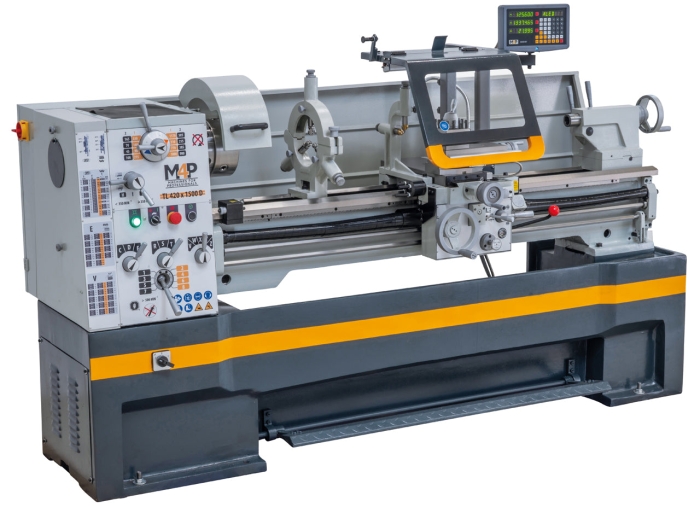

Die Universaldrehmaschine TL 420 x 1000 D wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs Digitalanzeige ausgestattet.
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

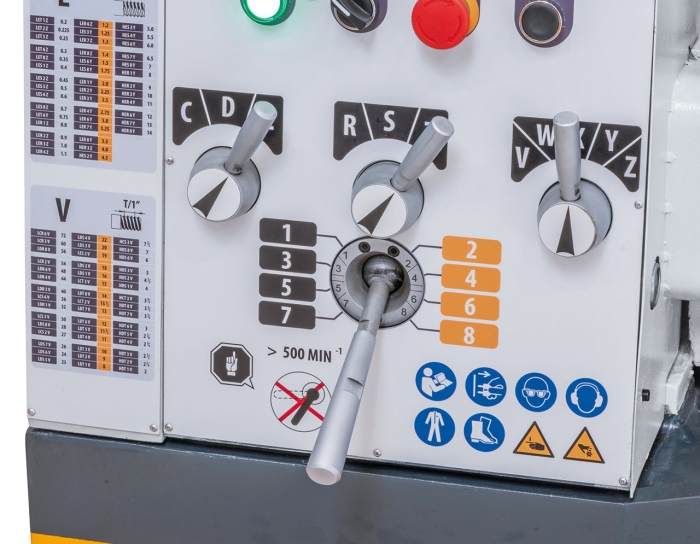

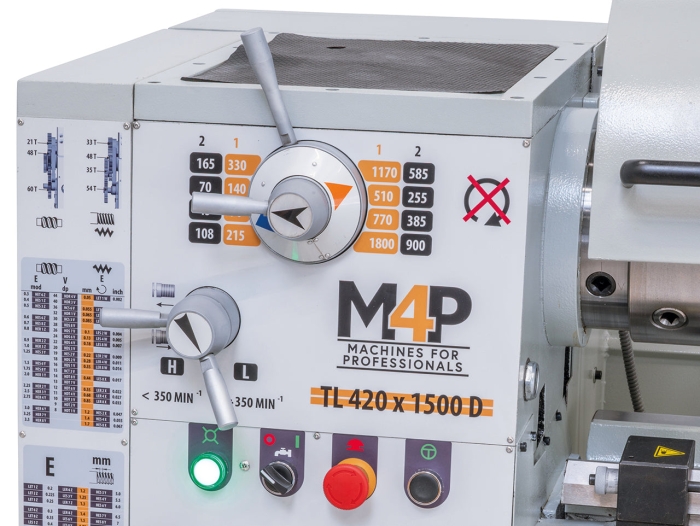

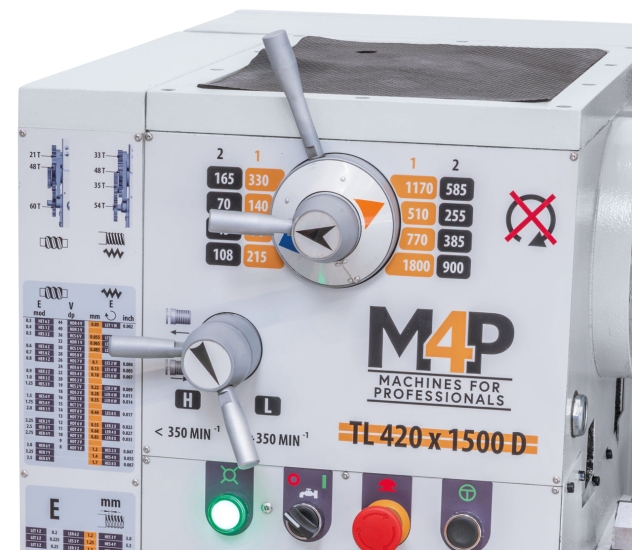

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

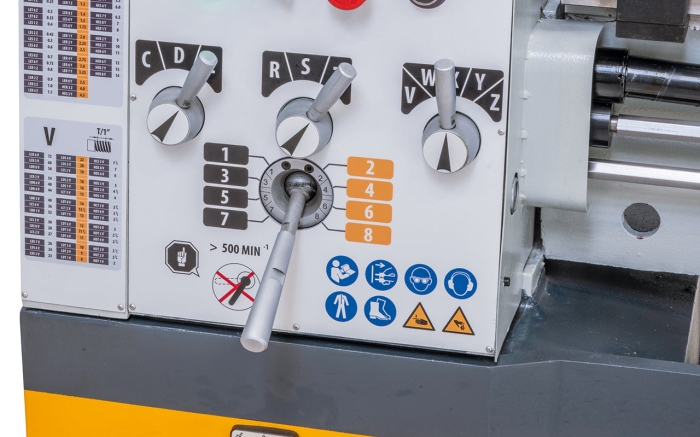

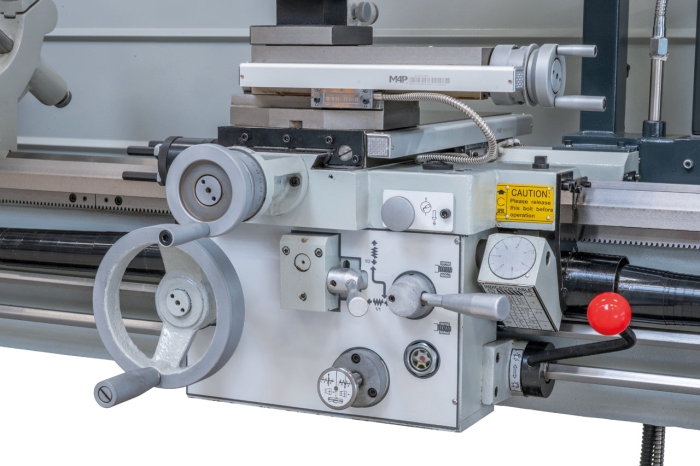

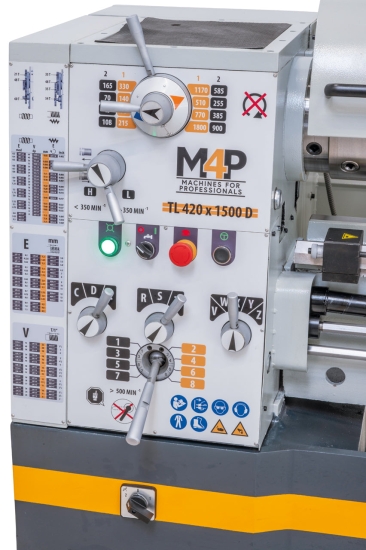

- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen

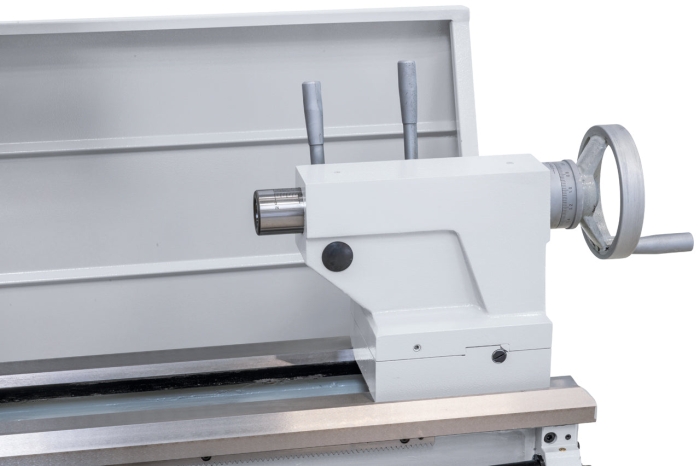

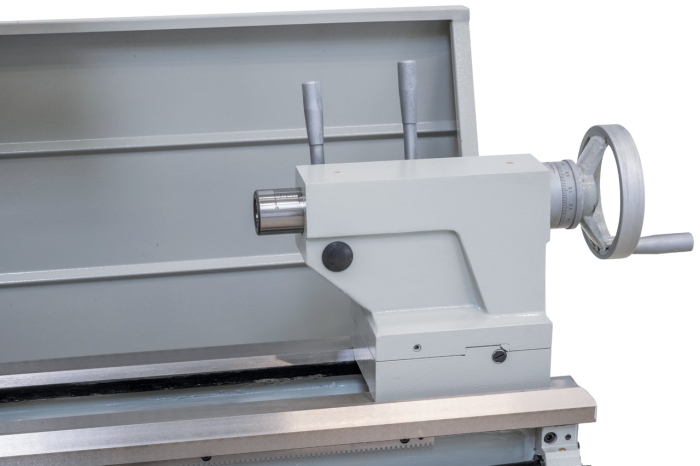

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
| Technische Daten | |
| Spitzenweite: | 1500 mm |
| Spitzenhöhe: | 210 mm |
| Umlaufdurchmesser über Bett: | 420 mm |
| Umlaufdurchmesser über Kröpfung: | 580 mm |
| Umlaufdurchmesser über Planschlitten: | 250 mm |
| Bettbreite: | 250 mm |
| Spindelbohrung: | 52 mm |
| Spindelaufnahme: | DIN 55029, D1 - 6 |
| Drehzahlbereich: | (16) 45 - 1800 U/min |
| Bereich Längsvorschübe: | (17) 0,05 - 1,7 mm/U |
| Bereich Planvorschübe: | (17) 0,025 - 0,85 mm/U |
| Metrische Gewinde: | (42) 0,2 - 14 mm |
| Zollgewinde: | (45) 2 - 72 Gg/1“ |
| Pinolendurchmesser: | 50 mm |
| Pinolenweg: | 125 mm |
| Pinolenaufnahme: | MK 4 |
| Motorleistung: | 2,2 / 3,3 kW |
| Maschinenabmessung (B x T x H): | 2470 x 900 x 1540 mm |
| Gewicht ca.: | 1485 kg |
Lieferumfang

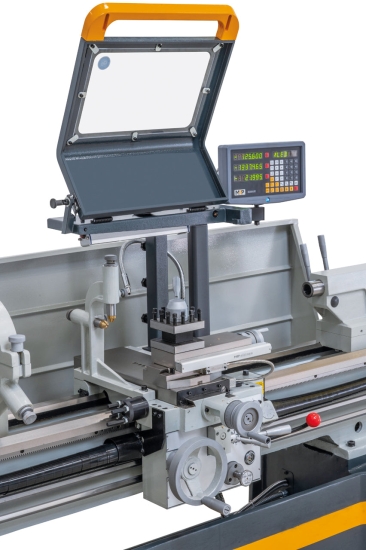

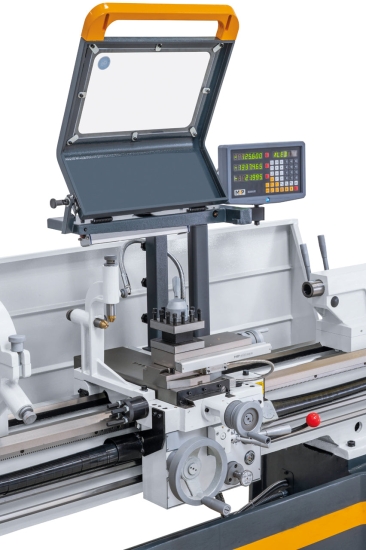

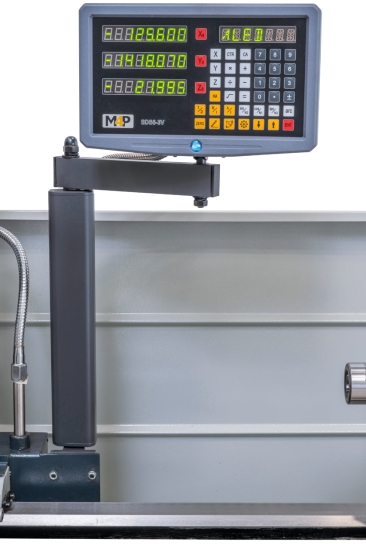

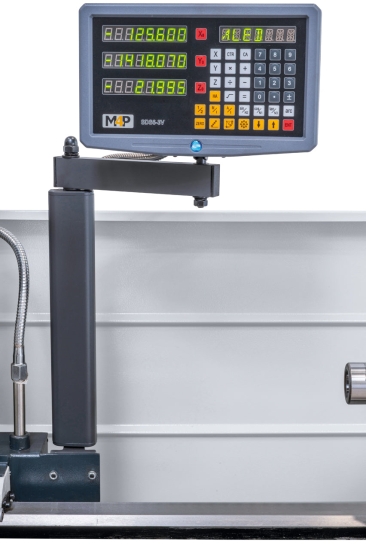

- 3-Achs-Digitalanzeige SDS6-3V

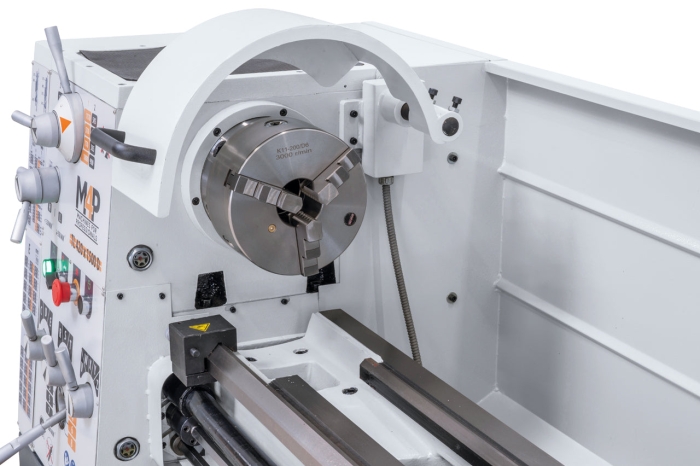

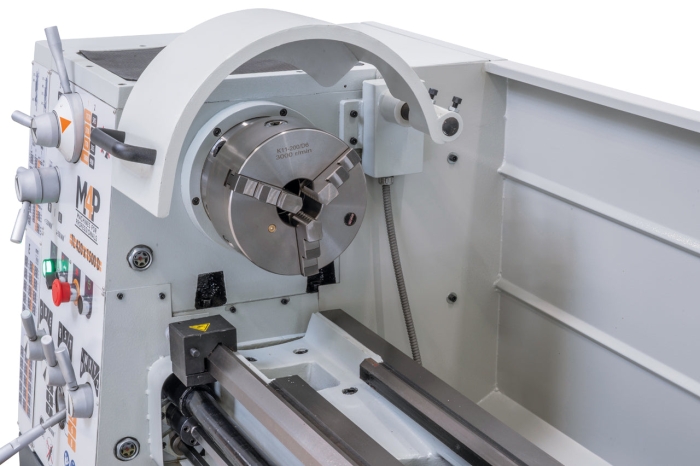

- 3-Backenfutter BC3-200 mm / D6
- Aufspannscheibe 350 mm

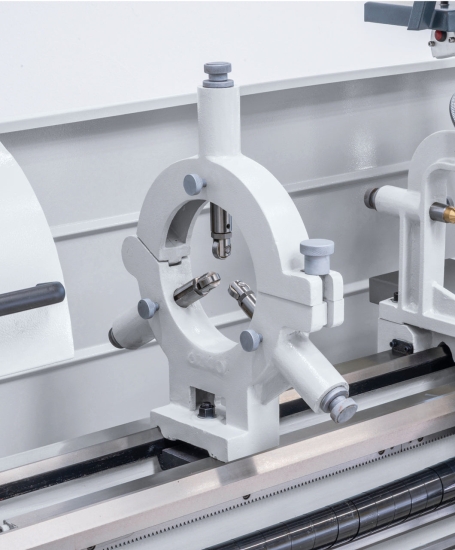

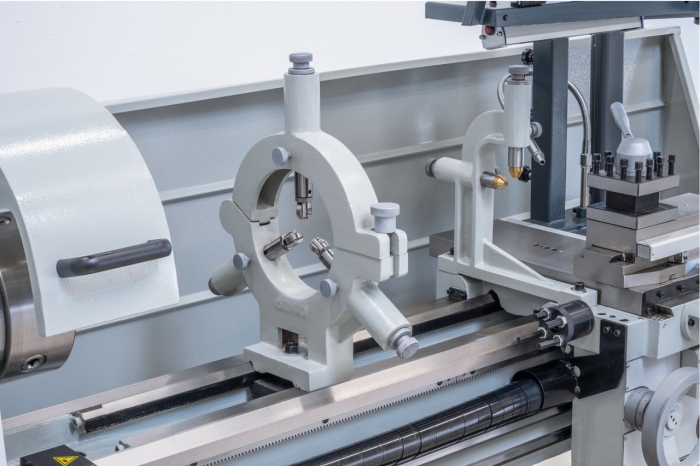

- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Kühlmitteleinrichtung

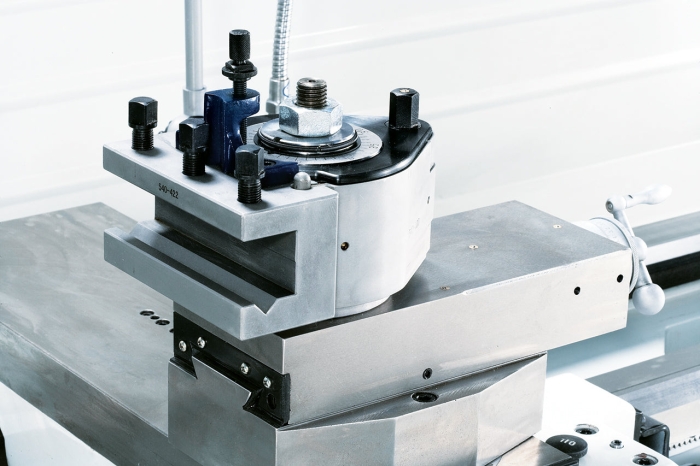

- Vierfachstahlhalter

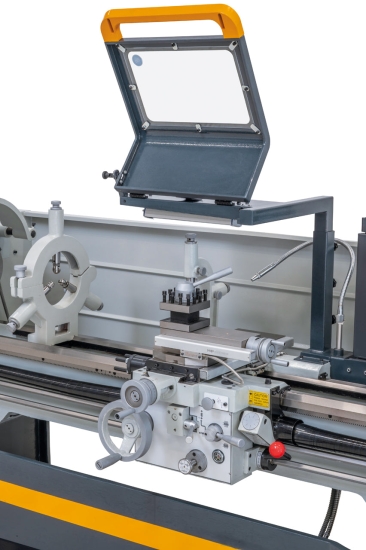

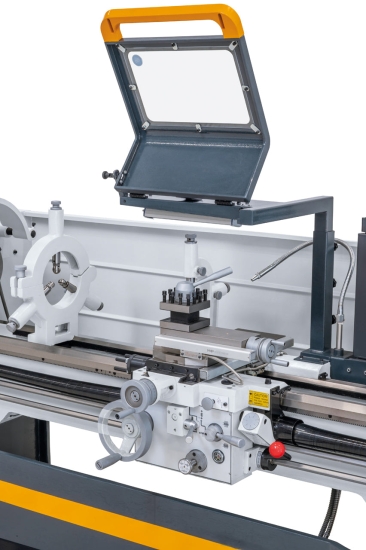

- Schutzeinrichtung bei Vierfachstahlhalter

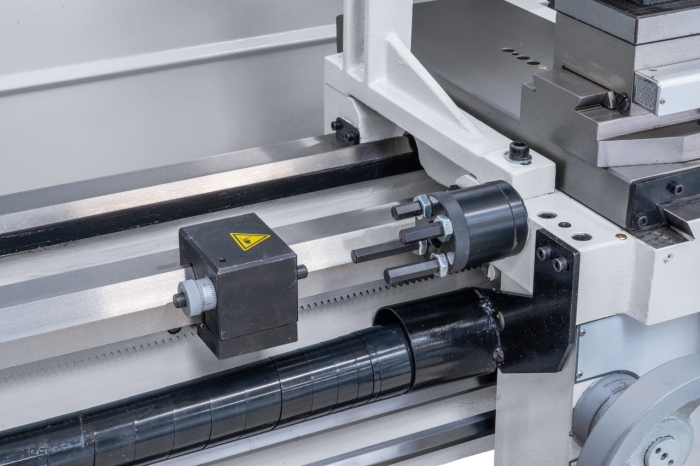

- Mikrometerlängsanschlag
- Rutschkupplung

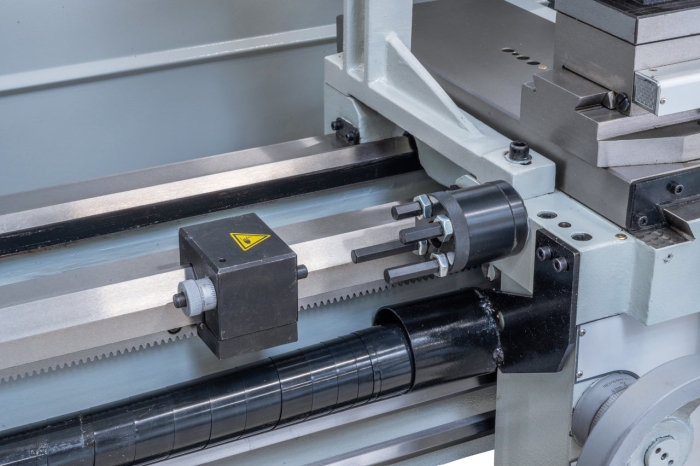

- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46

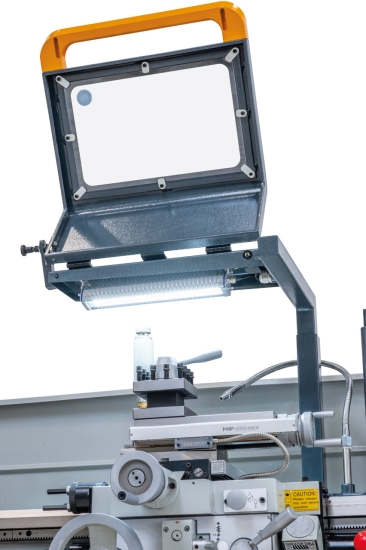

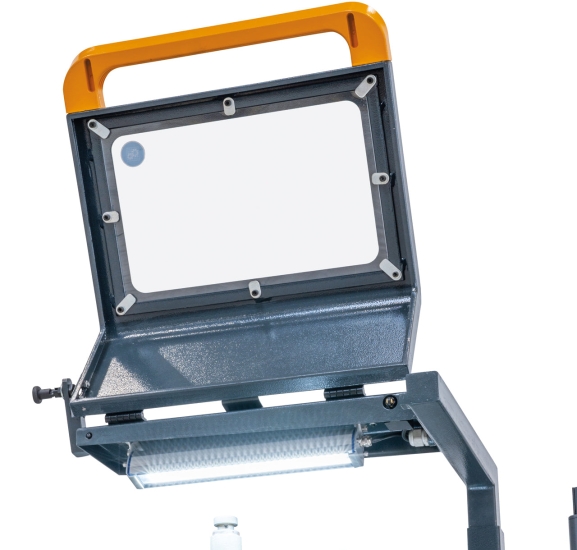

- LED-Maschinenleuchte

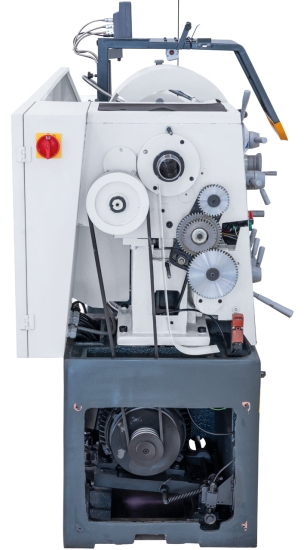

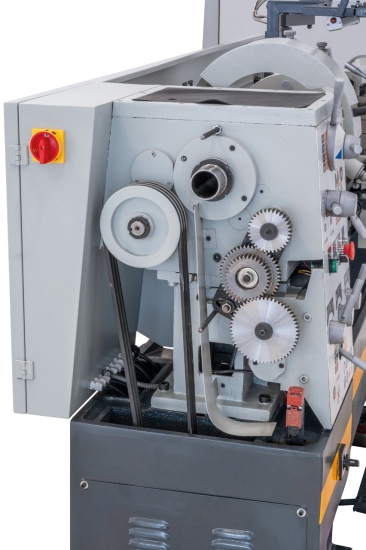

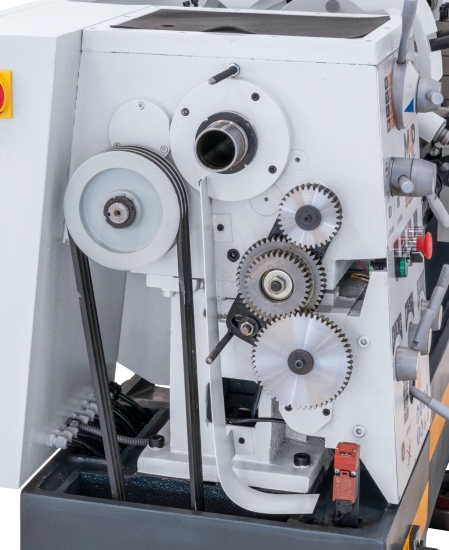

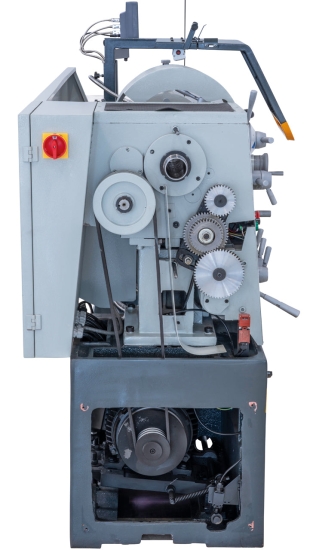

- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
