Produktbeschreibung

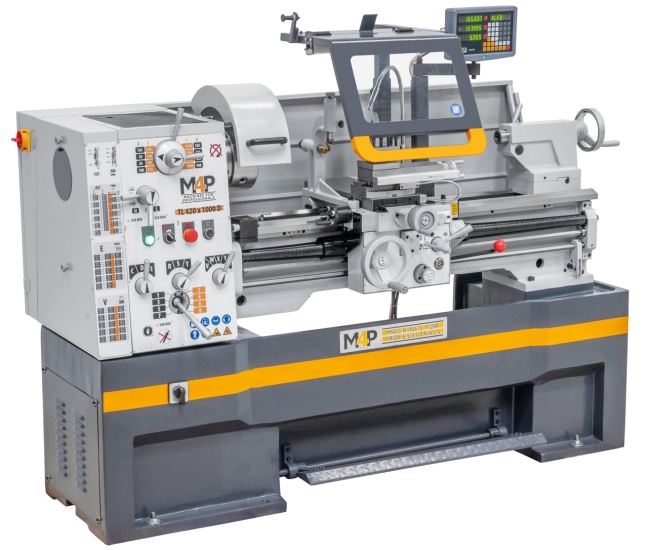

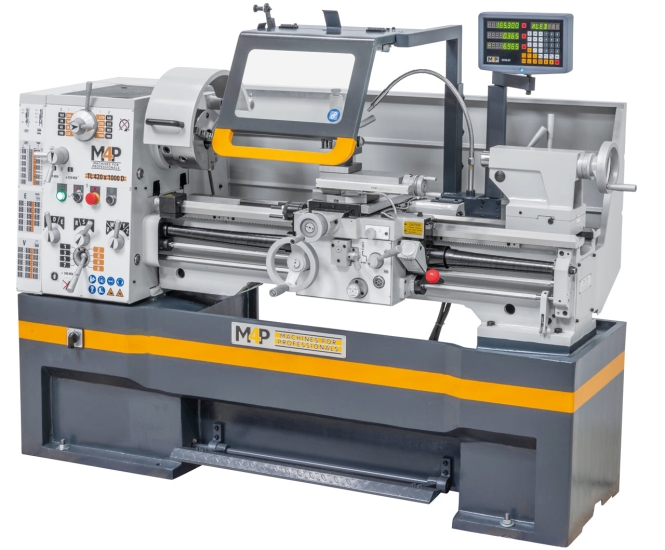

Die Universaldrehmaschine TL 420 x 1000 D wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs Digitalanzeige ausgestattet.
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

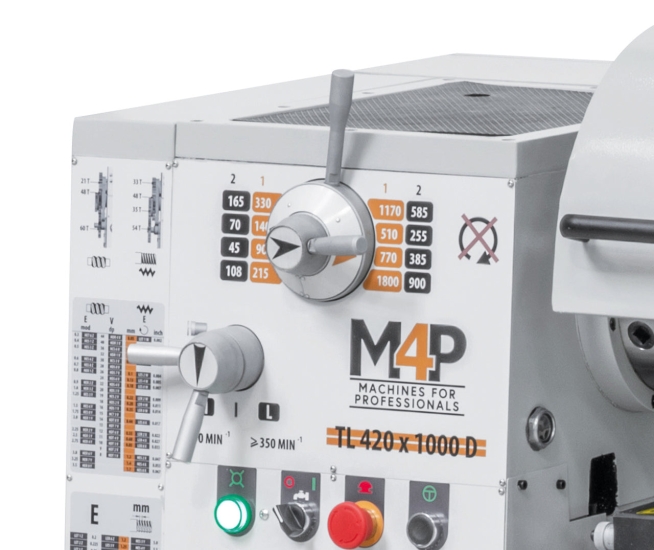

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Elektromechanische FuĂźbremse zur Reduzierung der Nebenzeiten

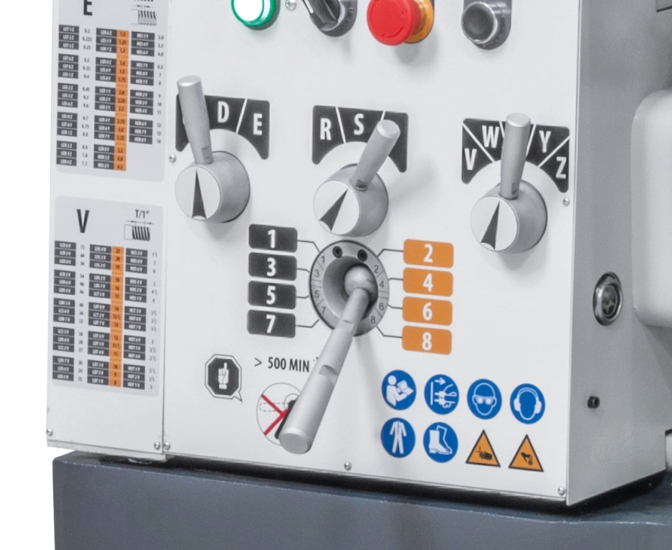

- Zentrale, handliche Schaltung fĂĽr VorschĂĽbe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen

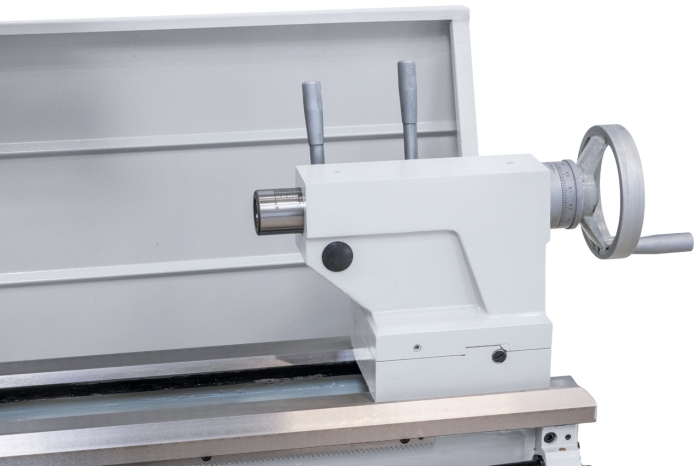

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
| Technische Daten | |
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 210 mm |
| Umlaufdurchmesser ĂĽber Bett: | 420 mm |
| Umlaufdurchmesser über Kröpfung: | 580 mm |
| Umlaufdurchmesser ĂĽber Planschlitten: | 250 mm |
| Bettbreite: | 250 mm |
| Spindelbohrung: | 52 mm |
| Spindelaufnahme: | DIN 55029, D1 - 6 |
| Drehzahlbereich: | (16) 45 - 1800 U/min |
| Bereich Längsvorschübe: | (17) 0,05 - 1,7 mm/U |
| Bereich PlanvorschĂĽbe: | (17) 0,025 - 0,85 mm/U |
| Metrische Gewinde: | (42) 0,2 - 14 mm |
| Zollgewinde: | (45) 2 - 72 Gg/1“ |
| Pinolendurchmesser: | 50 mm |
| Pinolenweg: | 125 mm |
| Pinolenaufnahme: | MK 4 |
| Motorleistung: | 2,2 / 3,3 kW |
| Maschinenabmessung (B x T x H): | 2020 x 900 x 1540 mm |
| Gewicht ca.: | 1325 kg |
Lieferumfang

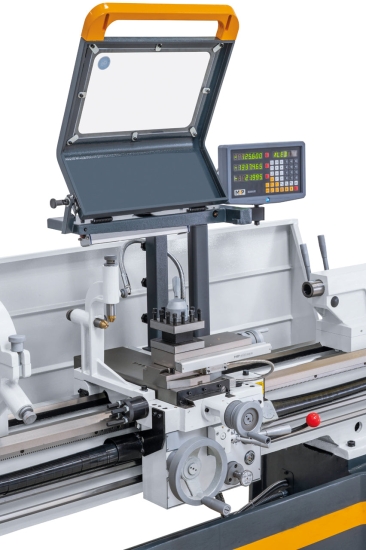

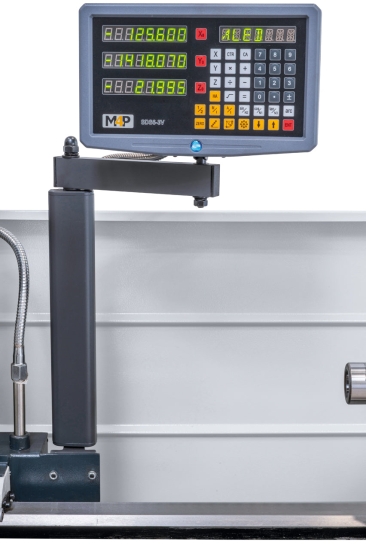

- 3-Achs-Digitalanzeige SDS6-3V

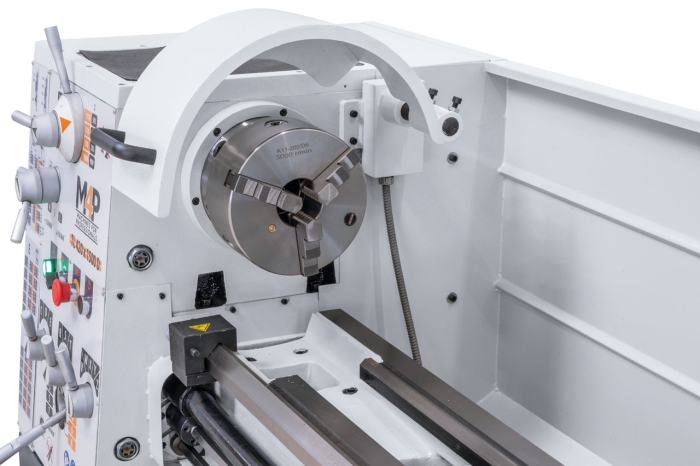

- 3-Backenfutter BC3-200 mm / D6
- Aufspannscheibe 350 mm

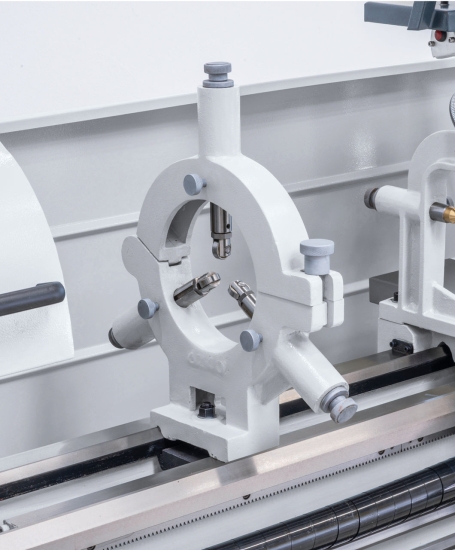

- Feststehende LĂĽnette - Durchlass diam. max. 135 mm
- Mitlaufende LĂĽnette - Durchlass diam. max. 65 mm
- KĂĽhlmitteleinrichtung

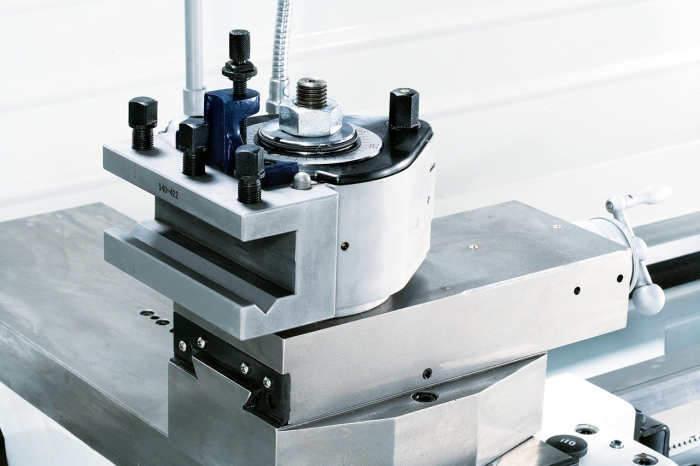

- Vierfachstahlhalter

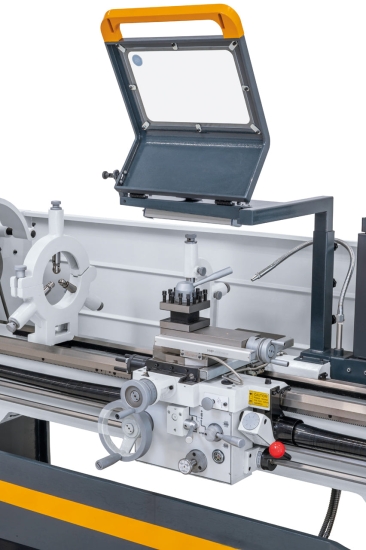

- Schutzeinrichtung bei Vierfachstahlhalter

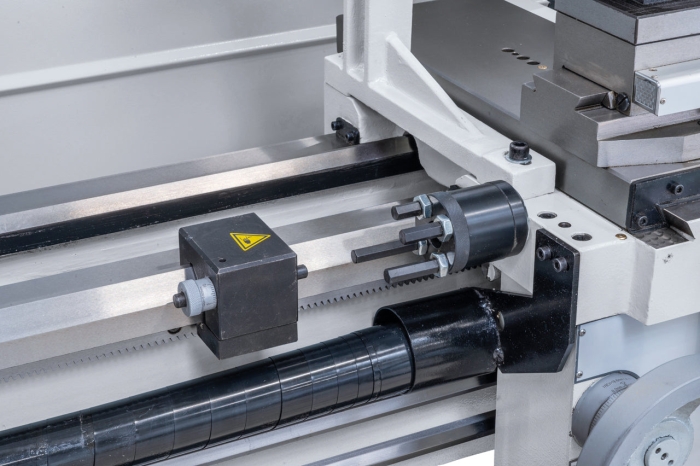

- Mikrometerlängsanschlag
- Rutschkupplung
- Revolveranschlag mit Feineinstellung
- Gewindeuhr
- Motor mit Magnetbremse nach CE-Norm
- FuĂźpedal mit Bremsfunktion nach CE
- ErstbefĂĽllung mit Shell Tellus 46

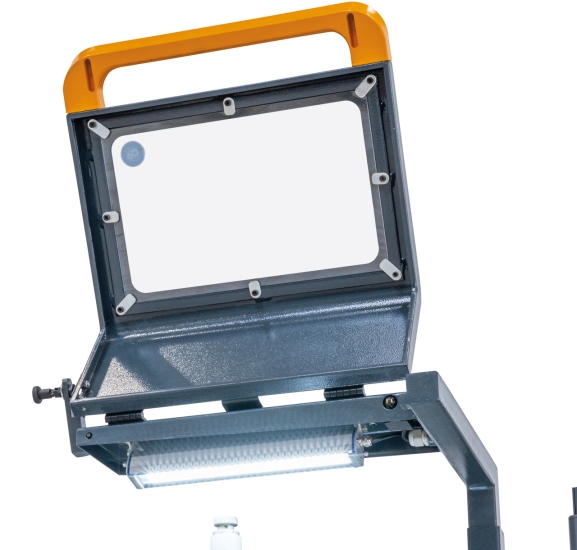

- LED-Maschinenleuchte

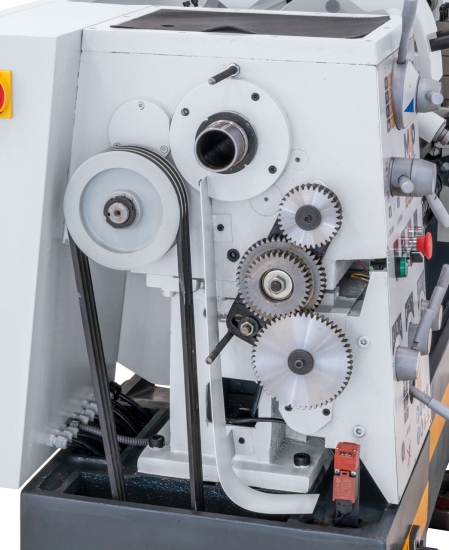

- Wechselräder
- ReduzierhĂĽlse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
