- Produktbeschreibung

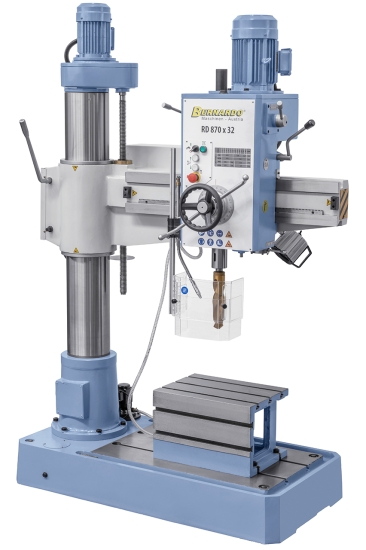

Die kompakte Radialbohrmaschine RD 870 x 32 ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Durch die vielseitigen Anwendungsmöglichkeiten ist dieseMaschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Eigenschaften
- Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule
- Großdimensionierte Grundplatte, ideal zum Bearbeiten von großen Werkstücken
- Mechanische Arretierung der Schwenkbewegung des Auslegers und der Spindelstockverschiebung
- Leichte Einstellbarkeit auf das festliegende Werkstück

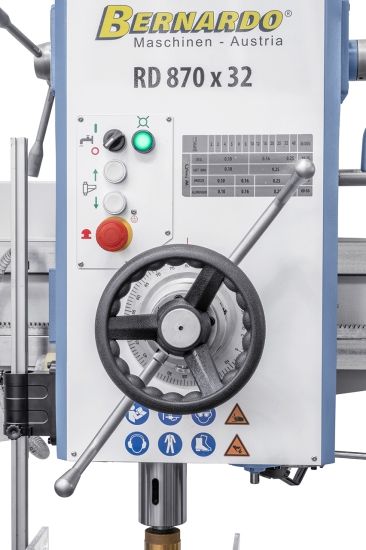

- Einfache, zentrale Bedienung an der Vorderseite der Maschine
- Einfache Höhenverstellung des Auslegerarms über Hubmotor
- Optimale Schnittgeschwindigkeit durch großen Drehzahlbereich
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Daten
Bohrleistung max. | 32 mm |
Gewindeschneiden max. | M24 |
Ausladung min./max. | 260 - 840 mm |
Vertikalbewegung des Auslegers | 730 mm |
Verfahrweg Bohrkopf (horizontal) | 580 mm |
Pinolenhub | 210 mm |
Spindeldrehzahl | (6) 75 - 1220 U/min |
Spindelaufnahme | MK 4 |
Vorschubbereich | 0,1 / 0,16 / 0,25 mm/U |
Abstand Spindel - Würfeltisch | 100 - 830 mm |
Abstand Spindel - Grundplatte | 400 - 1030 mm |
Würfeltisch (L x B x H) | 480 x 350 x 300 mm |
Aufspannfläche Grundplatte | 825 x 880 mm |
Säulendurchmesser | 200 mm |
Hubmotor | 0,75 kW |
Motorleistung | 2,2 kW |
Maschinenabmessung (B x T x H) | 1350 x 670 x 2200 mm |
Gewicht ca. | 770 kg |
Lieferumfang
- Würfeltisch
- Kühlmitteleinrichtung
- Reduzierung MK 4 / 3
- Adapter MK 4 / B16
- LED-Maschinenleuchte
- Hubmotor
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
