Produktbeschreibung

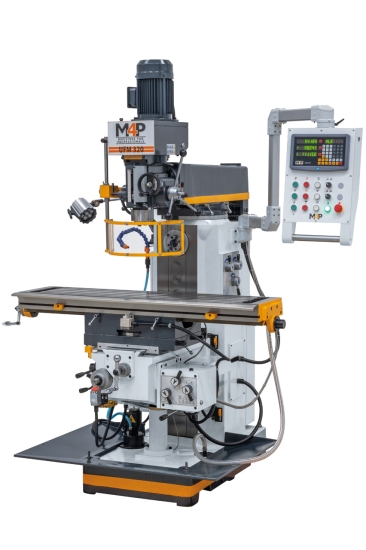

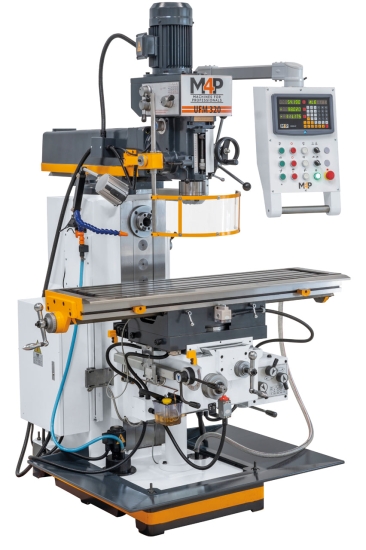

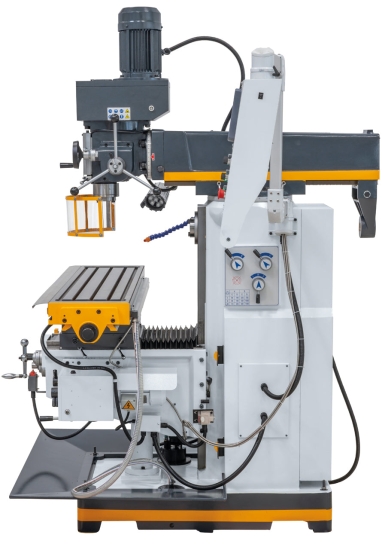

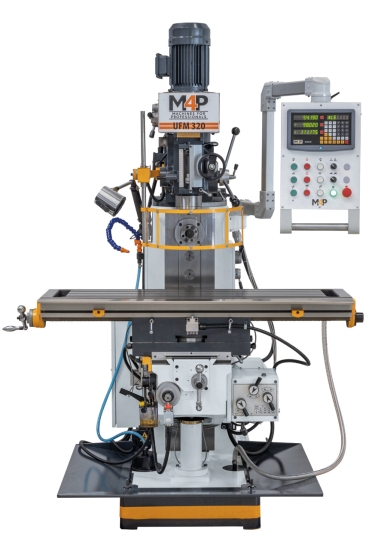

Die Universalfräsmaschine UFM 320 bietet durch die große Tischaufspannfläche und dem automatischen Bohrvorschub einen erweiterten Einsatzbereich sowie hohen Bedienkomfort. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung.

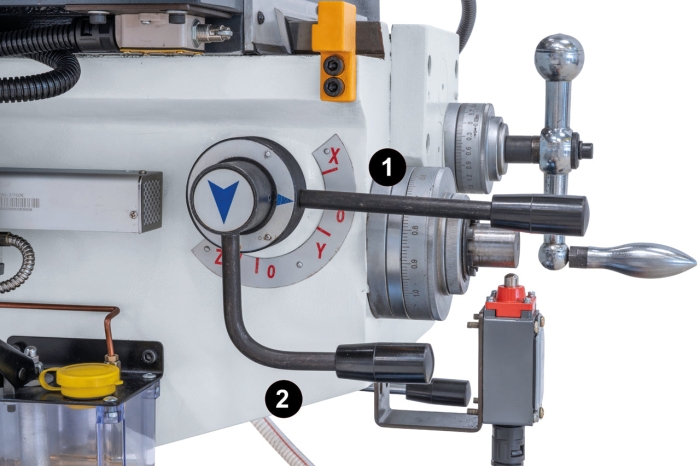

- Automatischer Tischvorschub (8 Stufen) in allen Achsen mit Eilgangsfunktion
- Großdimensionierter (1370 x 320 mm) Kreuztisch mit T-Nuten

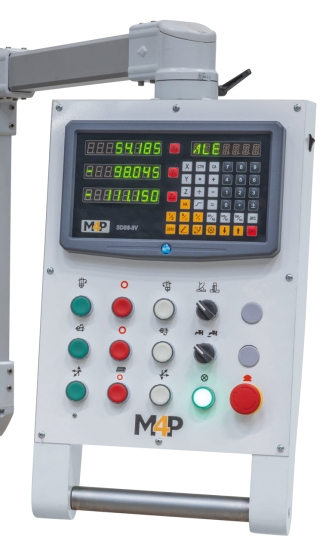

- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
- Erweiterter Einsatzbereich durch zusätzliche Horizontalspindel

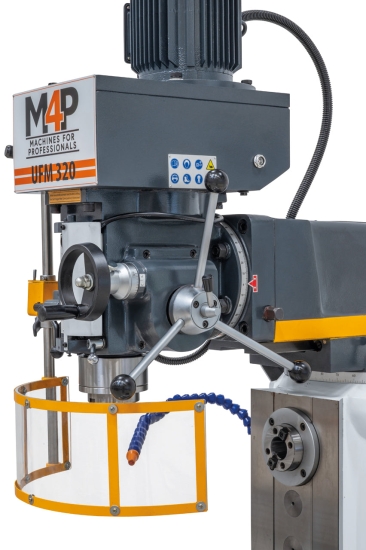

- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Umfangreiches Zubehör in der Grundausstattung enthalten

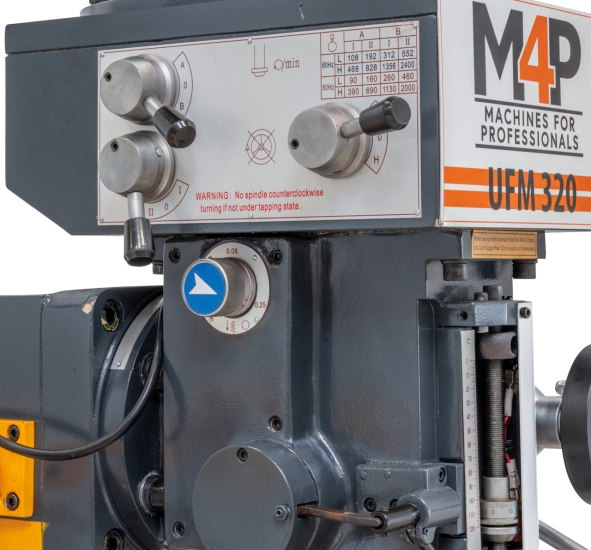

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

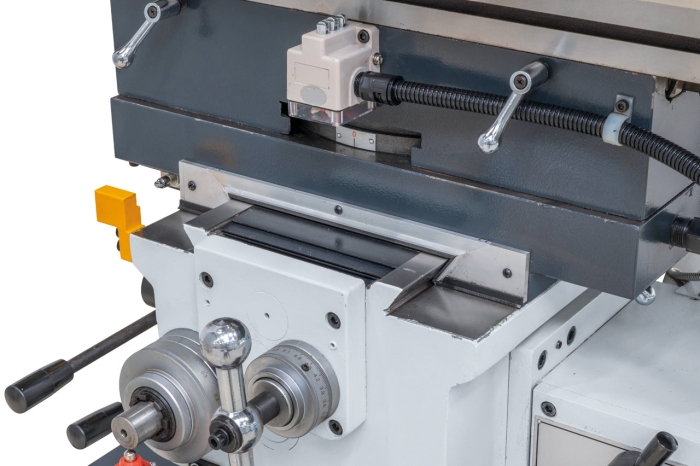

- Massive Rechteckführung in y- und z-Achse
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
| Technische Daten | |
| Tischgröße: | 1370 x 320 mm |
| Spindelaufnahme: | ISO 40 |
| Spindeldrehzahl vertikal: | (8) 90 - 2000 U/min |

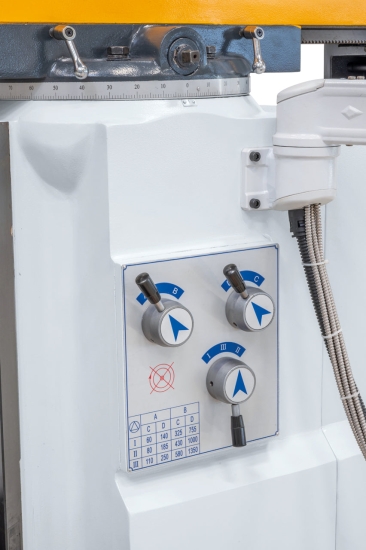

| Spindeldrehzahl horizontal: | (12) 60 - 1350 U/min |

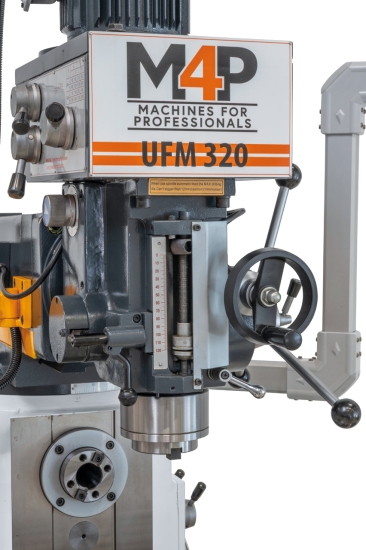

| Pinolenhub: | 105 mm |
| Pinolenvorschub: | 0,08 / 0,15 / 0,25 mm/U |
| Verfahrweg (x / y / z): | 900 / 280 / 445 mm |
| Ausladung: | 155 - 710 mm |

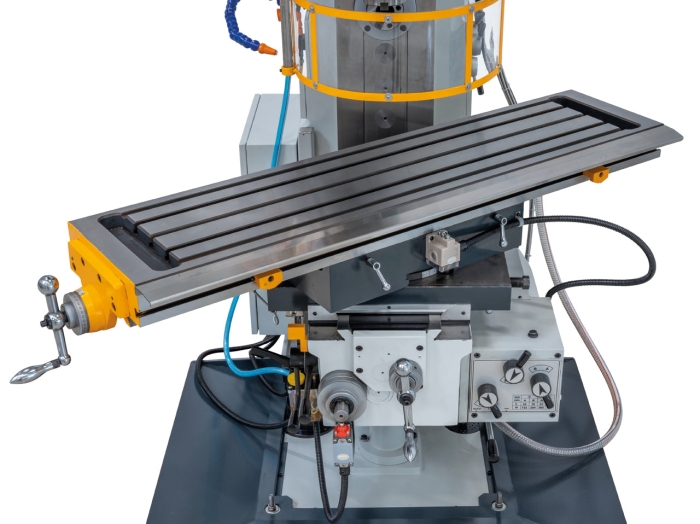

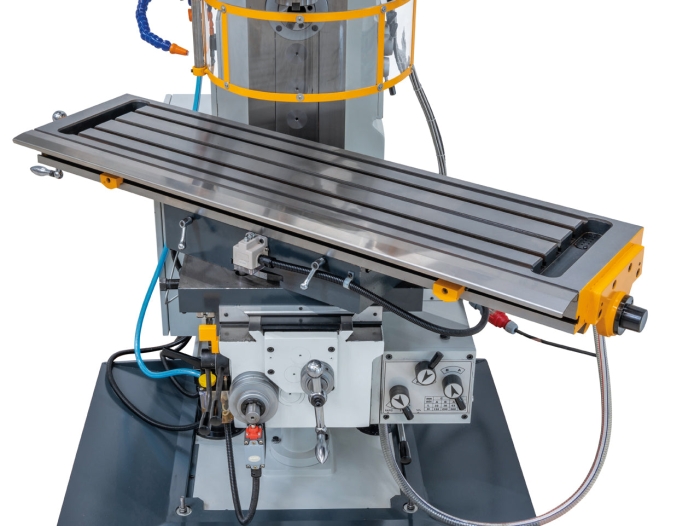

| Tisch schwenkbar: | -45° bis +45° |

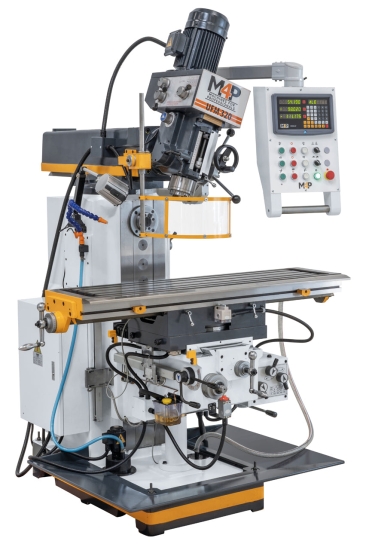

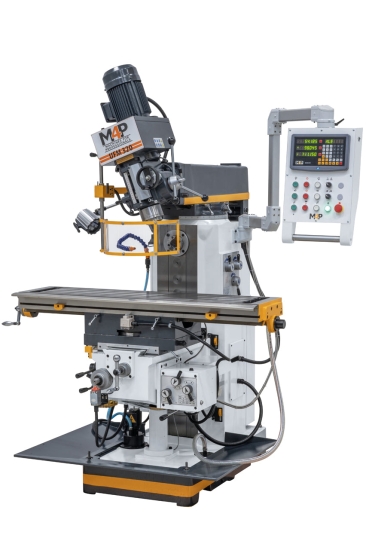

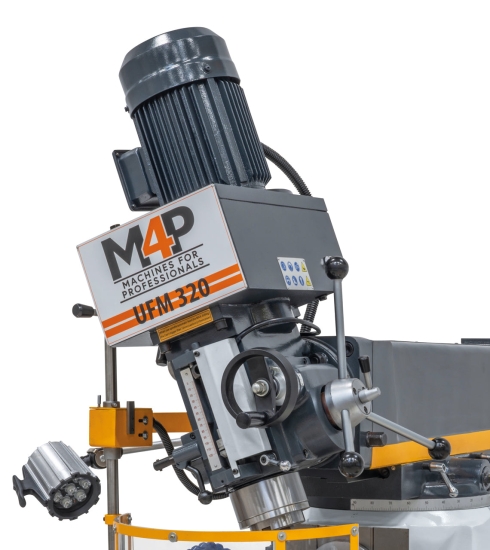

| Spindelkopf schwenkbereich: | -90° bis +90° |
| Abstand Spindel / Tisch: | 55 - 490 mm |

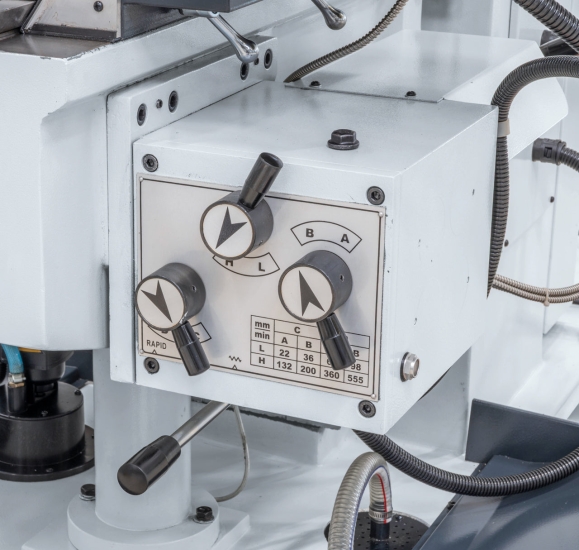

| Vorschubbereich längs: | (8) 22 - 555 mm/min |
| Vorschubbereich quer: | (8) 22 - 555 mm/min |
| Vorschubbereich vertikal: | (8) 22 - 555 mm/min |
| Eilgang x-, y- und z-Achse: | 633 / 633 / 1580 mm/min |
| T-Nutengröße: | 14 mm |
| Motorleistung vertikal: | 2,2 kW |
| Motorleistung horizontal: | 2,2 kW |
| Maschinenabmessung (B x T x H): | 1650 x 1700 x 2300 mm |
| Gewicht ca.: | 1520 kg |
Lieferumfang
- 3-Achs-Digitalanzeige SDS6-3V
- Zahnkranzbohrfutter 3 - 16 mm / B16
- Anzugsspindel M16
- Horizontal-Gegenlager
- Verstellbare Schutzeinrichtung
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 3, ISO 40/MK 2, ISO 40/B 16
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
