Produktbeschreibung

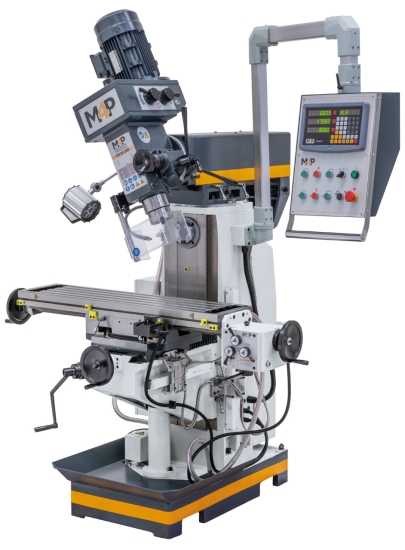

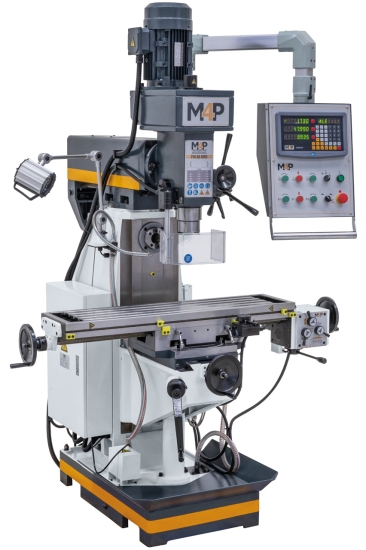

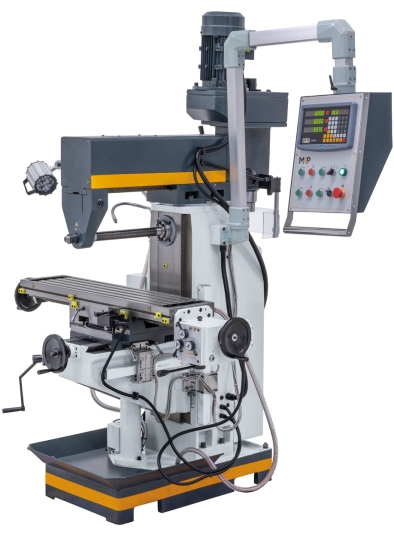

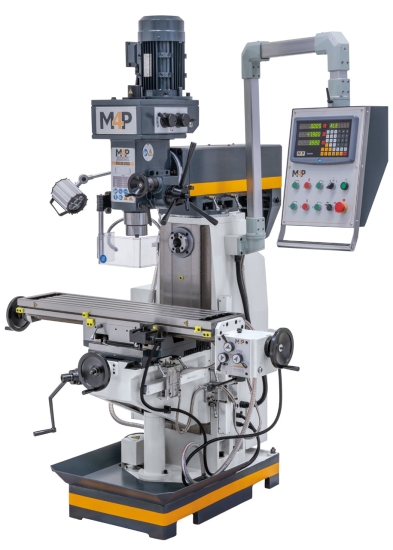

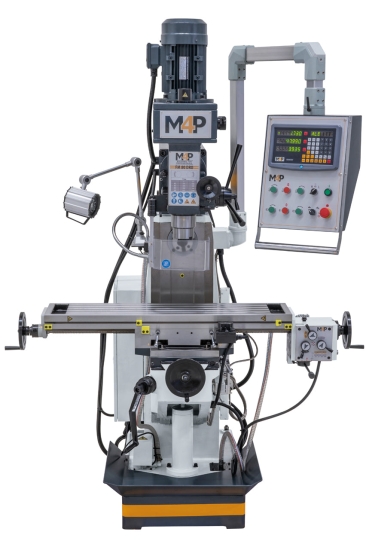

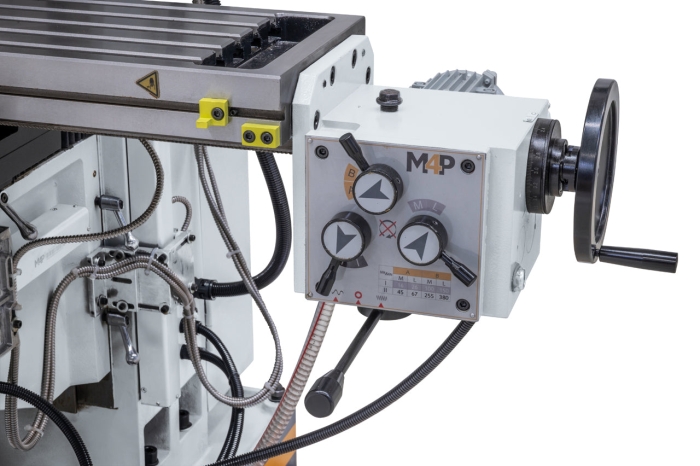

Die robuste Universalfräsmaschine FM 80 DRO ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.
- Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel

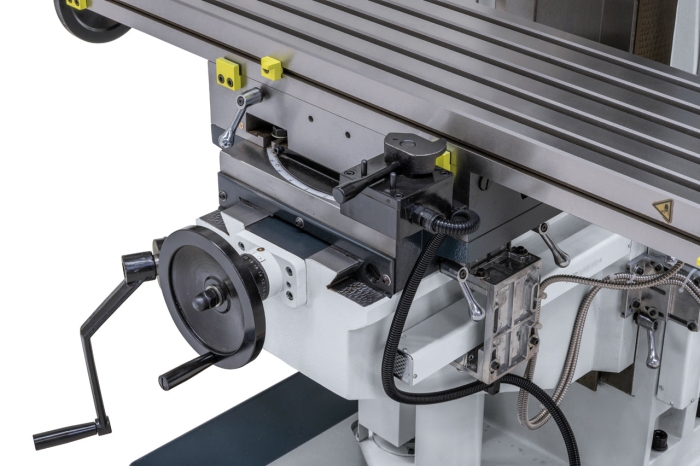

- Frästisch 45° rechts - links schwenkbar
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager (≤0,015 mm)

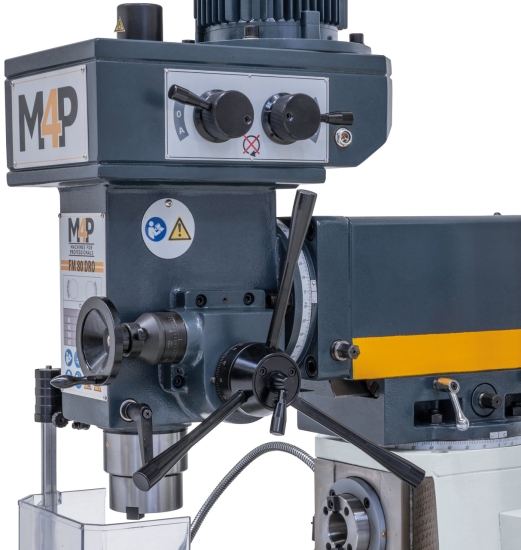

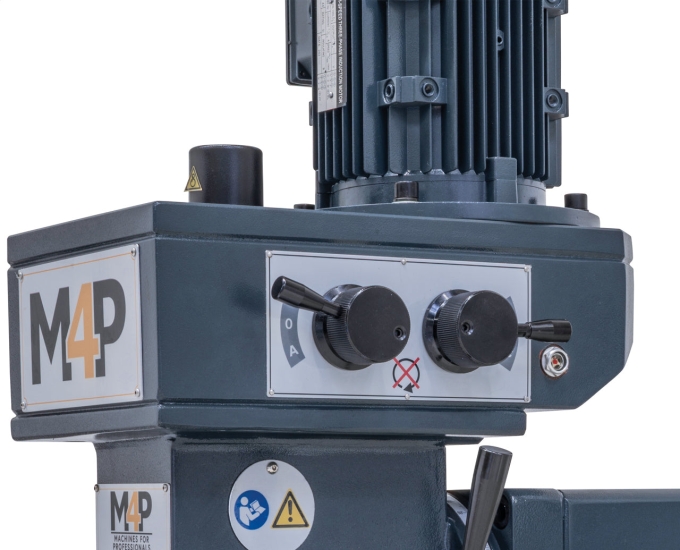

- Komfortable Drehzahleinstellung der Frässpindeln

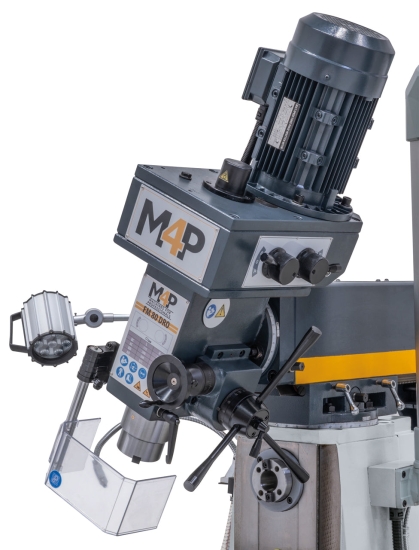

- Schwenkbarer Fräskopf von -90° bis +90°
- Tischaufspannfläche 1000 x 240 mm
- Automatischer Tischvorschub in x-Achse inklusive Eilgang

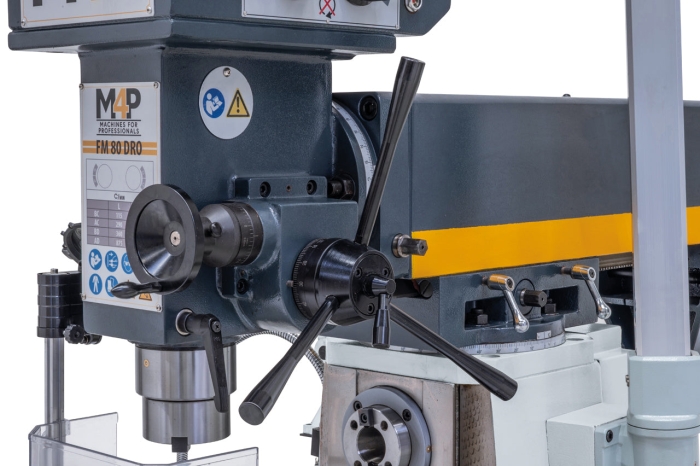

- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung des Getriebekopfes

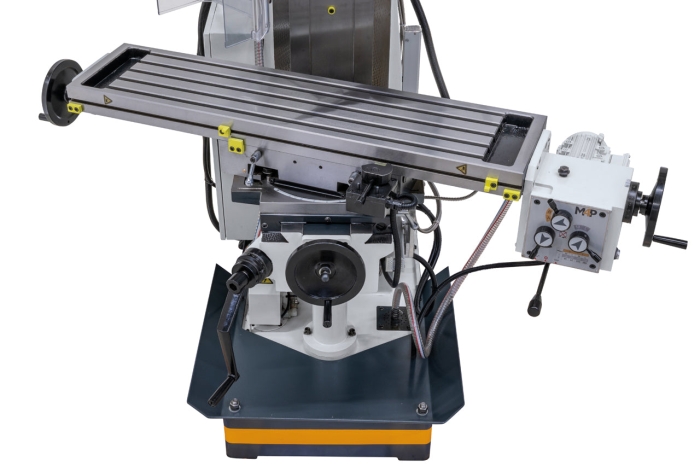

- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
| Technische Daten | |
| Tischgröße: | 1000 x 240 mm |
| Spindelaufnahme: | ISO 40 |
| Spindeldrehzahl vertikal: | (8) 115 - 1750 U/min |
| Spindeldrehzahl horizontal: | (9) 60 - 1350 U/min |
| Pinolenhub: | 125 mm |
| Verfahrweg längs (x): | 590 mm |
| Verfahrweg quer (y): | 190 mm |
| Verfahrweg vertikal (z): | 315 mm |
| Abstand Spindel / Tisch: | 50 - 365 mm |
| Ausladung: | 180 - 660 mm |
| Tisch schwenkbar: | -45° bis +45° |
| Spindelkopf Schwenkbereich: | -90° bis +90° |
| Vorschubbereich, längs: | (8) 16 - 380 mm/min |
| T-Nutengröße: | 14 mm |

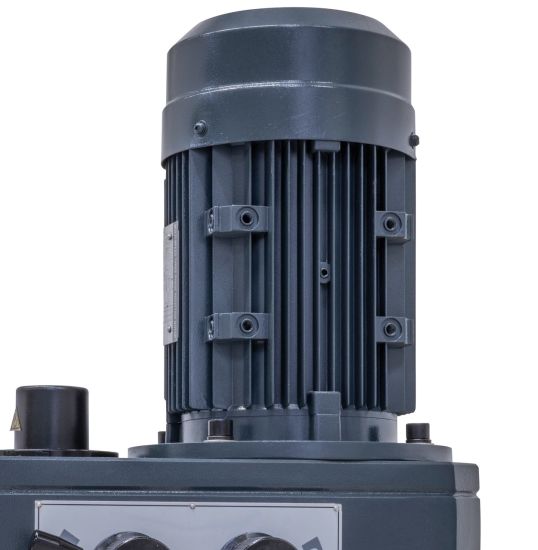

| Motorleistung vertikal: | 0,85 / 1,5 kW |
| Motorleistung horizontal: | 1,5 kW |
| Maschinenabmessung (B x T x H): | 1500 x 1430 x 2100 mm |
| Gewicht ca.: | 809 kg |
Lieferumfang
- Schnellspannbohrfutter 3 - 16 mm / B 18

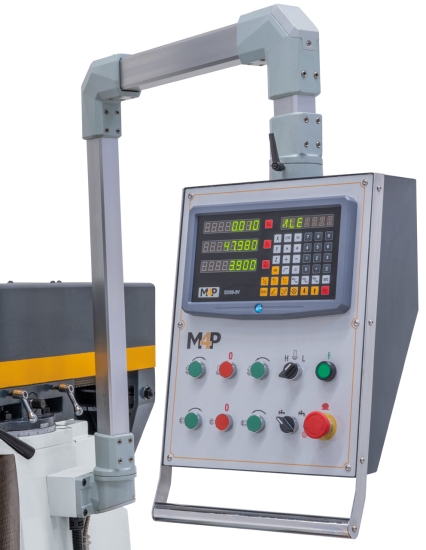

- 3-Achs-Digitalanzeige SDS6-3V
- Anzugspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Automatischer Frästischvorschub für x-Achse
- Adapter ISO 40 / MK 3
- Adapter ISO 40 B 18
- Reduzierhülse MK 3/2

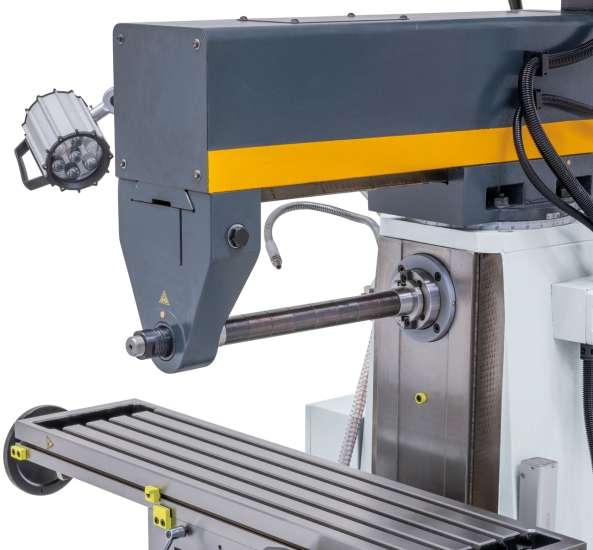

- Langer Fräsdorn ISO 40 / 27 mm

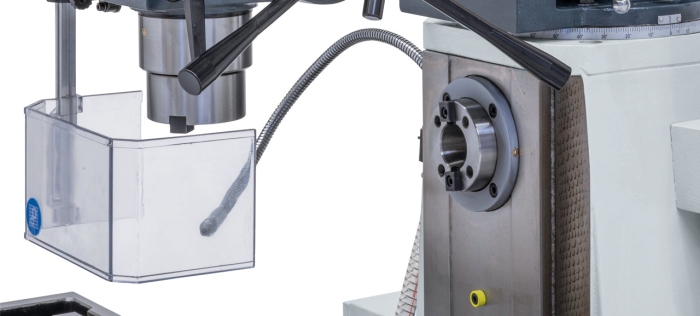

- Verstellbare Schutzeinrichtung
- Horizontalgegenlager
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
