Produktbeschreibung

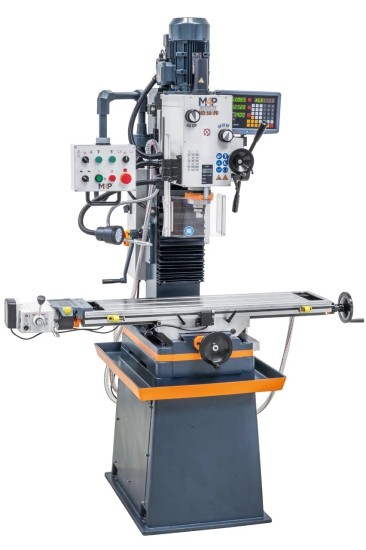

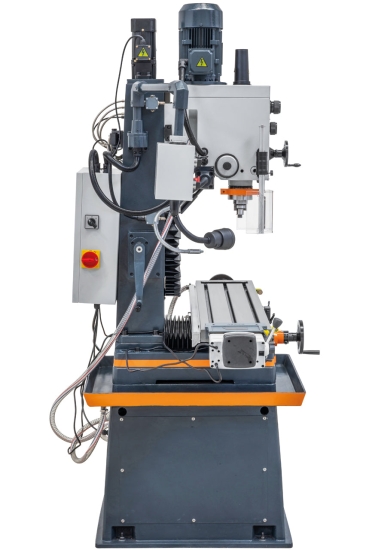

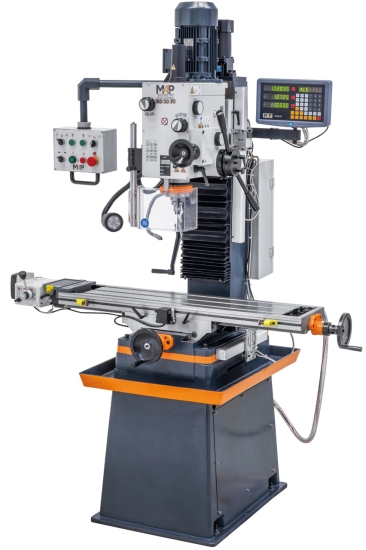

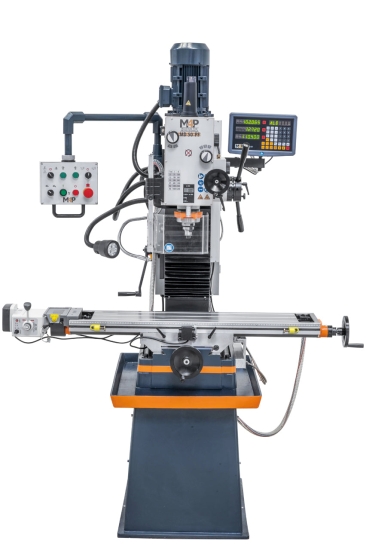

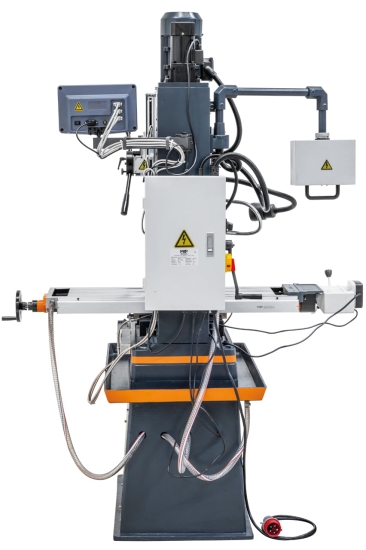

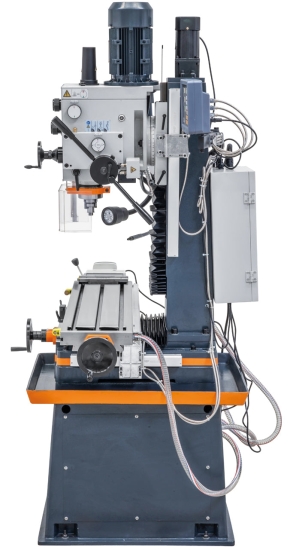

Die Bohr- und Fräsmaschine MD 50 PF überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Frästischvorschub, Hubmotor, Pinolenvorschub, Kühlmitteleinrichtung, LED-Arbeitsleuchte, Graugussuntergestell mit Kühlmittelrinne, Sicherheitseinrichtungen nach CE-Norm, ...), wodurch diese Maschine universell einsetzbar ist.

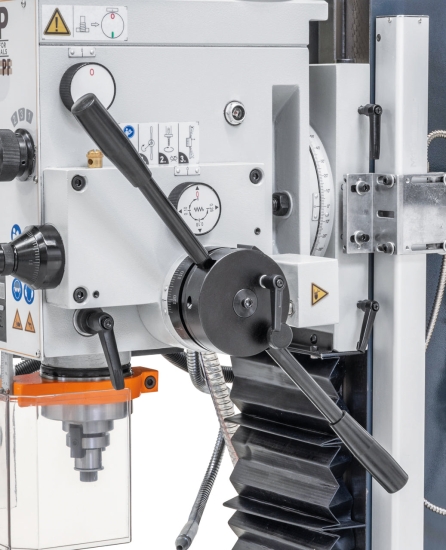

- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.

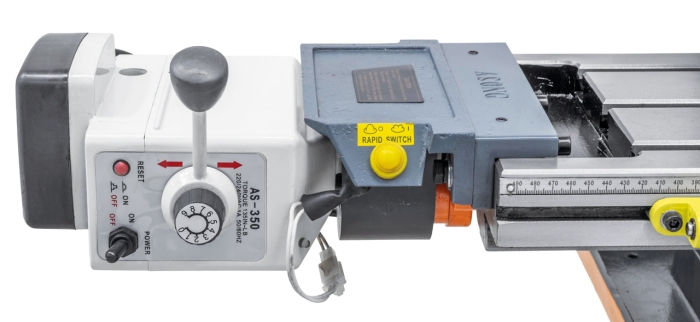

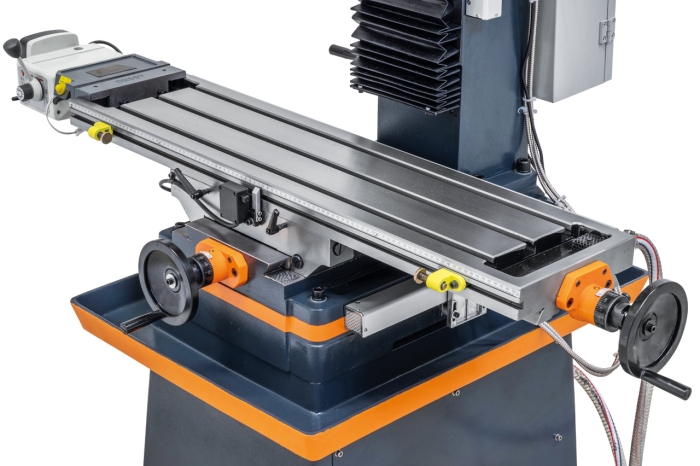

- Schnelle Tischverstellung in x-Achse durch automatischen Tischvorschub mit Eilgang
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

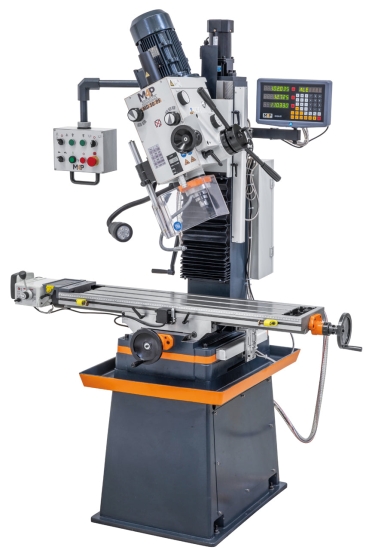

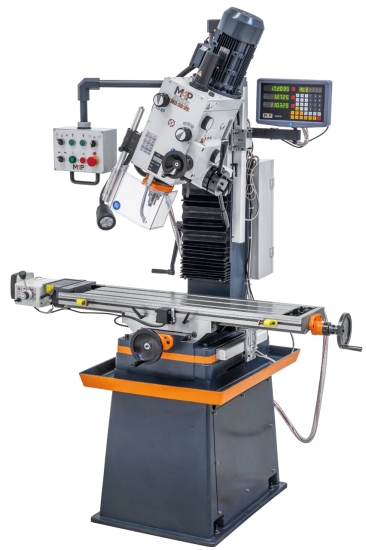

- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.

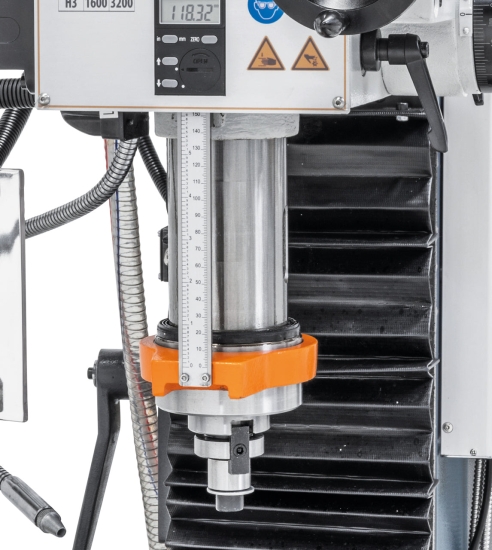

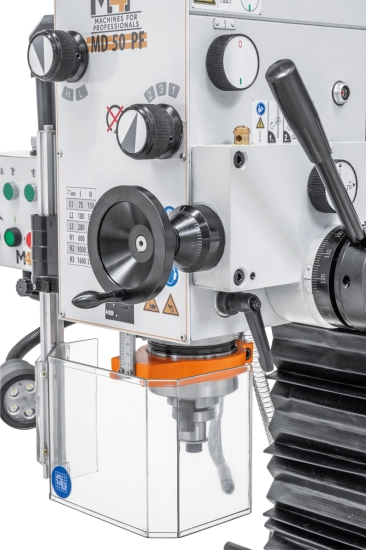

- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten

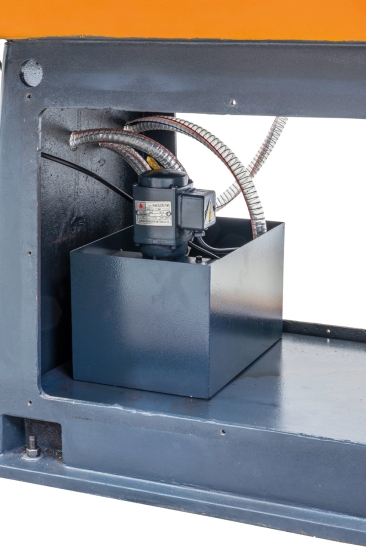

- Leistungsstarke Kühlmitteleinrichtung im Standfuß integriert
| Technische Daten | |
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 220 mm |
| Spindeldrehzahl: | (12) 75 - 3200 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 120 mm |
| Pinolenvorschub: | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße: | 1000 x 240 mm |
| Verfahrweg (x/y): | 680 / 180 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Abstand Spindel / Tisch: | 90 - 455 mm |
| Höhenverstellung Fräskopf: | 365 mm |
| T-Nutengröße: | 14 mm |

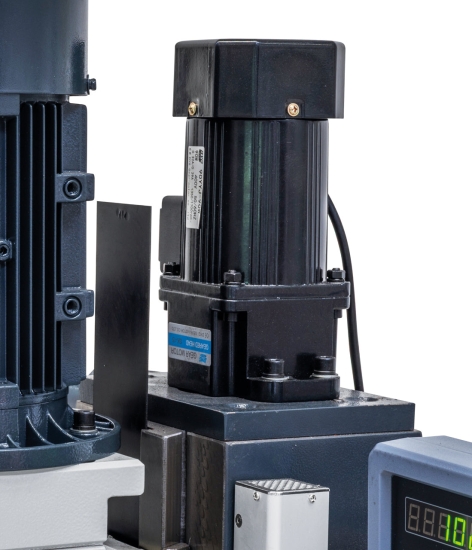

| Hubmotor: | 90 W |
| Motor-Abgabeleistung S1 100%: | 2,7 kW / 3,7 kW |
| Motor-Aufnahmeleistung S6 40%: | 3,7 kW / 5,1 kW |
| Maschinenabmessung (B x T x H): | 1470 x 920 x 1950 mm |
| Gewicht ca.: | 456 kg |
Lieferumfang

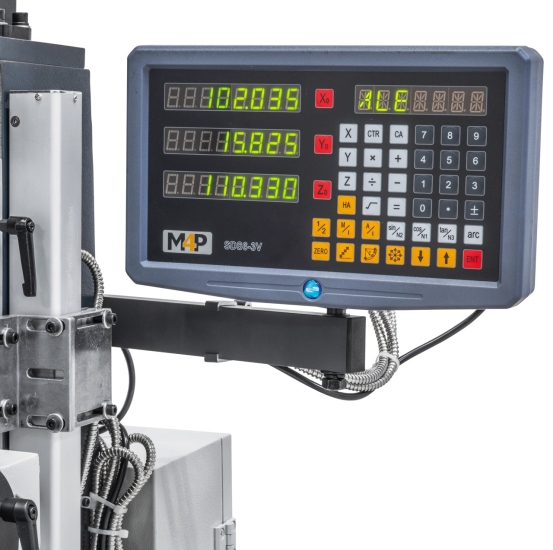

- 3-Achs-Digitalanzeige SDS6-3V
- Schnellspannbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugspindel M 16
- Reduzierhülse M 4 / 3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Hubmotor für Fräskopf
- x-Achsenvorschub AS-350
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Kühlmitteleinrichtung
- Längsmeßskala
- Gussuntergestell mit Kühlmittelrinne
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
