- Produktbeschreibung
Produktbeschreibung

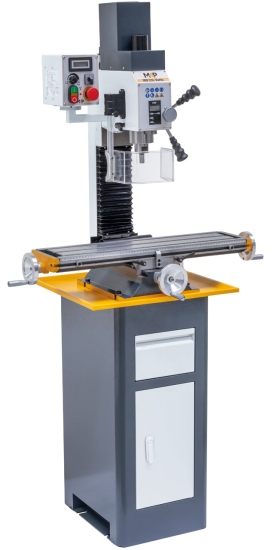

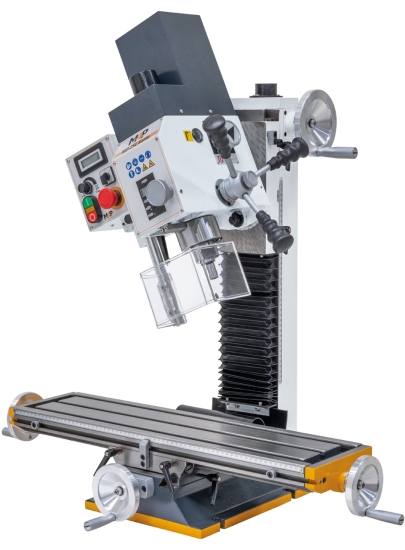

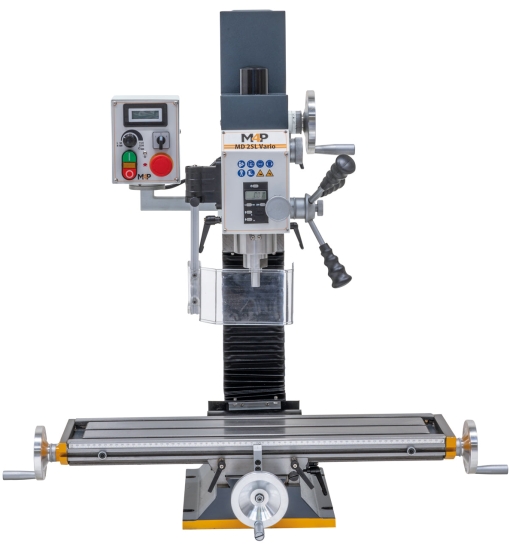

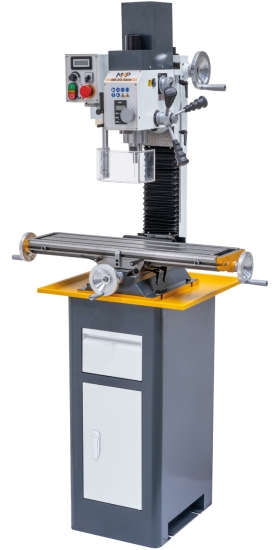

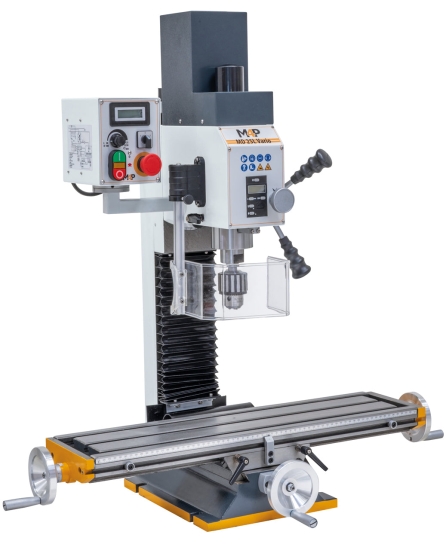

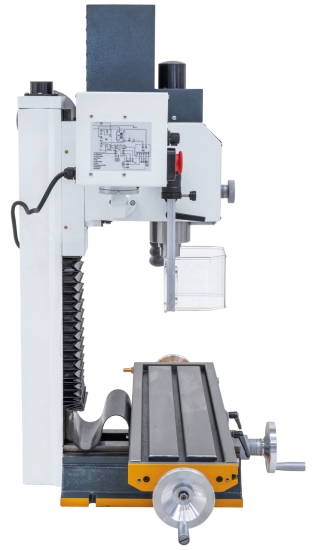

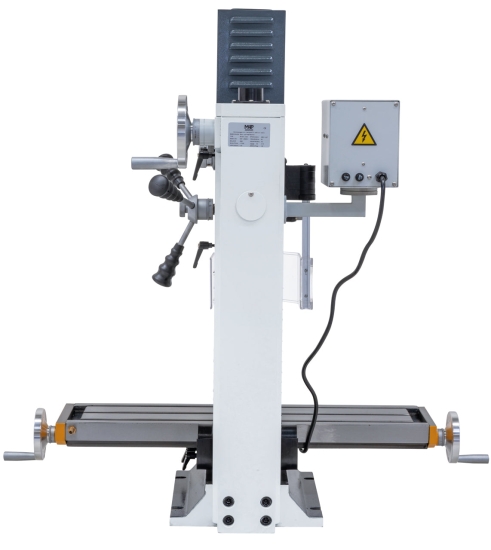

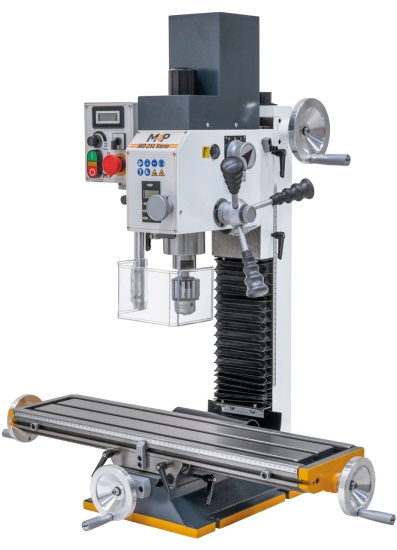

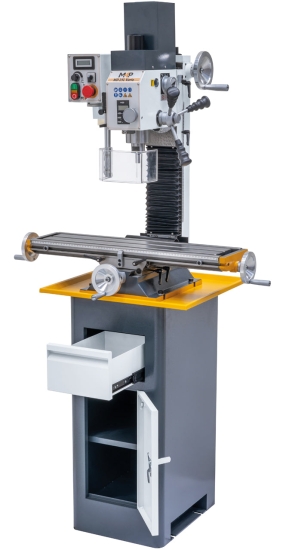

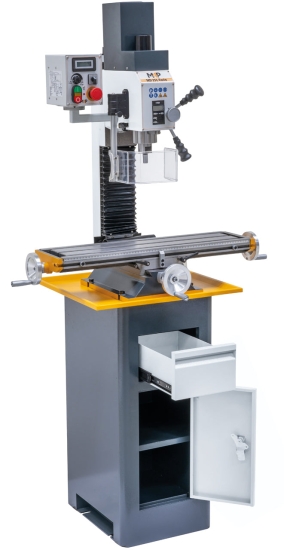

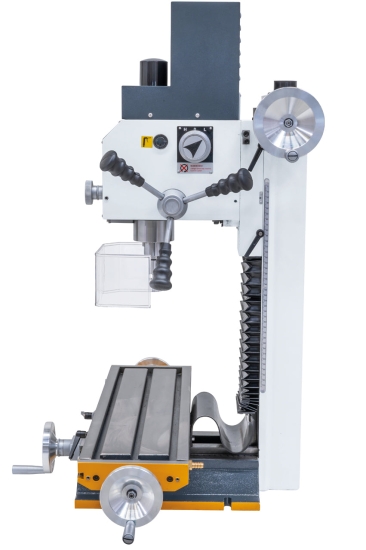

Die Bohr- und Fräsmaschine MD 20 Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet dieses Modell beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Ergonomisch angebrachte Schalt- und Bedienelemente

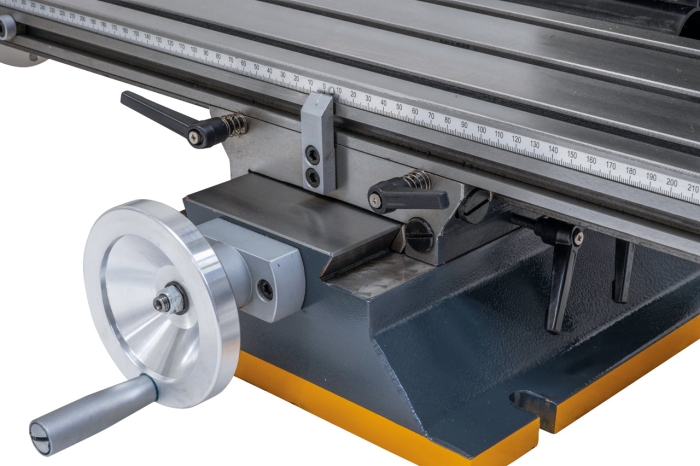

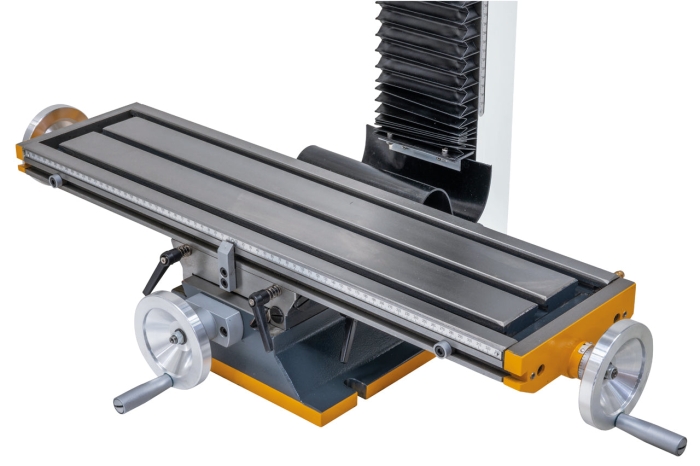

- Massiver Kreuztisch mit einfach ablesbarer Längsmessskala
- Drehzahl kann stufenlos an das Werkstück angepasst werden
- 2-Stufengetriebe für optimale Kraftübertragung
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (≤ 0,015 mm)

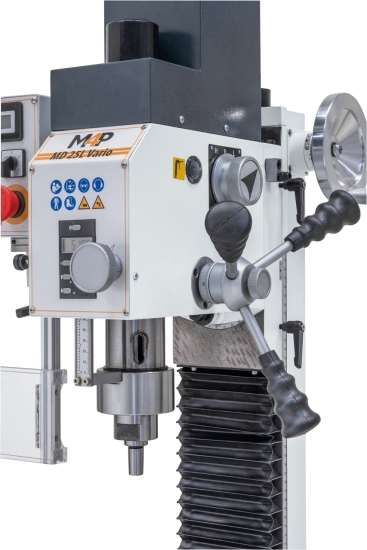

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

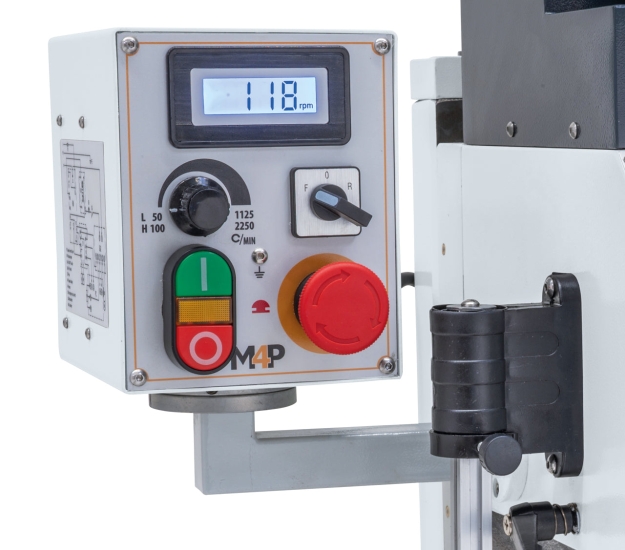

- Serienmäßig mit digitaler Pinolenhubanzeige und Drehzahlanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

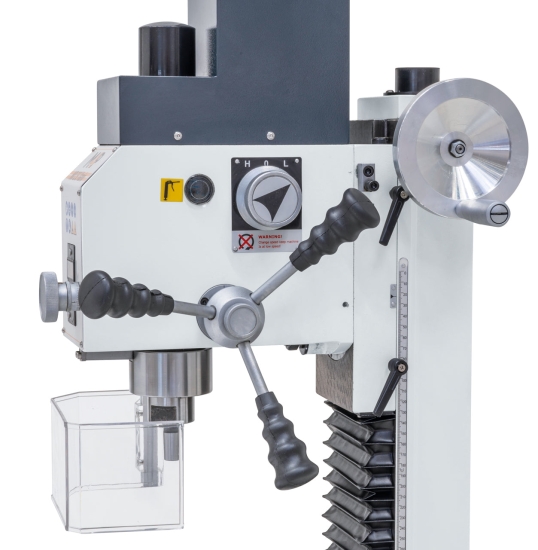

- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Inkl. EMV-Filter; schützt elektrische Geräte vor elektromagnetischen Störungen
| Technische Daten | |
| Bohrleistung in Stahl: | 20 mm |
| Stirnfräser max.: | 63 mm |
| Schaftfräser max.: | 20 mm |
| Ausladung: | 160 mm |
| Abstand Spindel / Tisch min./max.: | 45/315 mm |
| Pinolenhub: | 52 mm |
| Spindeldrehzahl, stufenlos: | 50 - 1125 / 100 / 2250 U/min |
| Spindelaufnahme: | MK 2 |
| Tischgröße: | 710 x 180 mm |
| Verfahrweg (x / y): | 490 / 160 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Höhenverstellung Fräskopf: | 270 mm |
| T-Nutengröße: | 12 mm |
| Motor-Abgabeleistung S1 100%: | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 1,1 kW / 230 V |
| Maschinenabmessung (B x T x H)*: | 935 x 580 x 730 mm |
| Gewicht ca.: | 113 kg |
Lieferumfang
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Anzugspindel
- Tischlänge 700 mm
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
