- Produktbeschreibung
Produktbeschreibung

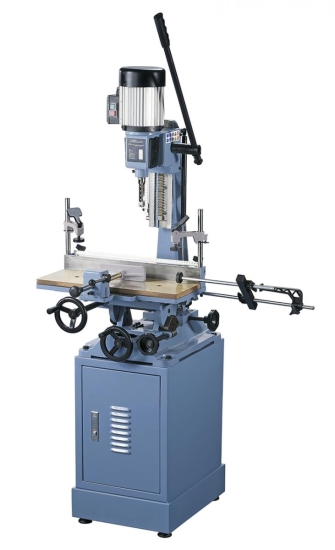

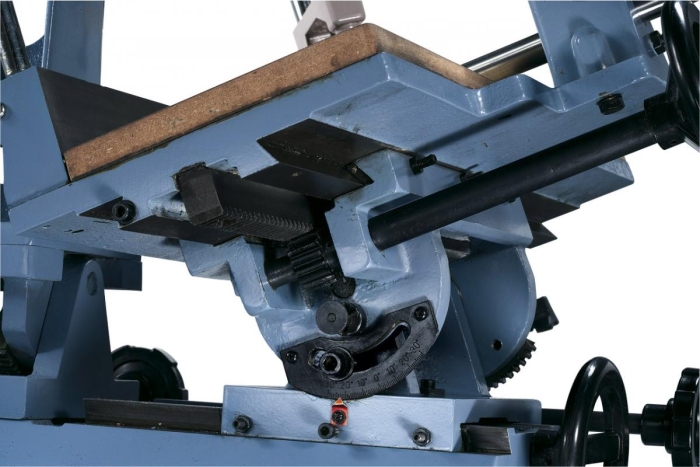

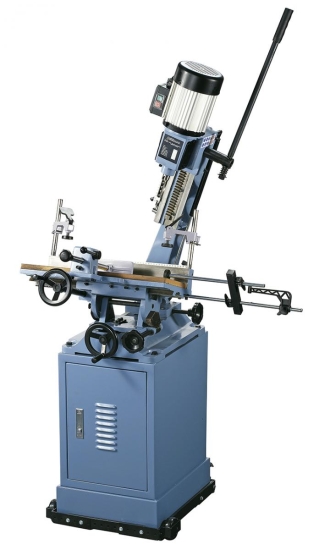

Die Bernardo HM 25 Top Hohlstemmmaschinen ist eine Weiterentwicklung der Stemmmaschine HM 25. Der Spindelkopf kann bei diesem Modell sowohl rechts, als auch links um 22,5° geschwenkt werden, der Arbeitstisch ist vor- und zurück schwenkbar.
Technische Daten:
| Meißelgröße max.: | 25,4 mm |
| Bohrhub: | 230 mm |
| Max. Stemmbohrtiefe: | 76 mm |
| Max. Werkstückhöhe: | 200 mm |
| Max. Werkstückbreite: | 185 mm |
| Bohrtischgröße: | 540 x 190 mm |
| Schwenkbereich Arbeitstisch vor / zurück: | 22,5° / 22,5° |
| Schwenkbereich Spindelkopf: | 22,5° / 22,5° |
| Verfahrweg (x / y): | 280 / 135 mm |
| Drehzahl: | 1400 U/min |
| Motorleistung: | 0,75 kW (1,0 PS) |
| Spannung: | 230 V |
| Maschinenabmessung (B x T x H): | 570 x 650 x 1115 mm |
| Gewicht ca.: | 110 kg |
Beschreibung:
- Zum Stemmen von Rechtecklöchern für Zapfenverbindungen, usw.
- Verstellbarer Bohrtiefenanschlag für wiederholgenaues Stemmen
- Einstellbare Exzenterspanner klemmen das Werkstück auf den Maschinentisch
- Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges
- Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer
Lieferumfang:

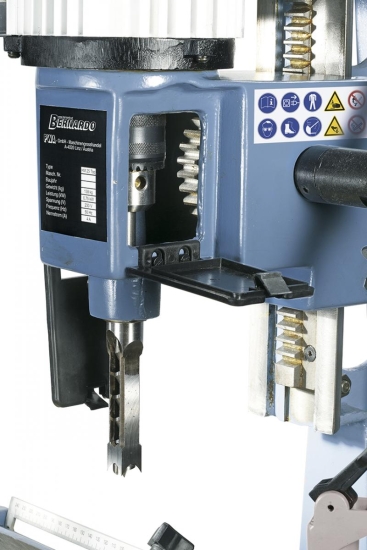

- Zahnkranz-Bohrfutter 16 mm
- 2 Stk. Exzenterspanner
- Längsanschlag
- Bohrtiefenanschlag mit Skala
- Schnellspann-Schraubstock
- Hohlstemmbohrer 15,87 mm
- Gasdruck-Ausgleichszylinder
- Schwenkbarer Koordinatentisch
Lieferbares Sonderzubehör:
B14-1000 Hohlstemmbohrer 6,35 mm
B14-1001 Hohlstemmbohrer 8,00 mm
B14-1002 Hohlstemmbohrer 9,50 mm
B14-1003 Hohlstemmbohrer 12,70 mm
B14-1004 Hohlstemmbohrer 15,87 mm
B14-1005 Hohlstemmbohrer 19,00 mm
B14-1006 Hohlstemmbohrer 25,40 mm
B14-2095 Untergestell für HM 25 / HM 25 Top

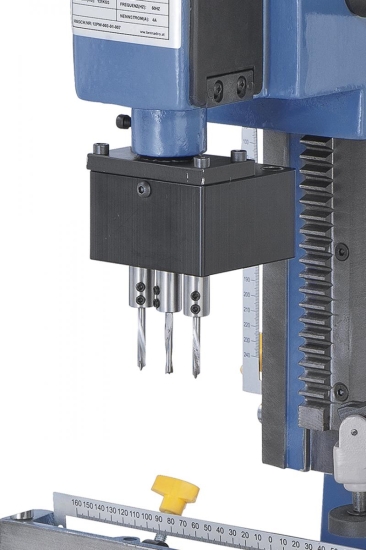

B14-1106 Reihenbohrkopf 32 mm, mit Aufnahme für Stemmmaschinen
B14-1110 Fúrófej 42/11 Grass zsanértÃpushoz
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
