- Produktbeschreibung

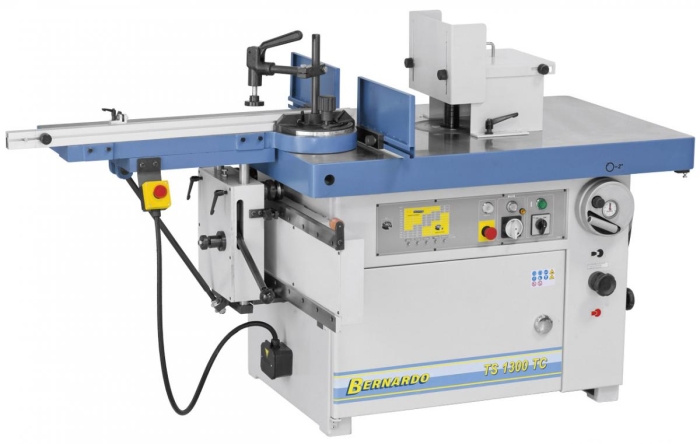

Die schwere Schwenkspindel-Fräsmaschine TS 1300 TC ist durch den serienmäßigen Zapfenschneidtisch für vielfältige Anwendungsmöglichkeiten geeignet. Ob Profilieren, Formfräsen, Zinkenfräsen oder Kopierfräsen, mit diesem Modell erzielen Sie immer beste Arbeitsergebnisse.
Technische Daten:
Tischabmessung: | 1300 x 850 mm |
Arbeitshöhe: | 870 mm |
Spindeldurchmesser: | 30 mm |
Schwenkbare Spindel: | -10° bis +45° |
Höhenverstellung der Spindel: | 160 mm |
Aufspannlänge: | 110 mm |
Max. Werkzeugdurchmesser: | 260 mm |
Max. Werkzeugdurchmesser beim Zapfenschneiden: | 335 mm |
Max. Werkzeugdurchmesser versenkbar: | 210 mm |
Frästischöffnung: | 220 mm |
Spindeldrehzahl: | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
Zapfenschneidtisch: | |
Tischgröße: | 900 x 360 mm |
Max. Verstellweg: | 830 mm |
Absauganschluss Ø: | 125 / 100 mm |
Motorleistung: | 5,5 kW (7,5 PS) – 400 V |
Maschinenabmessung (B x T x H): | 1310 x 1230 x 1500 mm |
Gewicht ca.: | 530 kg |
Beschreibung:
- Großer Drehzahlbereich (5 Stufen) von 1500 bis 9000 U/min

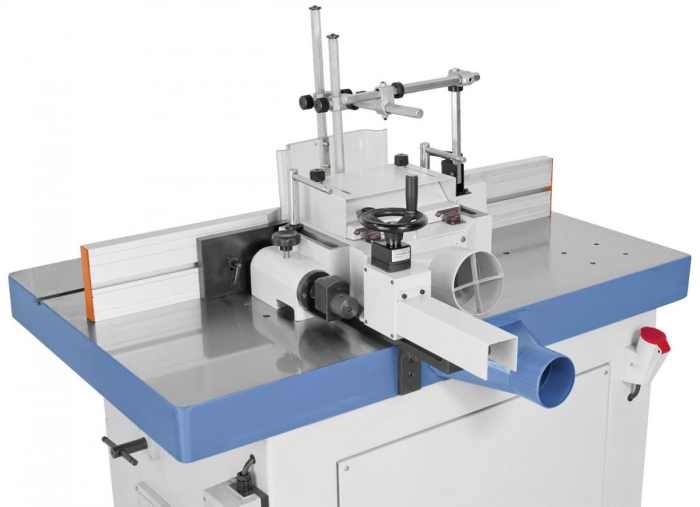

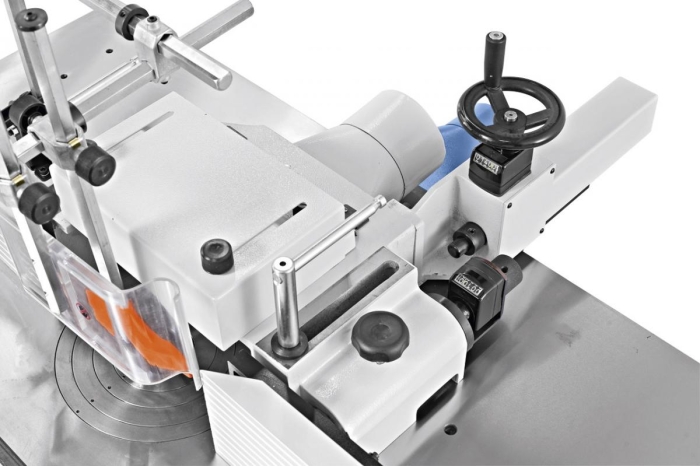

- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung
- Elektronische Geschwindigkeitsanzeige leicht und bequem ablesbar mittels LED

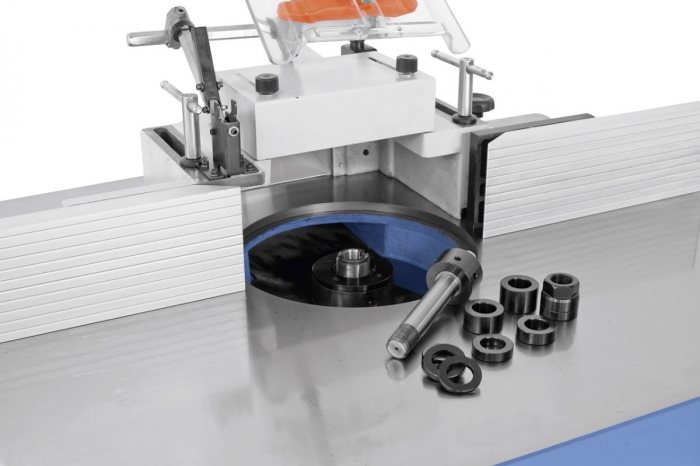

- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel

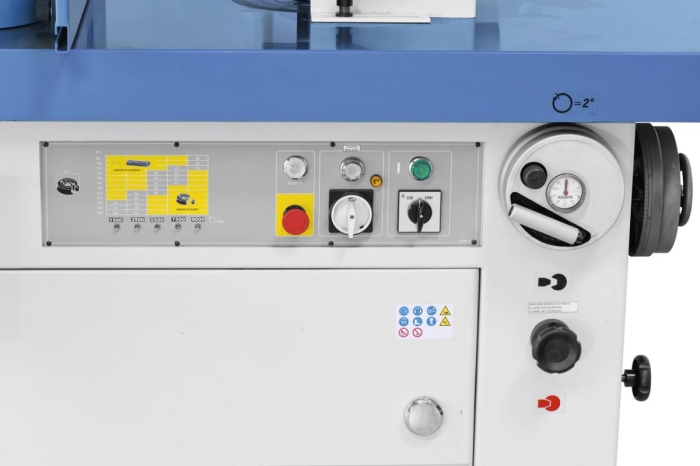

- Ãœbersichtlich angeordnete Schaltelemente an der Maschinenvorderseite

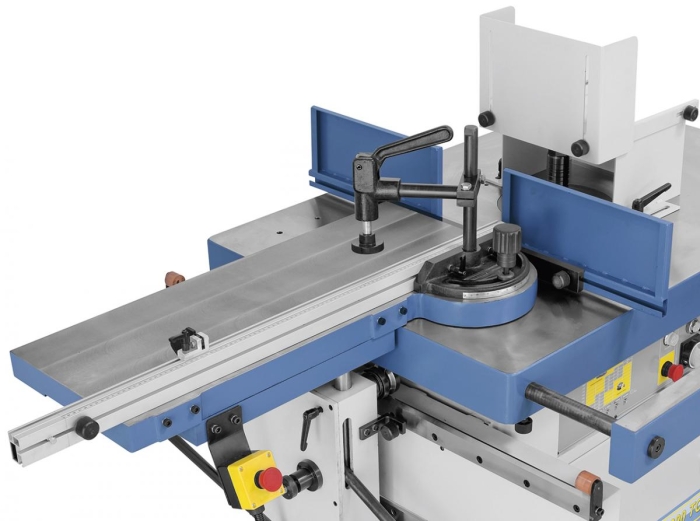

- Zapfenschneidtisch inkl. Teleskopanschlag, Zapfenschneidhaube (300 mm) und Not-Aus-Schalter

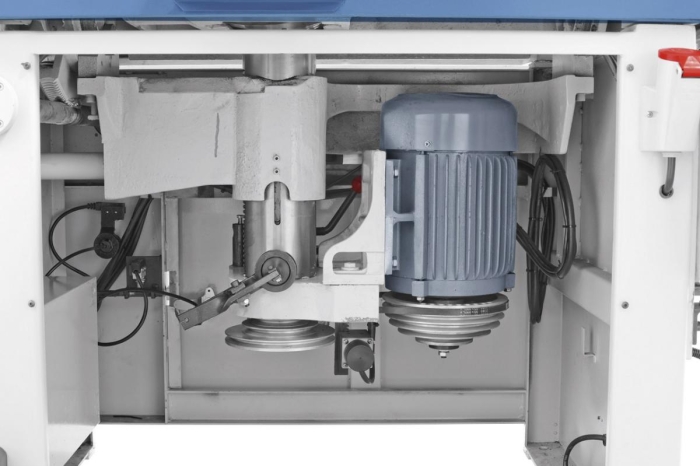

- Leistungsstarker Antriebsmotor (5,5 kW) mit Stern-Dreieck-Anlauf für längeren Betrieb ausgelegt
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von -10° bis +45°
Lieferumfang:
- Fräserschutzhaube FA-01
- Schutz- und Andrückvorrichtung
- Zapfenschlitzhaube
- Zapfenschneidschiebetisch mit schrägstellbarem Teleskoplineal
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
Lieferbares Sonderzubehör:
B12-2066 DC 500 E - 400 V
B12-1077 PU-Spirabsaugschlauch diam. 100 mm (6 m)
B12-1078 Spiral-Absaugschlauch diam. 120 mm (6 m)
B12-1150 Einschaltautomatik ALV 10
B09-1326 Wechselspindel diam. 30 mm, l = 140 mm
B09-1327 Wechselspindel diam. 35 mm, l = 140 mm
B09-1328 Wechselspindel diam. 40 mm, l = 160 mm
B09-1331 Spannzangen-Set für TS 900 / 1000 / T(S) 1300
B09-1336 Fräserschutzhaube FA-02
B12-1069 PVC-Spiralabsaugschlauch diam. 100 mm (4 m)
