Produktbeschreibung

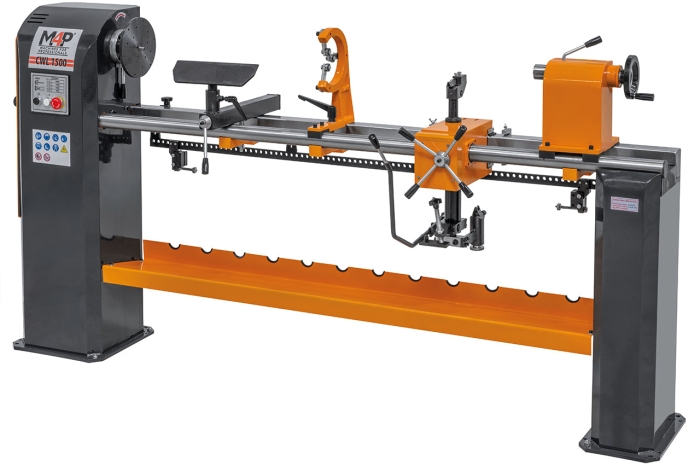

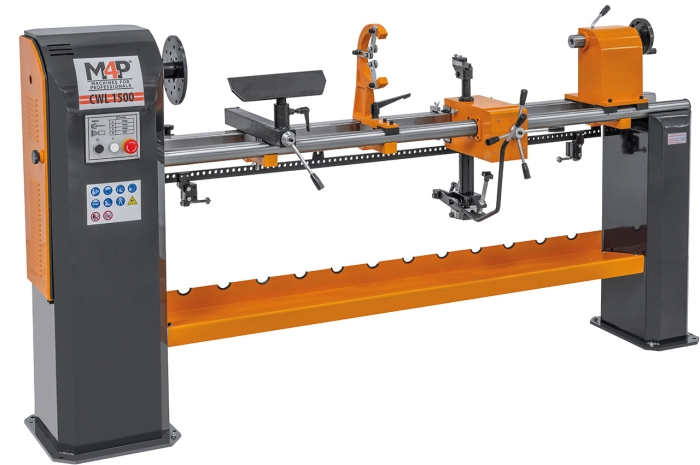

Die leistungsstarken Kopierdrechselmaschinen für den anspruchsvollen Profidrechsler vereinen optimale Funktion, Formschönheit, Sicherheit und Genauigkeit. Die massive, präzisionsgelagerte Spindel mit den vier aufeinander abgestimmten Drehzahlen gewährleistet auch bei großen Werkstücken eine optimale Drehleistung.
- In der umfangreichen Standardlieferung enthalten: Handauflage 290 mm,

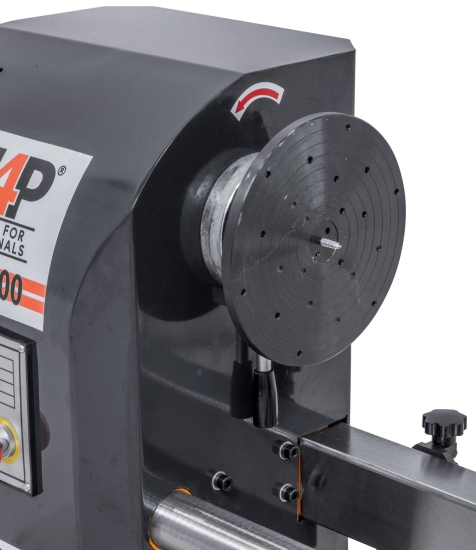

- Aufspannscheibe 200 mm, mitlaufende Körnerspitze, Vierzackmitnehmer

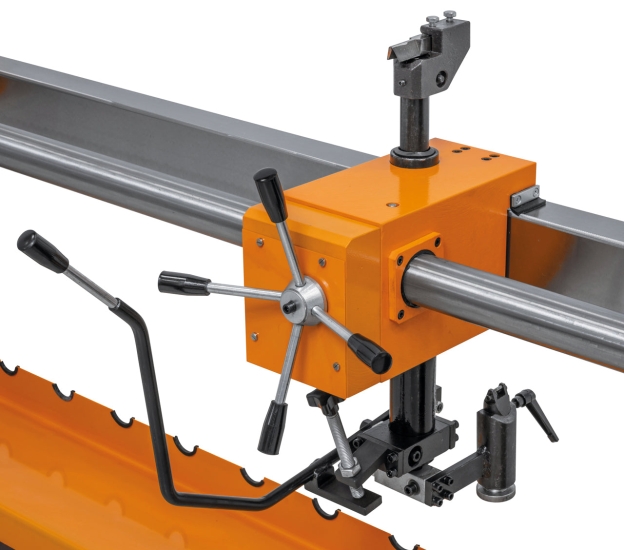

- Kopiereinrichtung zum Kopieren von Originalteilen bzw. nach Schablone

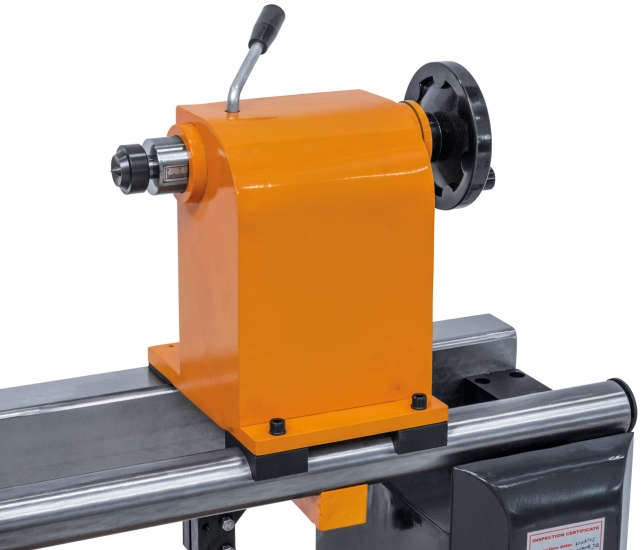

- Reitstockpinole mit Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Durchzugsstarker Antriebsmotor für höchste Beanspruchung

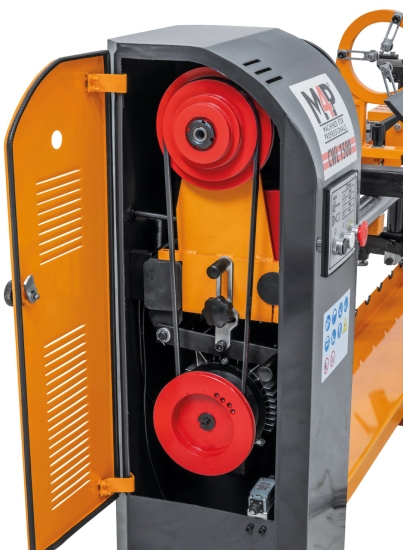

- Optimale Kraftübertragung mittels hochwertigem Riemenantrieb mit 4 Geschwindigkeiten
- Stabile Konstruktion aus Grauguss für vibrationsfreies Arbeiten
- Ergonomisch angebrachte Schalt- und Bedienelemente an der Vorderseite der Maschine
- Massive, präzisionsgelagerte Spindel für hohe Rundlaufgenauigkeit
- Umfangreiches Standardzubehör, dadurch optimales Preis-Leistungs-Verhältnis
| Technische Daten | |
| Spitzenweite: | 1500 mm |
| - über Führungsbahn: | 430 mm |
| - über Support: | 160 mm |
| - beim Kopieren*: | 160 mm |
| Spindeldrehzahlen: | 500 / 1000 / 1950 / 2800 U/min |
| Spindelgewinde: | M 33 x 3,5 mm |
| Reitstockkonus: | MK 2 |
| Pinolenverstellung: | 100 mm |
| Kopierlänge: | 1500 mm |
| Kopiertiefe max.: | 45 mm |
| Motor-Abgabeleistung S₁ 100%: | 1,1 kW (1,5 PS) |
| Motor-Aufnahmeleistung S₆ 40%: | 1,5 kW (2,0 PS) |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 2300 x 700 x 1170 mm |
| Gewicht ca.: | 195 kg |
Lieferumfang
- Kopiereinrichtung

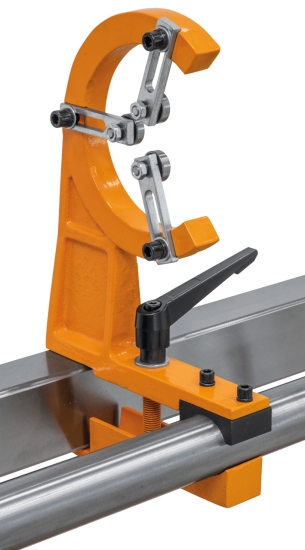

- Feststehende Lünette

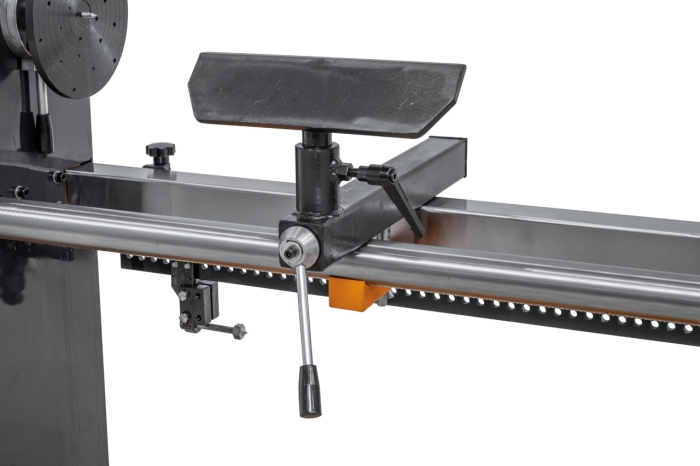

- Handauflage 290 mm
- Aufspannscheibe diam. 200 mm
- Mitlaufende Körnerspitze MK 2
- Vierzackmitnehmer diam. 40 mm
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 - B 16
- V-förmiger Kopiermeißel in HSS-Qualität
