Produktbeschreibung

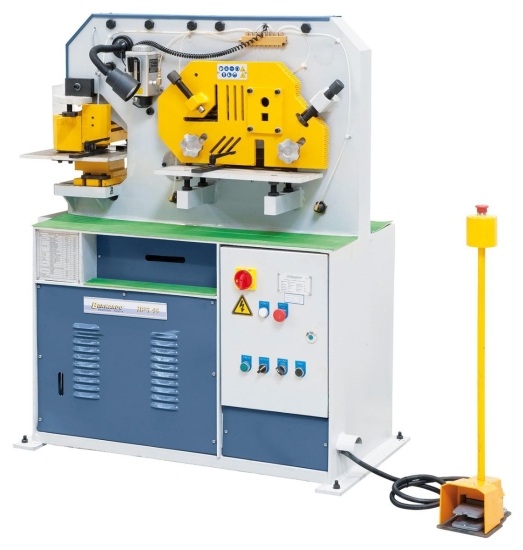

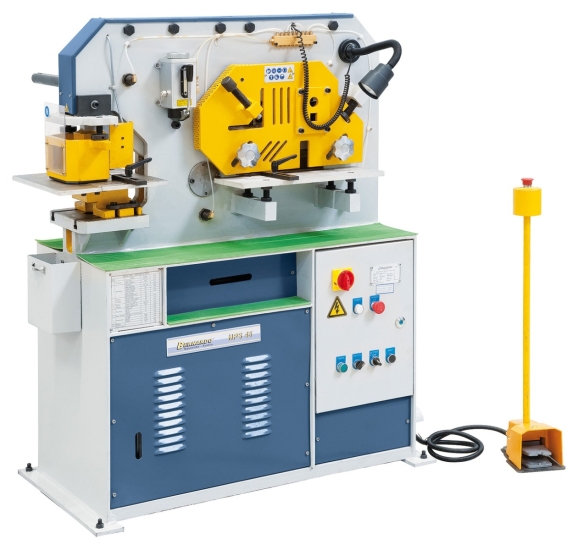

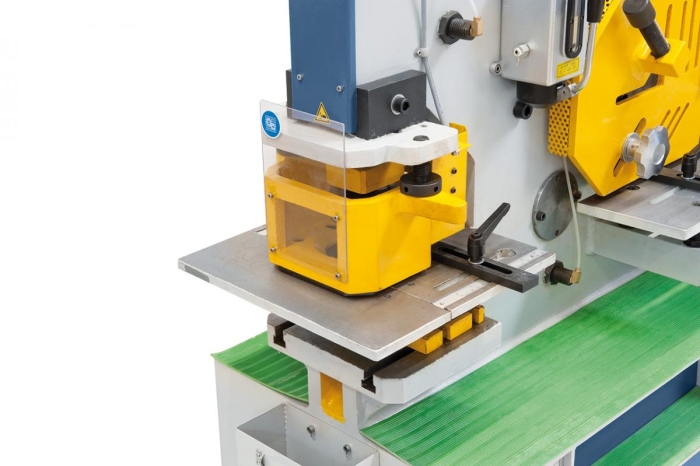

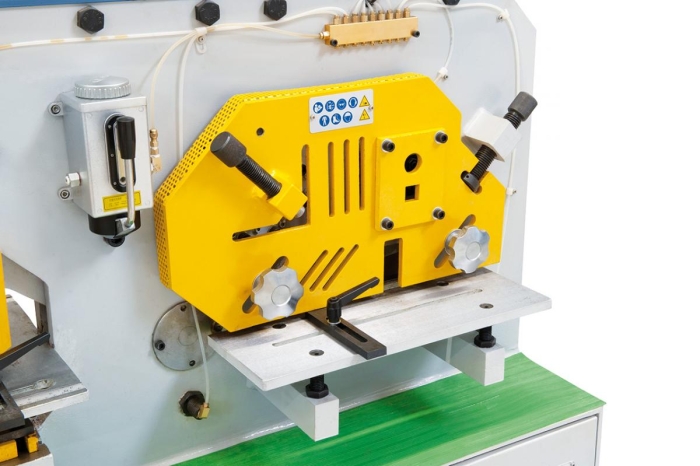

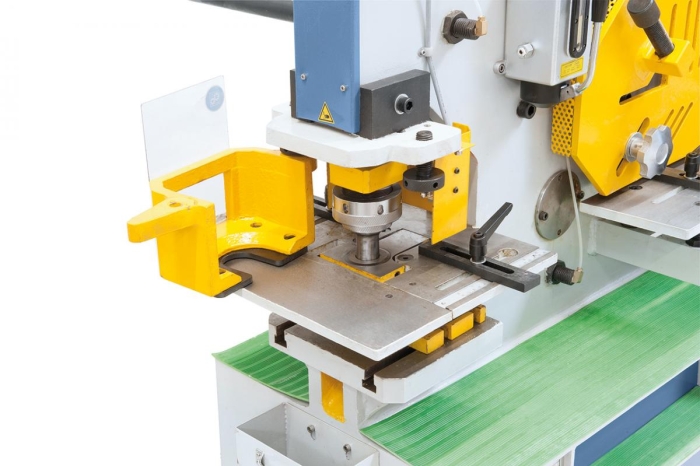

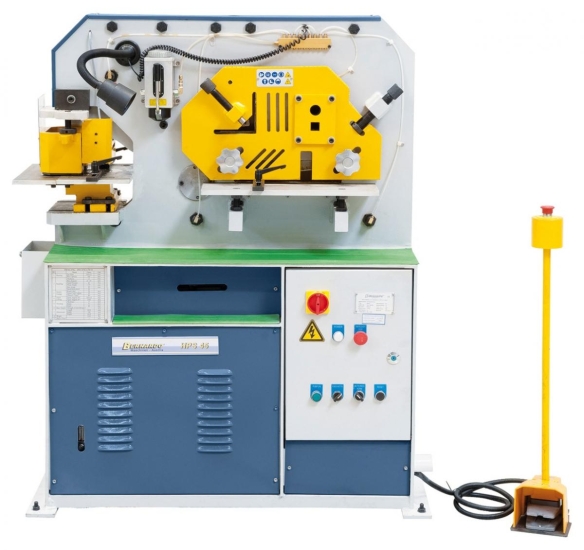

Die Bernardo HPS 45 Hydraulische Profilstahlscheren ist eine leistungsstarke Maschine für die Bearbeitung von Profilstahl. Die Maschine verfügt über eine Stanzeinheit, eine Flachstahl-Station und eine Profilstahl-Station. Die Stanzeinheit ermöglicht das Stanzen von Löchern mit einem Durchmesser von bis zu 22 mm. Die Flachstahl-Station kann Flachstahl mit einer maximalen Dicke von 12 mm und einer maximalen Breite von 330 mm bearbeiten. Die Profilstahl-Station kann Profilstahl mit einer maximalen Größe von 100 x 100 x 10 mm bearbeiten.
| Technische Daten: | |
| Stanzen: | |
| Stanzkraft: | 45 Tonnen |
| Max. Stanzleistung: | 12 mm |
| Durchmesser x Stärke: | 22 mm |
| Hublänge: | 60 mm |
| Hubzahl (20 mm Hub): | 8 cpm |
| Ausladung: | 200 mm |
| Max. Lochgröße (Standard): | 22 mm |
| Max. Lochgröße*: | 40 mm |
| Arbeitshöhe: | 955 mm |
| Flachstahl-Station | |
| Flachstahl max. Dicke: | 12 mm |
| Flachstahl max. Breite: | 330 mm |
| Länge der Messer: | 318 mm |
| Winkelprofil: | 7° |
| Arbeitshöhe: | 940 mm |
| Profilstahl-Station | |
| 90°: | 100 x 100 x 10 mm |
| 45°: | 70 x 70 x 6 mm |
| Arbeitshöhe: | 1090 mm |
| U-profile/ I-profile*: | 80 x 45 x 5 / 80 x 45 x 5 mm |
| T-profile*: | 100 x 100 x 10 mm |
| 40 x 40 x 5 mm | |
| Stabstahl-Schere | |
| Rundprofil: | 30 mm |
| Vierkantprofil: | 30 x 30 mm |
| Arbeitshöhe: | 1150 mm |
| Motorleistung: | 3 kW |
| Maschinenabmessung (B x T x H): | 1200 x 520 x 1500 mm |
| Gewicht ca.: | 1000 kg |
| * optional: | |
