- Produktbeschreibung

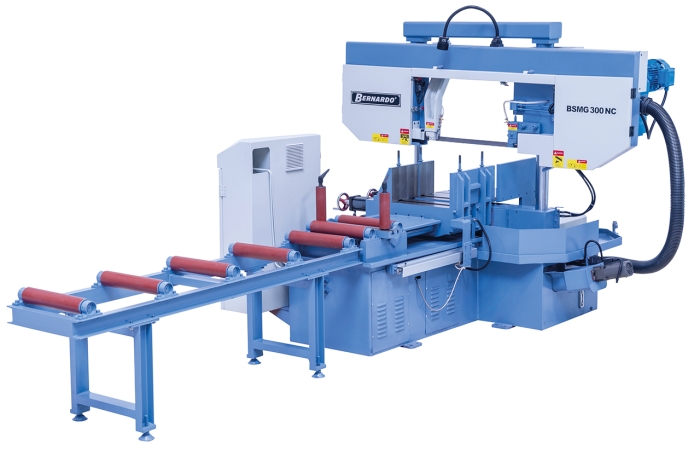

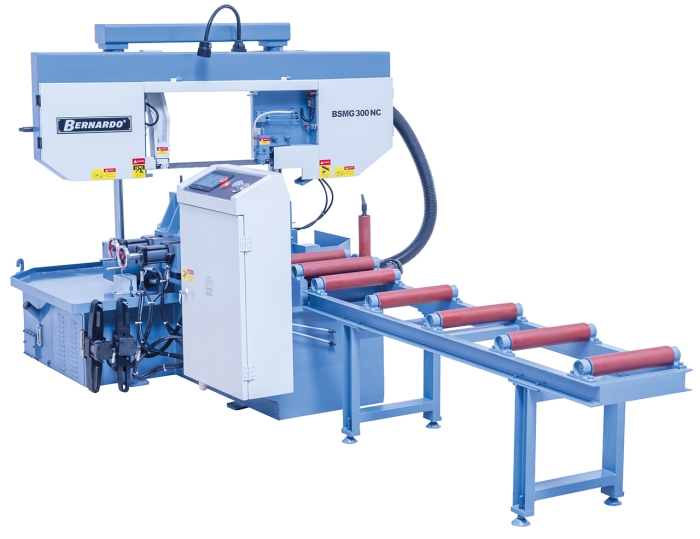

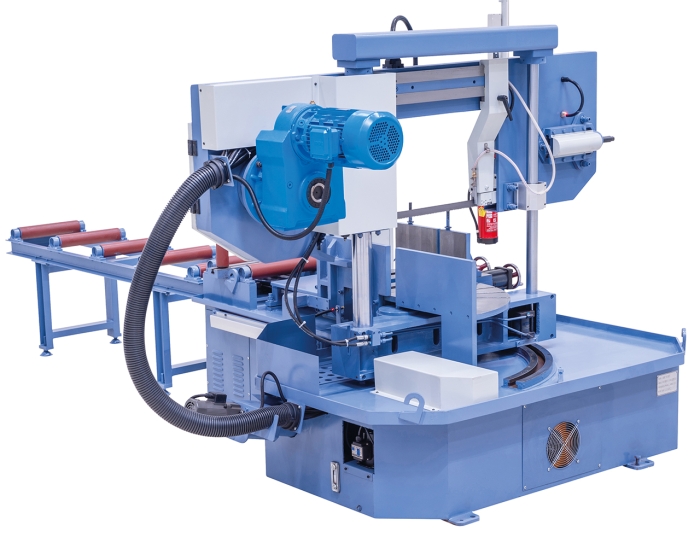

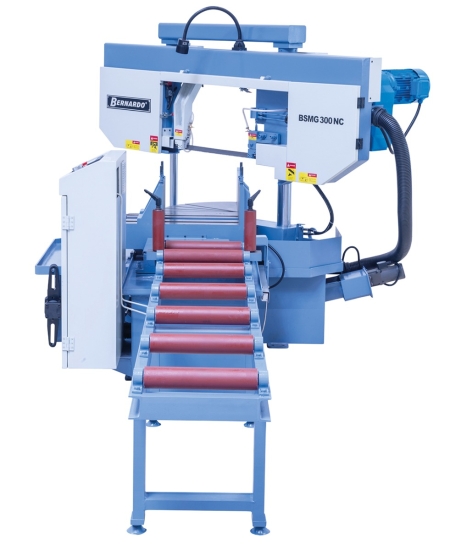

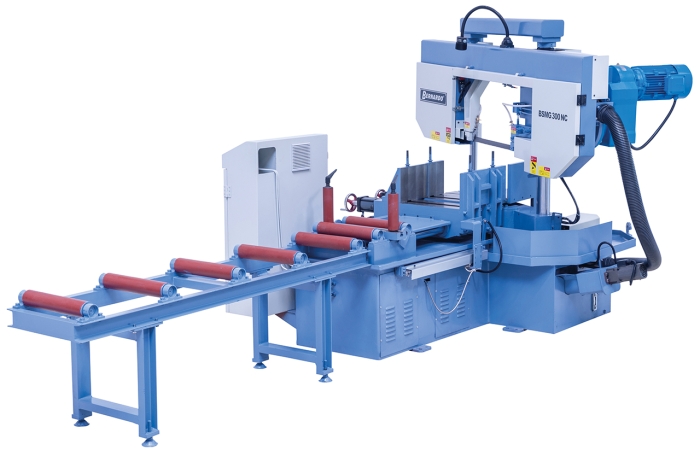

Das Modell BSMG ist eine vollautomatische Gehrungsbandsäge (bis 45°) mit programmierbarer Schnittwinkelverstellung und umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Das Modell BSMG ist eine vollautomatische Gehrungsbandsäge (bis 45°) mit programmierbarer Schnittwinkelverstellung und umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Eigenschaften
- Vollautomatische Funktionsweise inklusive programmierbarer Schnittwinkelverstellung

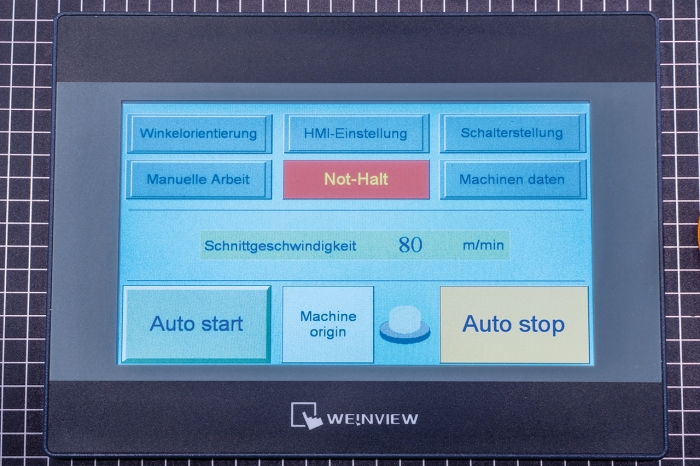

- PLC-Steuerung mit Programm-Speicherplätzen zum Eingeben der benötigten Stückzahl und Schnittlänge, mit automatischer Endabschaltung bei Programmende
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Stufenlose Einstellung der Schnittgeschwindigkeit mittels Frequenzumrichter

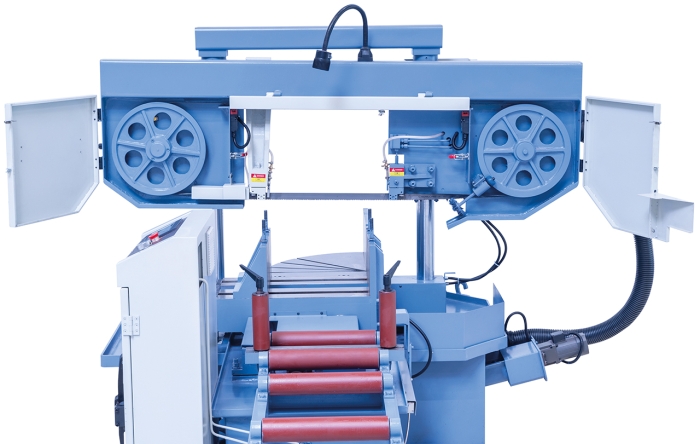

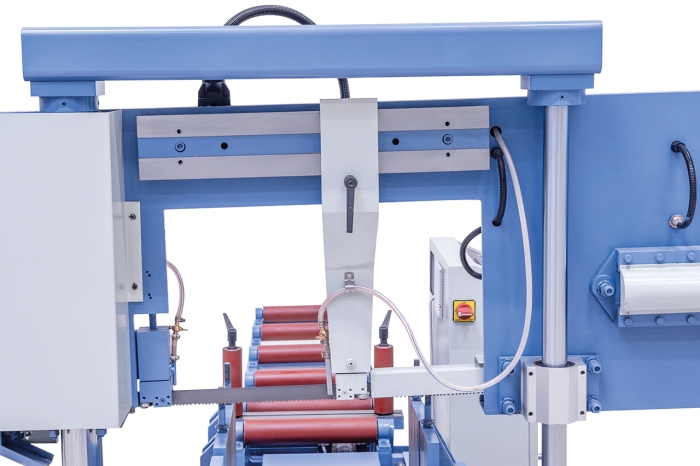

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss

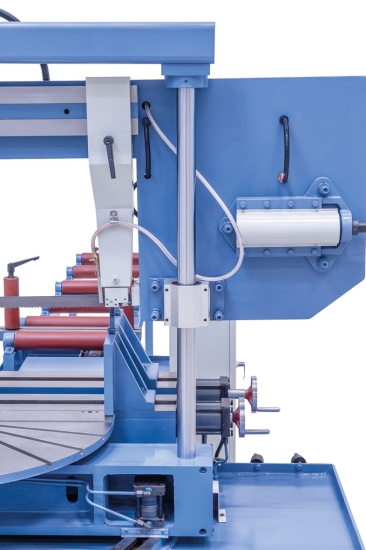

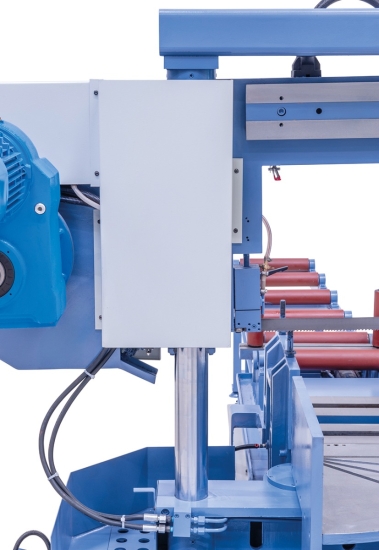

- Erhöhte Stabilität durch präzisionsgeschliffene Doppelsäulenführung
Technische Daten
Schnittbereich rund / quadrat 90° | 310 mm / 310 x 310 mm |
Schnittbereich flach 90° | 370 x 310 mm |
Schnittbereich rund / quadrat 45° | 270 mm / 270 x 270 mm |
Schnittbereich flach 45° | 270 x 310 mm |
Arbeitshöhe | 735 mm |
Schnittgeschwindigkeit, stufenlos | 18 - 110 m/min |
Sägebandabmessung | 4430 x 34 x 1,1 mm |
Kühlmittelpumpe | 0,06 kW |
Motorleistung Hydraulikpumpe | 0,75 kW |
Motorleistung | 3,0 kW |
Maschinenabmessung (L x T x H) | 2360 x 2350 (4350*) x 1780 mm |
Gewicht ca. | 1990 kg |
* mit Zufuhrrollenbahn
Lieferumfang
- Sägeband

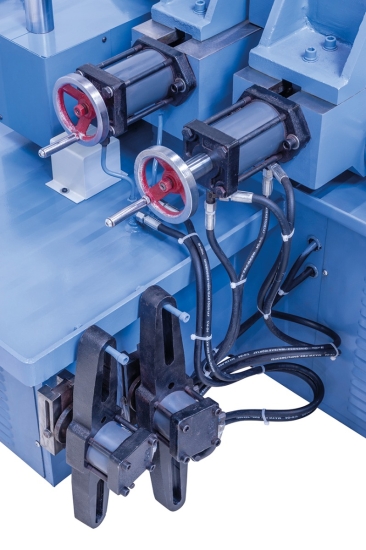

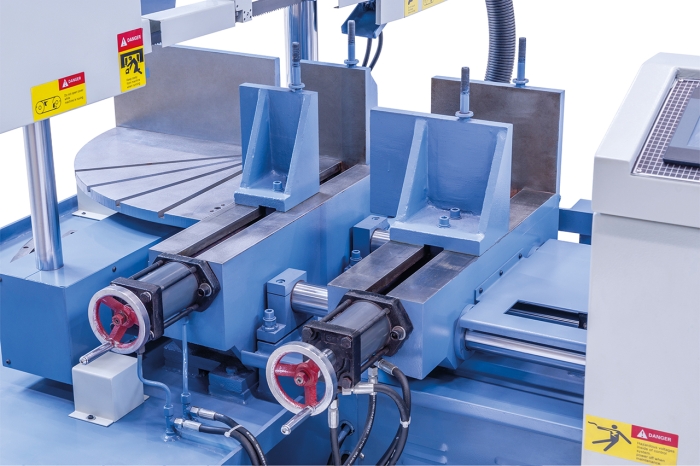

- Hydraulischer Schraubstock
- Hydraulischer Werkstückvorschub

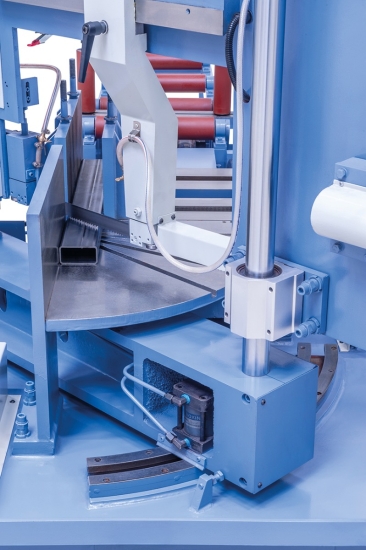

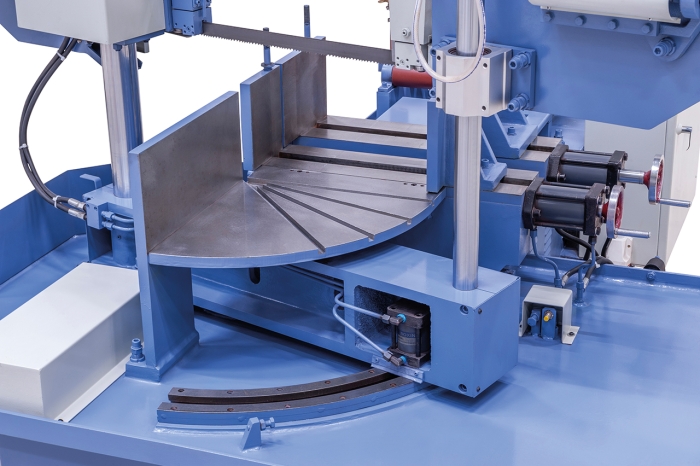

- Automatische Schnittwinkelverstellung

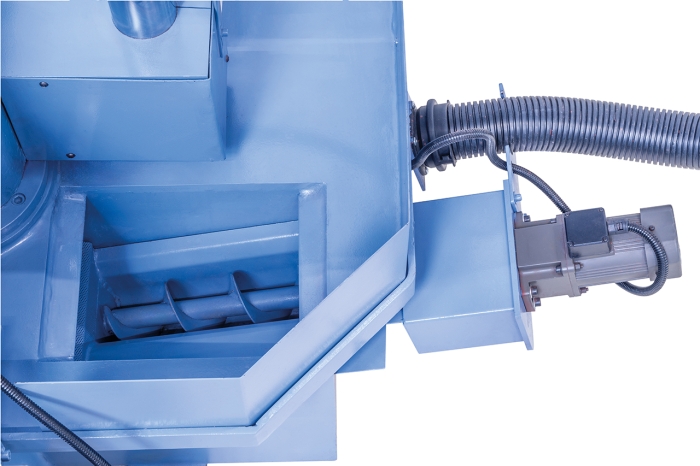

- Späneförderer

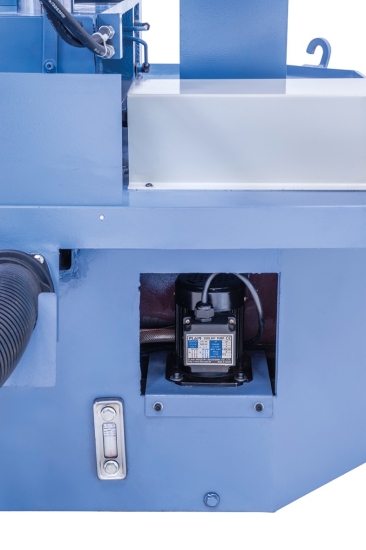

- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Arbeitsleuchte
- Frequenzumrichter
- Motorschutzschalter
- Automatische Endabschaltung
- Schnittdruckregulierung
- PLC-Steuerung
- Automatische Bandbruchkontrolle
- Hydraulische Bündelspanneinrichtung

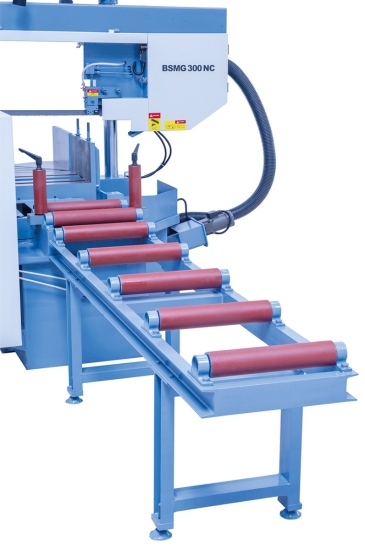

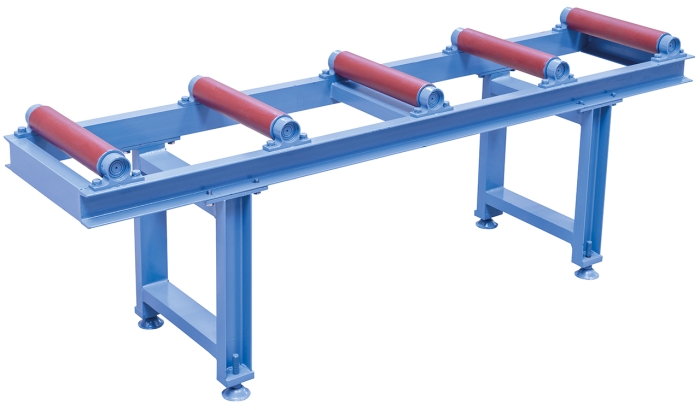

- Zufuhrrollenbahn
