- Produktbeschreibung

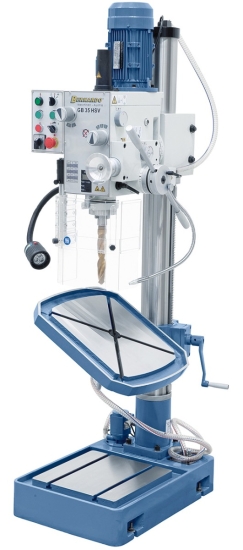

Das Modell GB 35 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, schwenkbarer Bohrtisch, Kühlmitteleinrichtung, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.

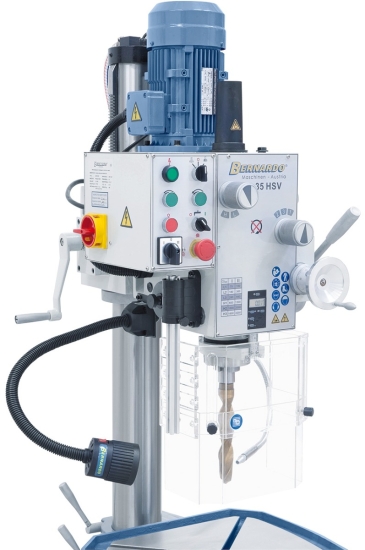

Die Maschine verfügt über eine stabile und geschliffene Stahlsäule, einen durchzugsstarken 2-Stufenmotor und eine hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder. Sie ist serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet.
Technische Daten:
| Technische Daten | |
| Bohrleistung max.: | 32 mm |
| Bohrfutter: | 1 - 16 mm / B 16 |
| Morsekonus: | MK 4 |
| Spindeldrehzahl: | 75 - 3200 U/min |
| Vorschubbereich: | 0,10 / 0,18 / 0,26 mm/U |
| Ausladung: | 295 mm |
| Abstand Spindel / Tisch max.: | 775 mm |
| Abstand Spindel / Bodenplatte: | 1185 mm |
| Pinolenhub: | 125 mm |
| Säulendurchmesser: | 115 mm |
| Tischgröße: | 500 x 455 mm |
| T-Nutengröße: | 14 mm |
| Arbeitsfläche Bodenplatte: | 375 x 365 mm |
| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 630 x 700 x 2050 mm |
| Gewicht ca.: | 340 kg |
Beschreibung:
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

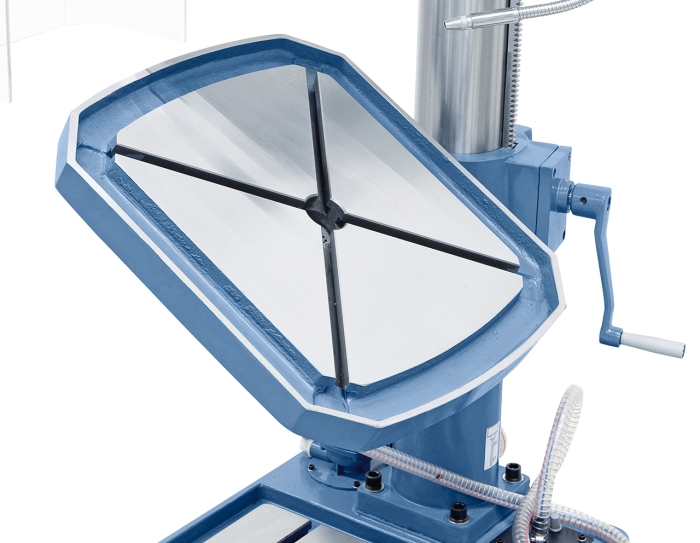

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Kühlmitteleinrichtung
- Reduzierhülse MK 4 / 3
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Bohrtiefenanzeige
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B41-1025 Spiralbohrer-Set, 170-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B28-2017 Bohrmaschinenschraubstock BMI 150
B24-1091 Gewindeschneidapparat MK 4 / M3 - M12
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2019 Industrie-Bohrmaschinenschraubstock BMS 140
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
