- Produktbeschreibung

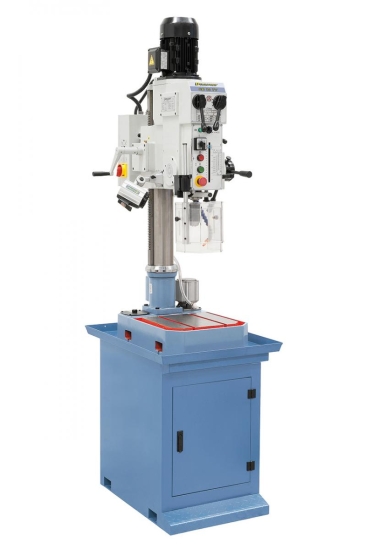

Die Getriebe-Tischbohrmaschine GB 30 TV bietet hervorragende Leistung und hohe Genauigkeit zu einem äußerst günstigen Preis. Durch die kompakte Bauweise ist dieses Modell für den allgemeinen Werkstätteneinsatz bestens geeignet.
Technische Daten:
Bohrleistung max.: | 32 mm |
Gewindeschneiden max.: | M20 |
Bohrfutter: | 1 - 13 mm / B 16 |
Morsekonus: | MK 3 |
Spindeldrehzahl: | 125 - 3030 U/min |
Vorschubbereich: | 0,10 / 0,20 / 0,30 mm/U |
Ausladung: | 260 mm |
Abstand Spindel / Bodenplatte: | 700 mm |
Pinolenhub: | 140 mm |
Säulendurchmesser: | 110 mm |
Arbeitsfläche Bodenplatte: | 340 x 335 mm |
T-Nutengröße: | 14 mm |
Motor-Abgabeleistung S1 100%: | 0,85 / 1,1 kW (400 V) |
Motor-Aufnahmeleistung S6 40%: | 1,1 / 1,5 kW (400 V) |
Maschinenabmessung (B x T x H): | 500 x 750 x 1620 mm |
Gewicht ca.: | 235 kg |
* ohne Untergestell
Beschreibung:

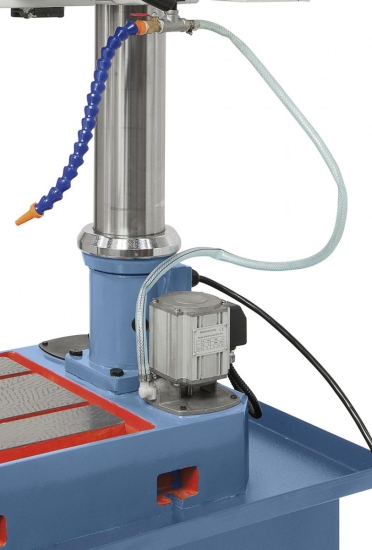

- Präzise bearbeitete Bodenplatte mit T-Nuten und integrierter Kühlmittelpumpe
- Automatischer Auswerfer und LED-Maschinenleuchte im Lieferumfang enthalten
- Ruhiger Lauf durch gehärtete und geschliffene Zahnräder im Getriebe
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen

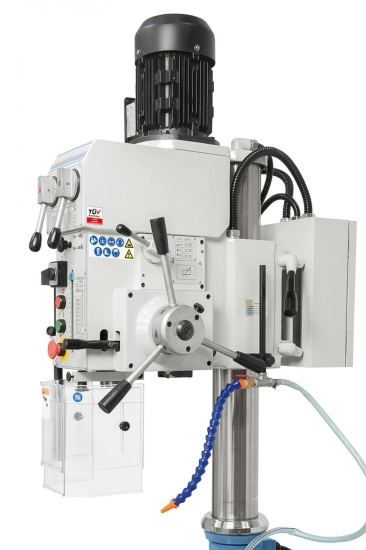

- Serienmäßig mit 3 automatischen Spindelvorschüben
- Drehrichtungsschalter für Rechts- und Linkslauf
- T-Nuten zum Aufspannen des Werkstückes
- 12 schaltbare Drehzahlen durch 2-Stufenmotor
- Einstellbarer Bohrtiefenanschlag mit Skala

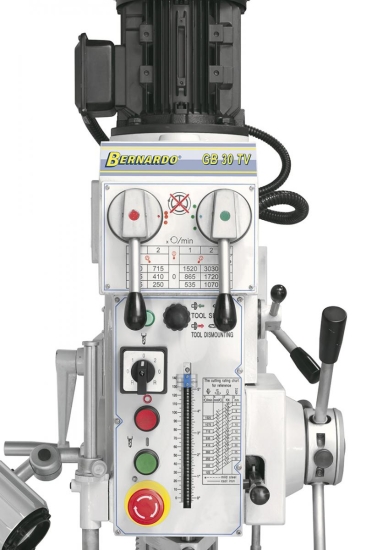

- Drehzahleinstellung mittels Schalthebel am Getriebekopf
- Leistungsstarker Antriebsmotor auch bei Dauerbetrieb
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2, MK 3 / 1
- Automatischer Auswerfer
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B41-1025 Spiralbohrer-Set, 170-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B51-1000 Universal-Kühlmitteleinrichtung 11 Liter - 400 V
B24-1005 Bohrfutterdorn MK 3 - B 16
B24-1022 Reduzierhülse MK 3 / 2
B24-1082 Schnellspann-Bohrfutter 1 - 16 mm / B 16
B24-1090 Gewindeschneidapparat MK 3 / M3 - M12
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2016 Bohrmaschinenschraubstock BMI 125
B28-2011 Bohrmaschinenschraubstock BMH 125
B24-1090 Gewindeschneidapparat MK 3 / M3 - M12
