- Produktbeschreibung

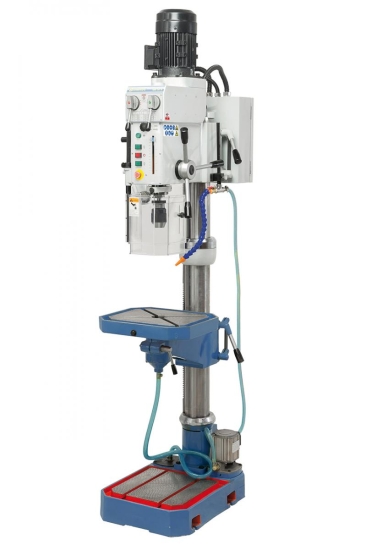

Die leistungsstarke Getriebe-Säulenbohrmaschine GB 30 S zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatz findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch in Ausbildungsstätten.
Technische Daten:
Bohrleistung max.: | 30 mm |
Gewindeschneiden max.: | M16 |
Bohrfutter: | 1 - 13 mm / B 16 |
Morsekonus: | MK 3 |
Spindeldrehzahl: | (6) 125 - 2825 U/min |
Ausladung: | 240 mm |
Abstand Spindel / Tisch max.: | 655 mm |
Abstand Spindel / Bodenplatte: | 1130 mm |
Pinolenhub: | 115 mm |
Säulendurchmesser: | 100 mm |
Tischgröße / T-Nutengröße: | 405 x 335 mm / 14 mm |
Arbeitsfläche Bodenplatte: | 320 x 315 mm |
Motor-Abgabeleistung S1 100%: | 0,75 kW / 400 V |
Motor-Aufnahmeleistung S6 40%: | 1,1 kW / 400 V |
Maschinenabmessung (B x T x H): | 500 x 700 x 1910 mm |
Gewicht ca.: | 235 kg |
Beschreibung:
- Drehzahleinstellung mittels Schalthebel am Getriebekopf
- Einstellbarer Bohrtiefenanschlag mit Skala
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
- Graugusstisch mit T-Nuten und umlaufender Kühlmittelrinne
- Automatischer Auswerfer und LED-Maschinenleuchte im Lieferumfang enthalten
- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von hohen Werkstücken
- Hohe Rundlaufgenauigkeit, Spindel läuft in Präzisionslager
- Ruhiger Lauf durch gehärtete und geschliffene Zahnräder im Getriebe
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
Lieferumfang:
- Kühlmittelrinrichtung
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Reduzierhülse MK 3 / 2, MK 3 / 1
- Automatischer Werkzeugauswerfer
- LED-Maschinenleuchte
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör: B41-1025 Spiralbohrer-Set, 170-tlg., B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B, B24-1005 Bohrfutterdorn MK 3 - B 16, B24-1022 Reduzierhülse MK 3 / 2, B24-1082 Schnellspann-Bohrfutter 1 - 16 mm / B 16, B24-1090 Gewindeschneidapparat MK 3 / M3 - M12, B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12, B28-2016 Bohrmaschinenschraubstock BMI 125, B28-2011 Bohrmaschinenschraubstock BMH 125, B28-2019 Industrie-Bohrmaschinenschraubstock BMS 140, B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
