- Produktbeschreibung

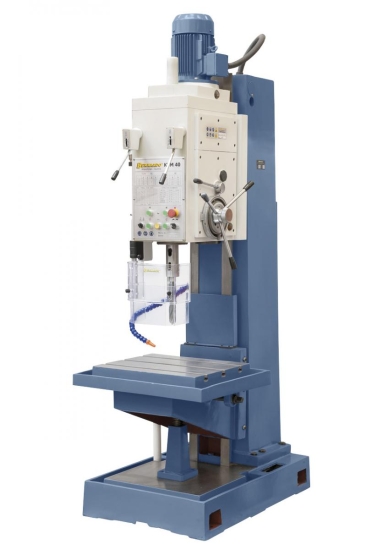

Die Kastenständerbohrmaschine KBM 40 ist für Bohr-, Reib- und Gewindeschneidarbeiten sowohl in der Einzel- als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Technische Daten:
Bohrleistung in Stahl: | 40 mm |
Gewindeschneiden max.: | M30 |
Drehmoment: | 350 Nm |
Verfahrweg Bohrkopf: | 200 mm |
Morsekonus: | MK 4 |
Spindeldrehzahl / Stufenzahl: | 31,5 - 1400 U/min, 12 Stufen |
Vorschubbereich: | 0,056 - 1,8 mm/U |
Vorschubkraft: | 16000 N |
Ausladung: | 335 mm |
Abstand Spindel / Tisch max.: | 740 mm |
Pinolenhub: | 250 mm |
Tischgröße / T-Nutengröße: | 560 x 480 mm / 18 mm |
Tischhub: | 315 mm |
Motorleistung: | 3,0 kW |
Maschinenabmessung (B x T x H): | 750 x 1150 x 2500 mm |
Gewicht ca.: | 1250 kg |
Beschreibung:
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft

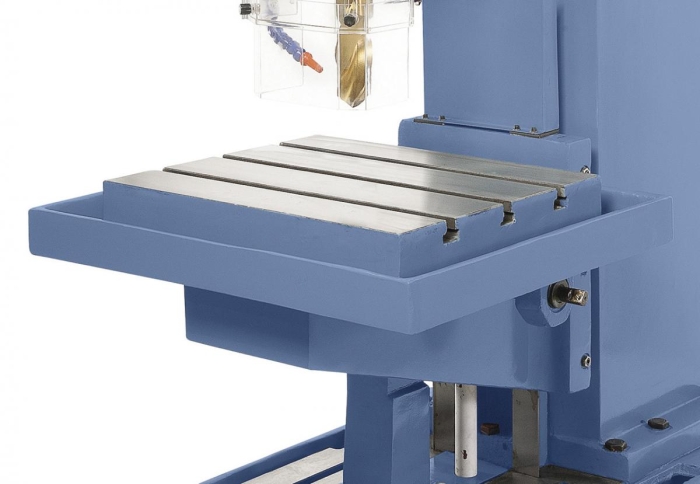

- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe

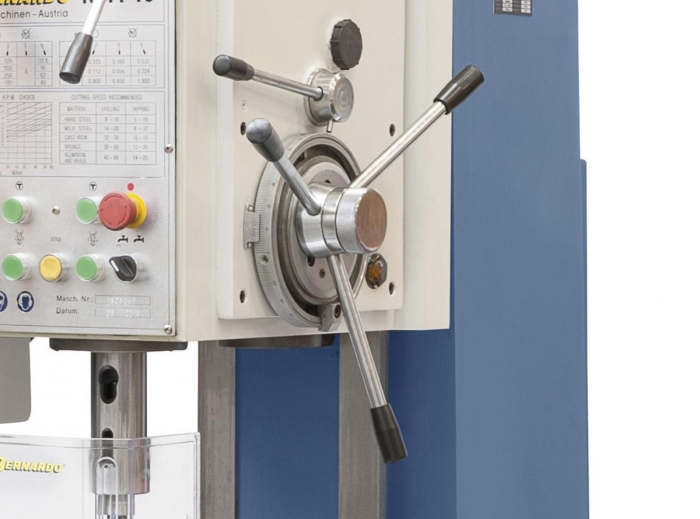

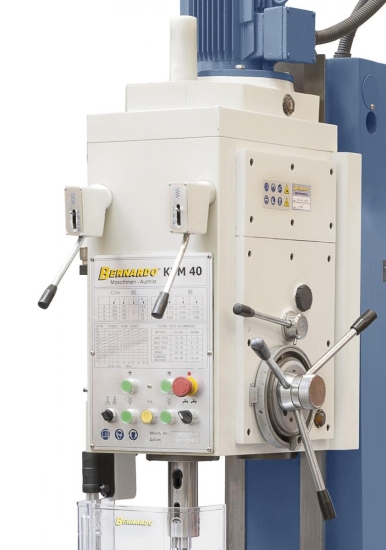

- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B28-1020 Maschinenschraubstock MS 160
B53-2000 Maschinenschuh MS 80
B28-2017 Bohrmaschinenschraubstock BMI 150
B24-1009 Bohrfutterdorn MK 4 - B 18
B24-1083 Schnellspann-Bohrfutter 3 - 16 mm / B 18
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-1003 Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
B28-2012 Bohrmaschinenschraubstock BMH 150
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B24-1073 Schnellspann-Bohrfutter mit Direktaufnahme MK 4 / 1 - 16 mm
B28-1003 Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
