- Produktbeschreibung

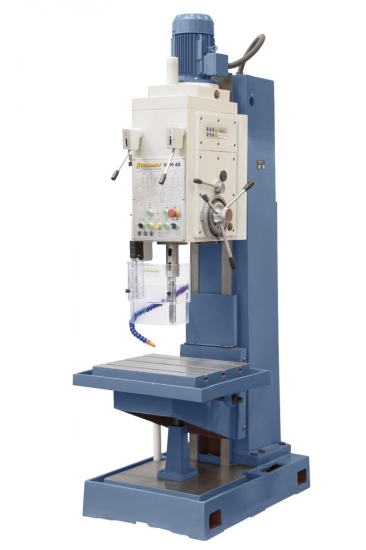

Die Kastenständerbohrmaschine KBM 25 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel- als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Technische Daten:
Bohrleistung in Stahl: | 25 mm |
Gewindeschneiden max.: | M16 |
Drehmoment: | 160 Nm |
Verfahrweg Bohrkopf: | 200 mm |
Morsekonus: | MK 3 |
Spindeldrehzahl / Stufenzahl: | 50 - 2000 U/min, 9 Stufen |
Vorschubbereich: | 0,056 - 1,80 mm/U |
Vorschubkraft: | 9000 N |
Ausladung: | 280 mm |
Abstand Spindel / Tisch max.: | 710 mm |
Pinolenhub: | 200 mm |
Tischgröße / T-Nutengröße: | 550 x 400 mm / 14 mm |
Tischhub: | 300 mm |
Motorleistung: | 2,2 kW |
Maschinenabmessung (B x T x H): | 700 x 960 x 2340 mm |
Gewicht ca.: | 950 kg |
Beschreibung:
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft

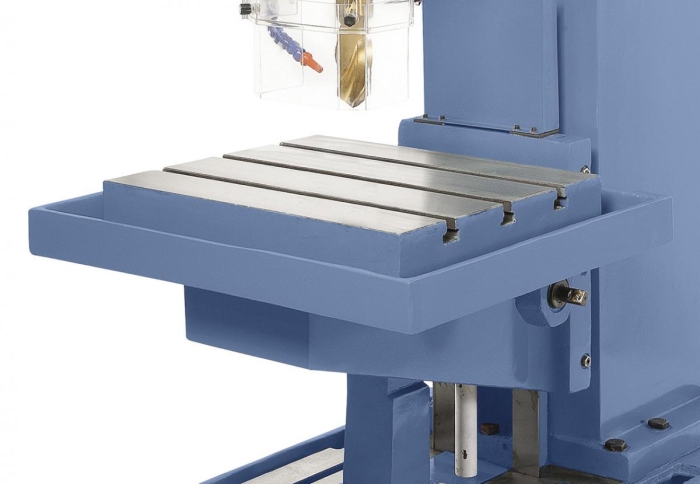

- Sehr hohe Tischbelastung durch massive Graugusskonstruktion

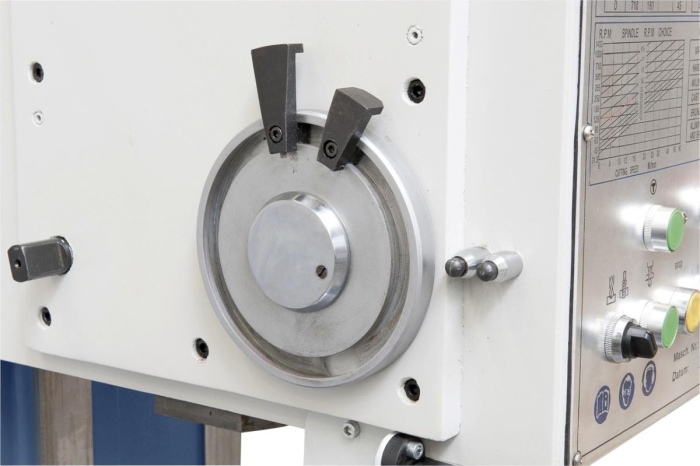

- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe
- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B28-1020 Maschinenschraubstock MS 160
B53-2000 Maschinenschuh MS 80
B28-2017 Bohrmaschinenschraubstock BMI 150
B24-1006 Bohrfutterdorn MK 3 - B 18
B24-1083 Schnellspann-Bohrfutter 3 - 16 mm / B 18
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2012 Bohrmaschinenschraubstock BMH 150
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B24-1072 Schnellspann-Bohrfutter mit Direktaufnahme MK 3 / 1 - 16 mm
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
