- Produktbeschreibung

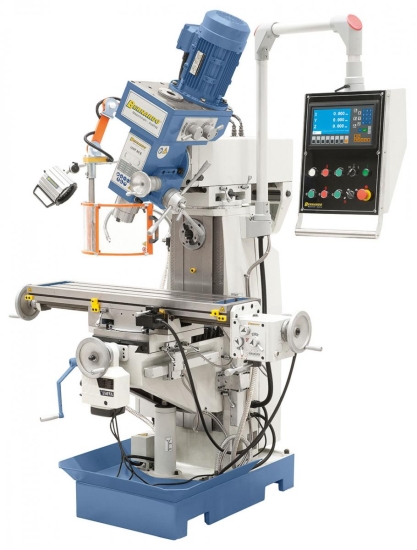

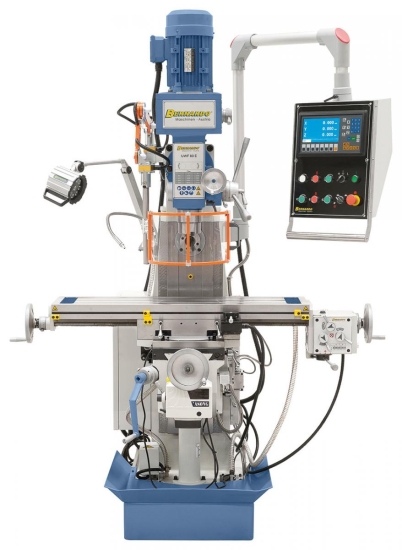

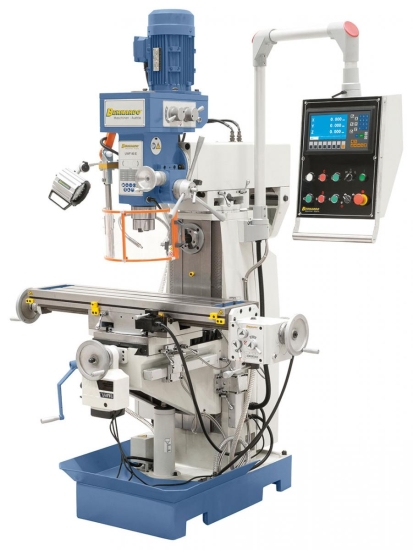

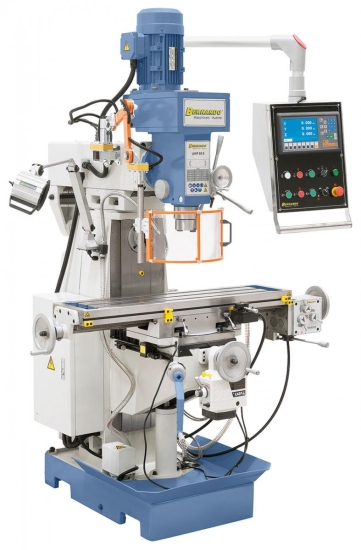

Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.
Technische Daten:
Tischgröße: | 1000 x 240 mm |
Spindelaufnahme: | ISO 40 |
Spindeldrehzahl vertikal: | 115 - 1750 U/min |
Spindeldrehzahl horizontal: | 60 - 1350 U/min |
Pinolenhub: | 125 mm |
Verfahrweg längs (x): | 590 mm |
Verfahrweg quer (y): | 180 mm |
Verfahrweg vertikal (z): | 320 mm |
Abstand Spindel / Tisch: | 0 - 375 mm |
Ausladung: | 230 - 685 mm |
Tisch schwenkbar: | -45° bis +45° |
Spindelkopf Schwenkbereich: | -90° bis +90° |
Vorschubbereich, längs: | 32 - 700 mm/min |
T-Nutengröße: | 14 mm |
Motorleistung vertikal: | 0,85 / 1,5 kW |
Motorleistung horizontal: | 1,5 kW |
Maschinenabmessung (B x T x H): | 1500 x 1430 x 2100 mm |
Gewicht ca.: | 980 kg |
Beschreibung:

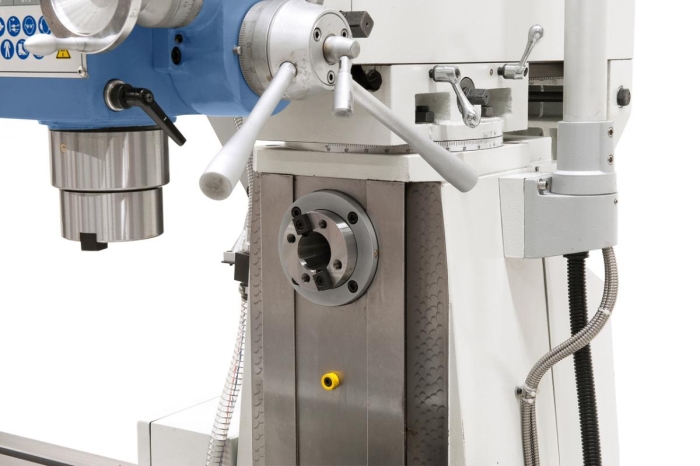

- Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
- Frästisch 45° rechts - links schwenkbar
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager (0,015 mm)
- Komfortable Drehzahleinstellung der Frässpindeln
- Schwenkbarer Fräskopf von -90° bis +90°
- Tischaufspannfläche 1000 x 240 mm
- Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung des Getriebekopfes
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Lieferumfang:

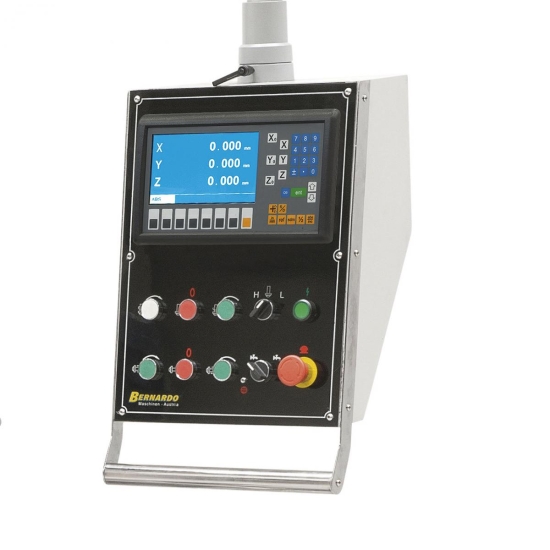

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Automatischer Frästischvorschub für x-Achse
- Automatischer Frästischvorschub für y-Achse
- Adapter ISO 40/MK 3
- Adapter ISO 40/MK 2
- Adapter ISO 40/B 18
- Langer Fräsdorn ISO40/27 mm
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen

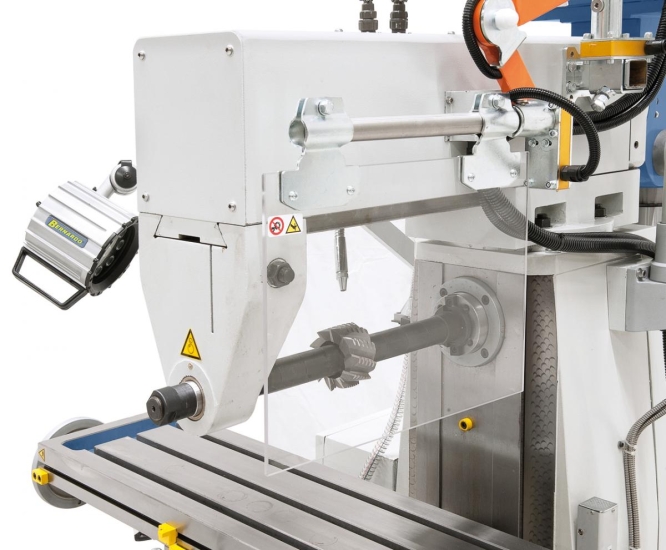

- Horizontalgegenlager
Lieferbares Sonderzubehör:
B35-1020 Parallelunterlagensatz 28-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B53-2011 Maschinenschuh NE 120
B32-1065 Kantentaster diam. 10 mm / 10 mm
B25-1011 Aufnahmeschaft ISO 40
B28-1002 Spannwerkzeugsortiment 58-tlg., 16 mm, M 14

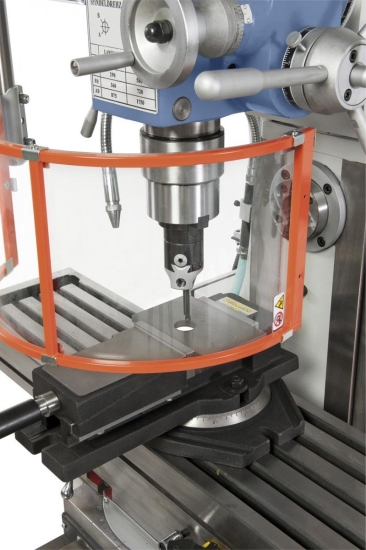

B28-2086 Weitspann-Maschinenschraubstock FJ 125
B32-1065 Kantentaster diam. 10 mm / 10 mm
