Produktbeschreibung

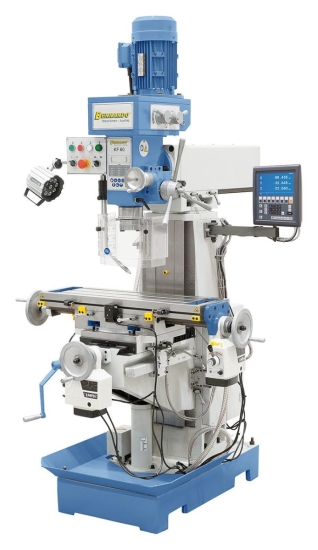

Die Bohr- und Fräsmaschine KF 60 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Durch den verschieb- und schwenkbaren Oberarm lassen sich die verschiedensten Arbeiten optimal durchführen und daher ist dieses Modell ideal für Modellbauer, Handwerker und Reparaturwerkstätten.
Die Maschine bietet vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw. Der schwenkbare Frästisch von -45° bis +45° erweitert den Einsatzbereich. Die serienmäßige Digitalanzeige in allen 3 Achsen erhöht die Produktivität.
Technische Daten:
| Technische Daten | |
| Bohrleistung in Stahl: | 35 mm |
| Bohrleistung in Guss: | 40 mm |
| Gewindeschneiden bis max.: | M 16 |
| Ausladung: | 210 - 550 mm |
| Spindelkopf-Schwenkbereich: | 90° |
| Spindeldrehzahl: | 115 - 1750 U/min |
| Spindelaufnahme: | ISO 40 |
| Pinolenhub: | 125 mm |
| Tischgröße: | 1000 x 240 mm |
| T-Nutengröße: | 16 mm |
| Tisch schwenkbar: | -45° bis +45° |
| Abstand Spindel / Tisch: | 120 - 375 mm |
| Verfahrweg längs (x): | 590 mm |
| Verfahrweg quer (y): | 180 mm |
| Verfahrweg vertikal (z): | 320 mm |
| Motor-Abgabeleistung S1 100%: | 0,85 / 1,5 kW |
| Motor-Aufnahmeleistung S6 40%: | 1,1 / 2,2 kW |
| Maschinenabmessung (B x T x H): | 1300 x 1400 x 2100 mm |
| Gewicht ca.: | 750 kg |
Beschreibung:

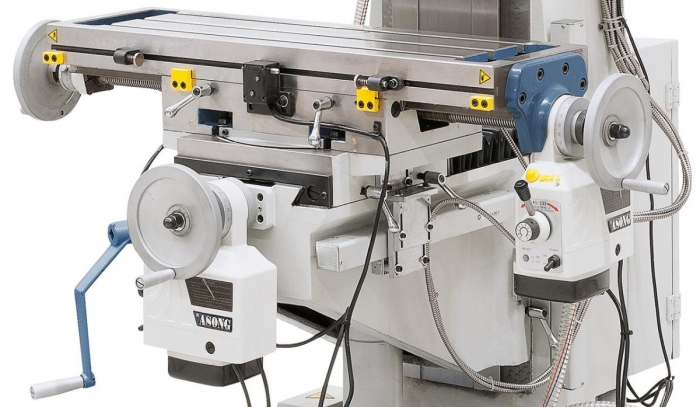

- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Erweiterter Einsatzbereich durch den schwenkbaren Frästisch von -45° bis +45°
- Erhöhte Produktivität durch die serienmäßige Digitalanzeige in allen 3 Achsen

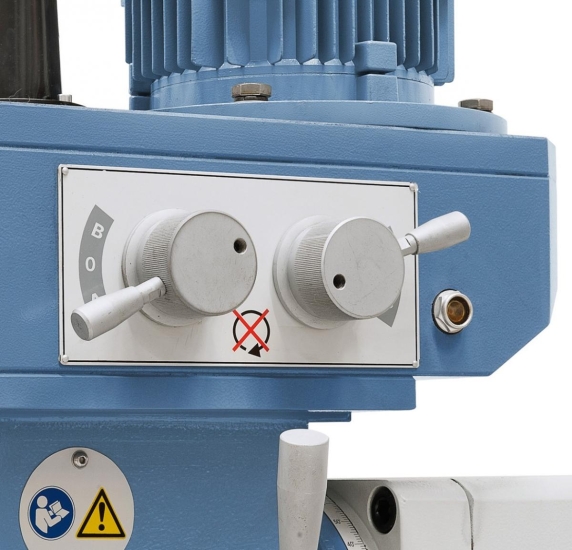

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

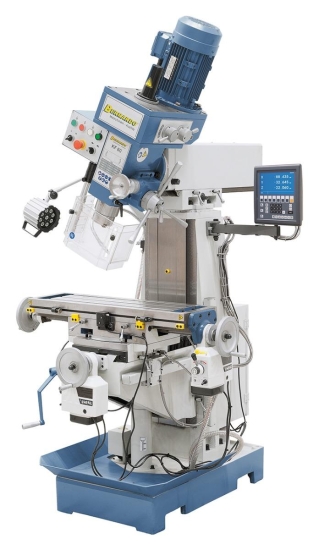

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Hohe Rundlaufgenauigkeit (? 0,015 mm) der Pinole durch Präzisionslager
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Umfangreiches Zubehör in der Grundausstattung enthalten
Lieferumfang:

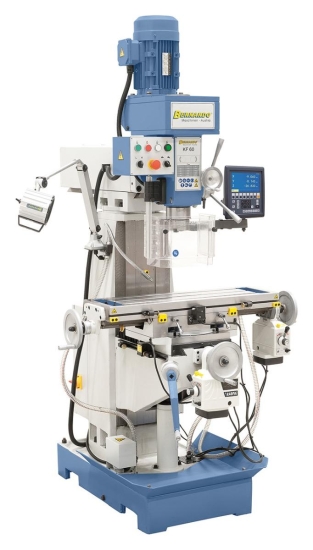

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Adapter ISO 40/MK 3
- Adapter ISO 40/B18
- Reduzierhülse MK 3/2
- Höhenverstellbare Schutzabdeckung
- Automatischer Frästischvorschub in x-Achse
- Automatischer Frästischvorschub in y-Achse
Diesen Artikel haben wir am 01.01.2022 in unseren Katalog aufgenommen.
