- Produktbeschreibung

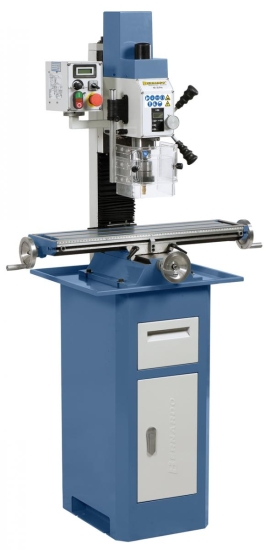

Die Bernardo KF 25 Pro Bohr- und Fräsmaschine ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarken Antriebsmotor (900 W) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Positionsanzeige und einem stufenlos regelbaren Frästischvorschub lieferbar.
Technische Daten:
Bohrleistung in Stahl: | 20 mm |
Stirnfräser max.: | 63 mm |
Schaftfräser max.: | 20 mm |
Ausladung: | 170 mm |
Abstand Spindel/Tisch min./max.: | 45/325 mm |
Pinolenhub: | 52 mm |
Spindeldrehzahl, stufenlos: | 50 - 1500/100 - 3000 U/min |
Spindelaufnahme: | MK 3 |
Tischgröße: | 700 x 180 mm |
Verfahrweg (x / y): | 490 / 150 mm |
Fräskopf schwenkbar: | -90° bis +90° |
Höhenverstellung Fräskopf: | 275 mm |
T-Nutengröße: | 12 mm |
Motor-Abgabeleistung S1 100%: | 0,90 kW / 230 V |
Motor-Aufnahmeleistung S6 40%: | 1,35 kW / 230 V |
Maschinenabmessung (B x T x H)*: | 950 x 560 x 930 mm |
Gewicht ca.: | 135 kg |
* ohne Untergestell
Beschreibung:
- Hoher Drehzahlbereich von 50 - 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Positionsanzeige lieferbar
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet

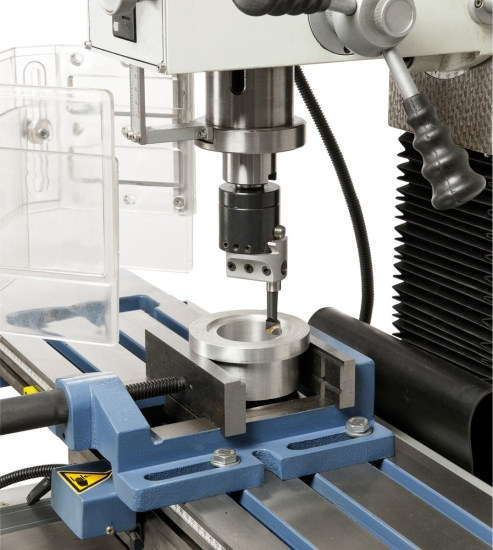

- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen
- Serienmäßig mit Rechts-Linkslauf zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel

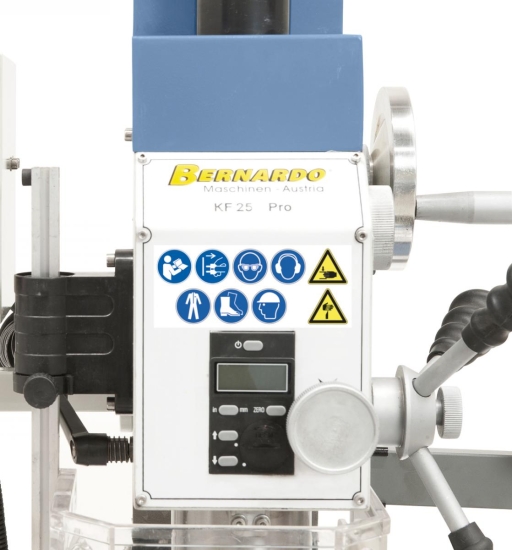

- Digitale Pinolenhubanzeige

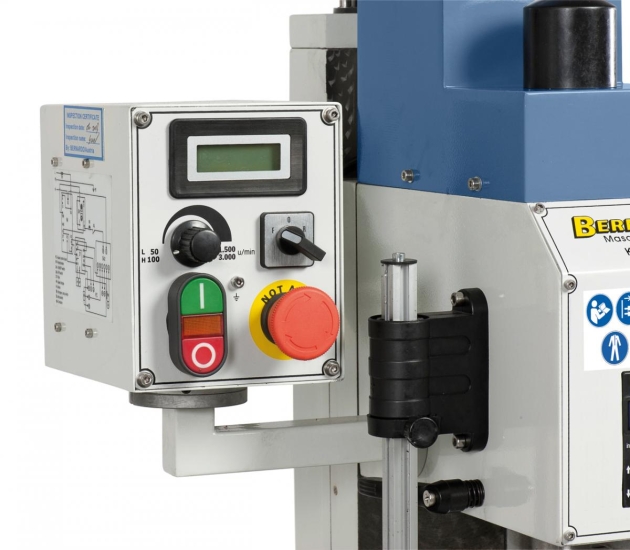

- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B32-1060 Kantentaster SOE 20 S
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B56-1010 Modell BF 2
B28-2041 Dreiachs-Gelenkschraubstock PGS 50
B27-1034 Schwenkbarer Rundtisch RT 4 S

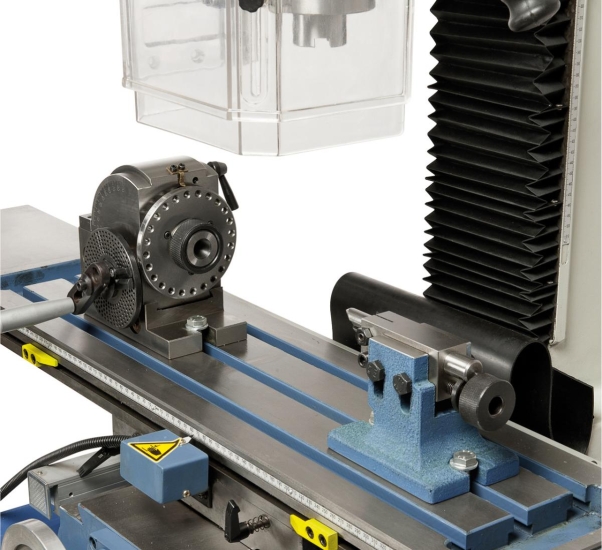

B27-1045 Halbuniversal-Teilkopf BS-0
B56-1010 Modell BF 2
